2020-2021學年北京市朝陽區望京實驗學校九年級（上）期中物理試卷
發布：2025/7/15 17:0:16
一、單項選擇題：本大題共20個小題，每小題2分，共40分。在每小題給出的四個選項中，有且只有一項是符合題目要求的。
-
1．如圖所示，是一種測定油箱內油量的裝置，其中R是滑動變阻器的電阻片，滑動變阻器的滑片和滑桿相連，滑桿可繞固定軸O轉動，另一端固定著一個浮子。下列說法正確的是（ ）組卷：2381引用：63難度：0.9 -
2．如圖所示的電路中，開關S閉合，兩燈不能同時發光的是（ ?。?/h2>
組卷：151引用：3難度：0.9 -
3．如圖1所示電路，電源電壓保持不變，當閉合開關S，調節滑動變阻器阻值從最大變化到最小，兩個電阻的“U-I”關系圖像如圖2所示。則下列判斷正確的是（ ?。?br />
組卷：3196引用：88難度：0.5 -
4．如圖所示，電源電壓保持不變，閉合開關S，滑動變阻器滑片P向右滑動過程中（ ?。?br />
組卷：173引用：4難度：0.9 -
5．我國北方的冬季氣溫很低，到處都是冰天雪地，人們有時會將冰雪融化取水，把冰雪放在水壺里加熱取水的過程中，下列說法正確的是（ ）
組卷：11引用：2難度：0.8 -
6．下列有關電阻的說法正確的是（ ?。?/h2>
組卷：126引用：1難度：0.7 -
7．如圖所示的電路中，在M、N兩點間接入滑動變阻器，要求閉合開關S后，在滑片P向左滑動的過程中，燈L逐漸變亮。如圖乙所示的四種接法中，符合要求的是（ ?。?br />
組卷：76引用：1難度：0.8 -
8．所示圖中電源電壓保持不變，當S1，S2都閉合時，電壓表示為6V，S1閉合S2斷開時，電壓表示數為4V；那么S1，S2都斷開時，L1和L2兩端電壓分別為（ ）組卷：429引用：4難度：0.7 -
9．如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中。下列說法正確的是（ ?。?/h2>組卷：474引用：3難度：0.9 -
10．人們的生活離不開手機，但使用時請注意保護眼睛。一般手機的電池電壓是（ ?。?/h2>
組卷：209引用：4難度：0.7 -
11．如圖所示，在開關和小燈泡之間連著兩個金屬夾A和B，在金屬夾之間分別接入硬幣、鉛筆芯、橡皮和塑料尺，閉合開關后小燈泡能發光的是（ ?。?br />
組卷：73引用：5難度：0.6 -
12．如圖所示，用毛皮摩擦過的橡膠棒接觸驗電器后，驗電器的金屬箔張開，以下說法不正確的是（ ）組卷：133引用：3難度：0.7 -
13．在“探究電流與電壓關系”的實驗中，分別用R1、R2兩個電阻進行探究，并根據各自的實驗數據繪制出如圖所示的U-I關系圖像，從圖中可以看出R1與R2的大小關系，如果兩個電阻長度、材料和溫度都相同時以下說法正確是（ ?。?/h2>組卷：210引用：1難度：0.6 -
14．某同學連接的電路如圖所示，閉合開關后，無論怎樣調節滑動變阻器，燈泡L1、L2都不亮。他用電壓表進行電路故障檢測，把電壓表先后并聯在ab、af、ae兩點之間，電壓表都有示數，而把電壓表并聯在ad兩點之間時電壓表無示數。則可以判定電路中的故障是（ ?。?/h2>組卷：471引用：4難度：0.5 -
15．對甲、乙兩種物質同時持續加熱，其溫度隨時間變化的圖像如圖所示。下列說法正確的是（ ?。?/h2>組卷：377引用：3難度：0.8 -
16．如圖為壓縮氣體對氣體做功，下列選項為熱機的四個沖程的工作原理圖，則選項中能量轉化與其相同的是（ ?。?/h2>組卷：35引用：1難度：0.8 -
17．如圖所示電路中，當開關閉合且甲、乙均為電壓表時，甲的示數為5V，乙的示數為2V；當開關斷開且甲、乙均為電流表時，甲的示數為0.6A，燈泡電阻不變。下列說法正確的是（ ?。?/h2>組卷：34引用：1難度：0.5 -
18．關于內能、熱量和溫度，下列說法中正確的是（ ?。?/h2>
組卷：51引用：3難度：0.5 -
19．防控疫情期間，為保障小區內居民安全，很多小區安裝了門禁系統。若是小區內部車輛，則由自動開關S1控制電動機啟動橫桿；若是外部車輛，需要工作人員檢測后按動按鈕開關S2，控制電動機啟動橫桿。下列選項中，能正確模擬工作原理的是（ ）組卷：36引用：7難度：0.8 -
20．對如圖中的生活現象或?qū)嶒?yàn)現象的解釋?zhuān)e(cuò)誤的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/201603/118/7c9c1dd1.png" style="vertical-align:middle" />
組卷：21引用：1難度：0.7
二、多項選擇題：下列各小題均有四個選項，其中符合題意的選項均多于一個。（本大題共5個小題，每小題2分，共10分，全選對的得2分，選對但不全的得1分，有錯選的不得分）
-
21．小明結合生活現象對分子動理論有了些新的思考，下列說法中正確的是（ ）
組卷：81引用：1難度：0.8 -
22．關于物理概念和物理規律，下列說法錯誤的是（ ?。?/h2>
組卷：11引用：1難度：0.7 -
23．如圖是簡化了的電冰箱的電路圖。圖中M是電冰箱內的電動機，L是電冰箱內的照明燈.下列判斷中正確的是（ ?。?/h2>組卷：34引用：2難度：0.6 -
24．小明同學將某種固態物質放入加熱功率恒定的裝置中，在一個標準大氣壓下探究某物質熔化時溫度隨時間變化的圖象，如圖，不計熱量損失。下列說法正確的是（ ?。?/h2>組卷：37引用：1難度：0.7 -
25．下列說法中正確的是（ ?。?/h2>
組卷：25引用：1難度：0.6
三、實驗與探究題（26至28每空2分，其余每空1分，共40分）
-
26．第49屆世乒賽的比賽場地設有粘膠室，供運動員入場參賽前粘膠皮，粘膠室內彌漫著刺鼻的膠味，這表明分子
。把兩塊表面干凈的鉛塊壓緊，下面吊一個重物也不能把它們拉開。說明分子間存在。氣體容易被壓縮，這表明。組卷：16引用：1難度：0.7 -
27．我國傳統文化中古詩詞不僅詞句優美，而且蘊含了豐富的物理知識?！盎庖u人知驟暖，鵲聲穿樹喜新晴”，“花氣襲人”是 現象；“兩岸猿聲啼不住，輕舟已過萬重山”，“輕舟”的運動是以 為參照物。
組卷：120引用：5難度：0.7 -
28．如圖所示，電阻箱的讀數為 Ω。組卷：31引用：3難度：0.7 -

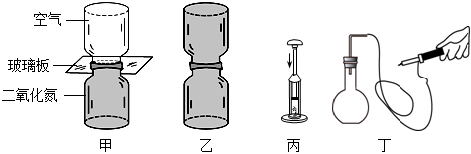

29．在裝著紅棕色二氧化氮?dú)怏w的瓶子上面（二氧化氮的密度大于空氣密度）倒扣一個空瓶子，使兩個瓶口相對，兩瓶口之間用一塊玻璃板隔開（圖甲），抽掉玻璃板后，最終發現兩瓶?jī)?nèi)氣體顏色基本相同（圖乙）。
（1）這是一種什么現象？答：。
（2）它說明了什么？答：。
（3）在丙圖實驗中，看到硝化棉燃燒，這是因?yàn)椋夯钊麑?duì)空氣做功 ，達到硝化棉的燃點。
（4）丙、丁兩圖中，演示物體對外做功本身內能減少的實驗是 （“丙”或“丁”）。組卷：15引用：1難度：0.5 -

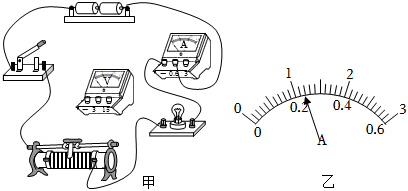

30．在測量“小燈泡的電阻”的實驗中，有如下器材：電壓表、電流表、開關、電壓為3V的電源、標有“2.5V”的小燈泡，滑動變阻器及導線若干。
（1）請用筆畫線代替導線，把圖甲中的實物電路連接完整；（導線不能交叉）
（2）閉合開關前，滑動變阻器的滑片P應處于圖中最 端（填“左”或“右”）；
（3）連好電路后，閉合開關，發現燈泡不亮，電流表無示數，電壓表示數接近電源電壓，則產生此故障的原因可能是 ；
A.小燈泡斷路
B.小燈泡短路
C.滑動變阻器斷路
（4）排除故障后，調節滑動變阻器，使電壓表示數達到額定電壓時，電流表指針的位置如圖乙所示，則通過小燈泡的電流是 A，小燈泡的額定功率是 W；
（5）小華移動滑動變阻器滑片，測出多組電流和電壓值，分析數據后發現通過小燈泡的電流值與電壓值不成正比，檢查兩電表均無故障，你認為可能的原因是 。組卷：39引用：1難度：0.6 -
31．在研究“電流與電阻關系”的實驗中，滿足實驗要求的器材有：A．電源（電壓恒為9V）；B．電流表A（量程0～0.6A，0～3A）；C．電壓表V（量程0～3V，0～15V）；D．滑動變阻器R；E．電阻箱R0；F．開關S一個，導線若干。則：
（1）請用鉛筆畫線代替導線在圖甲中將實驗器材連接起來，使之成為符合實驗要求的電路（電流表選用0～0.6A的量程，電壓表選用0～15V的量程，部分導線已經連接好）。
（2）在實驗過程中，當電阻箱R0的阻值變小時，為了完成該實驗探究，應該將滑動變阻器R的滑片P向端滑動（選填“A”或“B”）。
（3）在實驗中，為了獲得多組不同的數據，改變電阻箱R0的阻值，移動滑動變阻器的滑片，測出相應的電流值I，并記錄。在平面直角坐標系中，若以電流I為縱坐標，以1/R為橫坐標，使圖象完全在經過坐標原點的直線上（電壓、電流、電阻的單位分別為V，A，Ω）。（在某次實驗中，當電阻箱R0的阻值為50Ω時，電流表相應的示數如圖乙所示，此時電壓表的示數為V；測出多組數據后，按上述方法用描點法作圖，在連線時發現只有一個點（0.04；0.20）使圖象明顯不能成為一條直線，經實驗小組同學回憶，是由于將電阻箱R0的阻值由Ω變換為該數據點對應的阻值時，沒有調節滑動變阻器的滑片就讀取了電流值而造成的。組卷：121引用：1難度：0.4 -
32．某組同學用圖所示裝置“比較不同液體吸熱升溫特點”。在兩個相同燒杯中分別加入初溫、體積相同的水和鹽水，用相同的酒精燈加熱直到沸騰。
（1）實驗中加熱鹽水到沸騰需要的時間長，說明鹽水吸收的熱量比水。
（2）為什么不能僅由“加熱鹽水到沸騰需要的時間長”得出鹽水比熱容大的結論？。組卷：43引用：1難度：0.3 -
33．在探究影響導體電阻大小的因素時，小兵、小紅兩位同學作出了如下猜想：
①導體的電阻與導體的長度有關；
②導體的電阻與導體的橫截面積有關；
③導體的電阻與導體的材料有關；
實驗室提供了4根電阻絲，規格、材料如表：
（1）為了驗證上述猜想②，應該選用編號為 和 兩根電阻絲進行實驗；如果將A和D兩電阻絲接入電路中M、N兩點間時，電流表示數不相同，由此，初步得到的結論是：電阻的大小與導體的 有關；編號 材料 長度/m 橫截面積/mm2 A 鎳鉻合金 0.5 0.5 B 鎳鉻合金 1.0 0.5 C 鎳鉻合金 0.5 1.0 D 錳銅合金 0.5 0.5
（2）由實物圖可知，通過觀察 （電流表/小燈泡）來判斷接入的電阻絲阻值的變化情況會更準確，而另一種方法不準確的原因是：；
（3）將A、C兩段金屬絲串聯接入同一電路中，流過A、C的電流關系是IAIC。
（4）要使電阻絲接入電路的阻值變大，可采用的方法是 。
A．增大電阻絲兩端的電壓
B．減小通過電阻絲的電流
C．將電阻絲拉長后接入電路
D．將電阻絲對折后接入電路組卷：47引用：2難度：0.6 -
34．為探究并聯電路中電壓的規律，實驗室提供的器材有：干電池組（電壓約為3V且保持不變）、電壓表、多個小燈泡、開關、導線若干。
（1）請用筆畫線代替導線，在圖甲中把電路連接完整，要求電壓表測量燈L1兩端的電壓。
（2）小明剛連完最后一根導線，兩燈就亮了，則小明在實驗操作中的不當之處是 。
（3）電路連接正確后進行實驗，某小組分別測出小燈泡L1、L2兩端的電壓和并聯電路的總電壓，電壓表示數相同，如圖乙所示，其值為 V。根據這組數據，該小組得出并聯電路中電壓的規律，你認為實驗的疏漏之處是 。糾正后得到并聯電路中的電壓規律為 。
（4）實驗結束前，小明發現L2熄滅了，但L1仍然發光，則此時電壓表的示數將 （變大/不變/變小），L2熄滅的原因是 。組卷：341引用：6難度：0.5 -
35．在“探究電流與電壓的關系”的實驗中，電源兩端電壓3V且保持不變，滑動變阻器規格為“25Ω 1A”。
?
（1）探究電流與電壓的關系，實驗電路如圖所示，請用筆畫線代替導線，將實物圖連接完整，要求滑片向右滑動時電壓表的示數變小，導線不能交叉；
（2）閉合開關前，滑動變阻器的滑片要 ，閉合開關后，發現電壓表有示數，電流表無示數，移動滑動變阻器的滑片P，電壓表示數無變化。若電路故障只有一處，則故障可能是 ；
（3）排除故障后，進行實驗。實驗數據如表所示：
分析表格中數據得出電流與電壓的定量關系：在電阻一定時，。實驗次數 1 2 3 4 5 電壓U/V 0.6 1 1.5 2 2.5 電流I/A 0.12 0.2 0.3 0.4 0.5 組卷：95引用：1難度：0.5 -
36．元元學習小組的同學利用如圖甲所示的電路圖探究“并聯電路的電流規律”。
（1）連接電路時，開關應處于 狀態。
（2）從圖乙可看出，他們此時用電流表測量的是流過 （選填“A”“B”或“C”）點的電流。
（3）下表是元元在實驗過程中記錄的數據，他根據數據得出的實驗結論是：在并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等。請指出元元探究過程的不妥之處：。
（4）為了使元元的實驗結論更具有普遍性，他接下來的操作是 。實驗次數 通過A點的電流IA/A 通過B點的電流IB/A 通過C點的電流IC/A 1 0.1 0.1 0.2 2 0.2 0.2 0.4 3 0.3 0.3 0.6 組卷：39引用：1難度：0.6 -
37．.如圖一所示電路，在測量電阻的實驗中，R為待測電阻，R'為滑動變阻器。
（1）在圓圈中填上兩表符號。
（2）伏安法測電阻的原理是。在連接電路時，開關S應，滑片應位于端。
（3）移動滑動變阻器滑片P是為了改變。
（4）設R約為3Ω，用筆線代替導線把圖一的元件連接成電路（注意導線不交叉，元件位置不移動）。
（5）請把第二次測量時，圖三所示的電壓表和電流表表示數填入表格2中相應的空格。
（6）處理表2中所記錄的各次實驗數據，得出待測電阻R的阻值為Ω，本次實驗減小誤差的方法是。次數 1 2 3 電壓/V 1.1 2.3 電流/A 0.22 0.46
（7）若電壓表指針向零刻線左側偏，則原因?yàn)?!--BA-->。若電壓表示數為零，電流表有示數，則故障是，若電壓表有示數，電流表無示數，則故障是。組卷：11引用：1難度：0.3
四、科普閱讀題（4分）
-
38．如圖所示，小燈泡L上標有“6V 3W”，R1是定值電阻，R2是最大阻值為28Ω的滑動變阻器，電源電壓和燈絲電阻均保持不變。
（1）求小燈泡正常工作時的電阻；
（2）閉合開關S、S1，滑動變阻器滑片在a端時，小燈泡恰好正常發光，電流表示數為0.9A，求5min內電流通過R1做的功；
（3）求S閉合、S1斷開時，電路消耗的最小功率。組卷：18引用：1難度：0.5
五．計算題（共6分）
-
39．如圖所示的電路，電源電壓大小保持不變，電阻R1=30Ω，R2=15Ω，滑動變阻器R3 的規格為“40Ω 0.5A”。電壓表和電流表接入電路的量程分別為0～15V和0～3A。
（1）只閉合S1，電流表的示數為0.2A，求電源電壓；
（2）同時閉合S1、S2、S3，當P置于R3中點時，求通過電流表的電流；
（3）?只閉合S2，電壓表改用0-3V的量程，在保證電路各元件安全的前提下，求滑動變阻器R3可調節的阻值范圍。組卷：281引用：2難度：0.5 -
40．如圖所示電路中，閉合開關時，電流表A1和A2示數分別為0.5A和0.3A，電源電壓3V保持不變。求：
（1）通過L1的電流；
（2）燈L2兩端電壓；
（3）燈L1的電阻。組卷：142引用：1難度：0.5
