滬粵版九年級上冊《13.2 電路的組成和連接方式》2021年同步練習卷（2）

一、單選題

• 1．下列說法中正確的是（　?。?/h2>

  A．照明電路由用電器、開關和導線三部分組成

  B．開關、導線、電燈在照明電路中都是用電器

  C．給蓄電池充電時，蓄電池是用電器而不是電源

  D．導線可以由任何物質制成
  組卷：62引用：1難度：0.7

  解析

• 2．你見過史上最小氣的猴子嗎？如圖所示，你只要搶走它手上的香蕉，它就不停地大吵大鬧，你把香蕉還給它，它就停止吵鬧。這里香蕉的作用相當于電路中的（　?。?/h2>

  A．開關

  B．導線

  C．電源

  D．用電器
  組卷：694引用：15難度：0.7

  解析

• 3．關于如圖電路的判斷，正確的是（　?。?/h2>

  A．只閉合開關S1時，燈泡L1、L3并聯

  B．只閉合開關S2時，燈泡L2、L3并聯

  C．只閉合開關S2、S3時，燈泡L2、L3串聯

  D．閉合所有開關時，燈泡L1、L2并聯，L3短路
  組卷：5659引用：66難度：0.7

  解析

• 4．小明設計了一個電路，開關斷開兩燈都不亮，開關閉合兩燈均發光，擰下其中一只燈泡，另一只燈泡仍發光，則符合要求的電路是（　?。?/h2>

  A．

  B．

  C．

  D．
  組卷：3113引用：47難度：0.6

  解析

• 5．如圖是一款平衡車，它是依靠電力驅動及人體平衡能力控制的代步工具，當電源開關S₁閉合時指示燈亮起；人站在平衡車踏板上時開關S₂自動閉合，電動機才能啟動開始運動，緊急情況時S₁自動斷開，電動機停止工作。下列電路圖中，與其原理相符的是（　?。?/h2>

  A．	B．
  C．	D．
  組卷：4143引用：44難度：0.5

  解析

• 6．如圖甲所示的實物圖與圖中的電路圖對應的是（　?。?/h2>

  A．

  B．

  C．

  D．
  組卷：114引用：4難度：0.6

  解析

四、實驗探究題

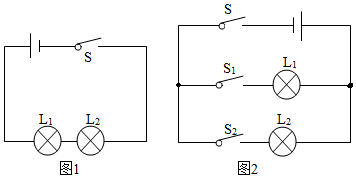

• 17．圖1是小曾小組在“連接串聯電路”實驗中的實驗電路圖。

  （1）在連接電路時，開關應該處于

  狀態，連接此電路時，至少需要

  根導線。
  （2）連接好電路后閉合開關S，小慧發現L₁、L₂兩只燈泡都不亮，她用手按一下燈泡L₁，L₁、L₂仍然都不亮，按一下燈泡L₂，兩燈都亮，松開手兩燈又不亮，則故障可能是

  。
  A．L₁燈絲斷了
  B．L₂燈絲斷了
  C．L₁短路
  D．L₂與燈座接觸不良
  （3）在老師閉合開關的時候，細心的小華觀察到燈L₁比L₂亮些。她認為這是因?yàn)長₁比L₂更靠近電源正極的緣故。在不增加其它器材的條件下，能證實小華的判斷是否正確的做法是斷開開關，將兩燈位置

  ，閉合開關后觀察L₁、L₂的亮度關系。
  （4）實驗結束后，斷開開關，然后先拆除

  （選填“電源”或“開關”）兩端導線后，再拆除其它導線，并整理好。
  圖2是小紅小組“連接并聯電路”的實驗中的電路圖。
  （5）若只讓燈L₁發光，則應閉合開關

  、

  ；若L₂也要發光，還應該閉合

  。
  （6）她將所有開關閉合，發現S₁支路的燈不亮，S₂支路的燈發光。于是她斷開所有開關，交換兩燈位置后，再閉合所有開關，發現仍然是S₁支路的燈不亮，S₂支路的燈發光。故障的原因可能是

  。
  A．某個燈泡的燈絲斷路     B．干路上某根導線斷路
  C．S₁支路某根導線斷路     D．S₂支路某根導線斷路
  （7）她排除故障后，繼續進行實驗。為了探究開關S₁的作用，在觀察燈泡發光情況時，她應該

  。
  A．同時觀察兩個支路上的燈泡
  B．只觀察S₁所在支路上的燈泡
  C．只觀察S₂所在支路上的燈泡
  組卷：905引用：4難度：0.5

  解析

• 18．小吳看見學校門口安裝了一種太陽能壁燈，如圖，它的主要部件有光控開關S₁（光照強度不足時會自動閉合的開關）、延時感應開關S₂（有人靠近到一定距離后會自動閉合一段時間的開關）、太陽能發電板、鋰電池、LED燈（它的光照強度超過光控開關S₁的臨界點）、支架等，白天太陽能發電板發出的電儲存在內部的鋰電池中，只有當光照強度不足、有人靠近時才會自動亮燈3分鐘。小吳在不拆開該燈的情況下對燈的內部結構進行探究：
  【分析與判斷】
  根據對自動亮燈條件的分析，可以判斷光控開關S₁和延時感應開關S₂的連接方式為



  聯。
  【問題與猜測】
  小吳仔細觀察外觀后沒有發現光控開關S₁的位置，他提出如下的猜想：
  ①可能在LED燈上
  ②可能在延時開關上
  ③可能在太陽能發電板上
  【推理與實驗】：小吳思考后排除了猜想①的可能，因?yàn)槿绻贚ED燈上，那么在電池充滿電后晚上會有人靠近時會出現的現象為



  。（選填“不會發光”、“正常發光”或“燈泡不斷地閃爍”）
  組卷：32引用：2難度：0.5
