2022-2023學年遼寧省沈陽實驗中學九年級（上）月考物理試卷
發布：2025/7/4 12:0:8
一、選擇題（共計30分1—9題為單選，每題2分10—13為多選，每題3分，漏選得1分，錯選不得分）以下為單項選擇題
-
1．某款“抓娃娃”機在投幣后彩燈發光，接著用手接觸“感應”開關接通電動機才能抓取“娃娃”，不投幣只用手接觸“感應”開關無法抓“娃娃”。下列簡化電路中符合要求的是（ ）
組卷：119引用：2難度：0.7 -
2．如圖是古人鍛造鐵器的情景，下列說法正確的是（ ?。?br />
組卷：73引用：11難度：0.8 -
3．有一種智能鎖，需要通過“密碼+人臉”兩次識別成功才能開鎖。密碼識別成功時僅S1閉合，燈L發光，照亮人臉進行識別，但不開鎖，人臉識別成功后S2才會閉合，電動機M工作，開鎖成功。下列電路設計符合要求的是（ ）
組卷：619引用：7難度：0.7 -
4．小明驗證“并聯電路干路電流等于各支路電流之和”的實驗電路如圖所示，這個電路中只有一根導線接錯了，這根接錯的導線是（ ?。?br />
組卷：362引用：3難度：0.5 -
5．下列四幅圖中在改變物體內能方式上與其它三幅圖不同的是（ ）
組卷：17引用：2難度：0.9 -
6．下圖是四沖程內燃機某個沖程的示意圖。根出圖中活塞和曲軸的位置、進氣門和排氣門的開閉情況，可以判斷該沖程是（ ?。?/h2>組卷：152引用：4難度：0.9 -
7．如圖是用相同的加熱裝置對質量相等的a、b、c三種物質加熱時它們的溫度隨時間變化的圖像。下列對圖像的分析正確的是（ ?。?/h2>組卷：70引用：1難度：0.7 -
8．小偉將兩個相同的氣球在自己的頭發上摩擦后，細線懸掛起來，結果兩氣球像鬧“矛盾”一樣不愿在一起，如圖所示。但當其中的一個氣球靠近桌上的碎紙片時，氣球?qū)⒓埰稹Ｏ铝袑υ摤F(xiàn)象解釋正確的是（ ?。?/h2>組卷：74引用：1難度：0.8 -
9．在“怎樣讓一個燈泡亮起來”的活動中，小華同學用導線將圖示元件連接起來的過程中，下列說法錯誤的是（ ）組卷：79引用：4難度：0.8 -
10．如圖所示的電路圖，下列說法中正確的是（ ?。?br />
組卷：149引用：4難度：0.5 -
11．關于溫度、內能和熱量，下列說法正確的是（ ?。?/h2>
組卷：40引用：3難度：0.8 -
12．用相同的加熱裝置對甲、乙物質加熱時，它們的溫度隨時間變化的圖像如圖所示，下列說法正確的是（ ?。?/h2>組卷：11引用：1難度：0.6 -
13．關于如圖所示電路的判斷，正確的是（ ）
組卷：97引用：3難度：0.7
二、填空題（每空1分，共23分）
-
14．如圖是簡化了的電冰箱的電路圖。圖中M是壓縮機的電動機，L是電冰箱內部的照明燈。當電冰箱接入電路后，S2是壓敏開關，關閉電冰箱門時，開關S2的狀態是；S1為溫控開關，當冰箱內溫度過高時，開關S1狀態是（后兩空選填“斷開”或“閉合”）。組卷：19引用：1難度：0.7 -
15．學習了電學知識以后，好學的李明仔細觀察了家中電熱水壺的銘牌（如表所示），電熱水壺正常工作時的功率為W．他將電熱水壺中裝滿水，通電1.5min后，測出水溫從20℃上升到40℃．在此過程中，水吸收熱量J．[c水=4.2×103J/（kg?℃）]
型號 HB-3022 容量 1kg 額定電壓 220V 額定功率 1kW 組卷：19引用：1難度：0.8 -
16．烈日當空，小書來到瀘沽湖邊玩耍時發現石頭燙腳，石頭溫度的升高是通過 的方式改變內能的；如果讓3000kg的水溫度下降1℃，放出的熱量為 J。
組卷：2引用：1難度：0.7 -
17．如圖是一個簡化的電冰箱電路圖，其中M是壓縮機用的電動機，L是電冰箱內的照明燈泡。燈泡L與電動機M是聯的，這樣設計的依據是：。組卷：76引用：4難度：0.9 -
18．小明同學將銅片、鋅片插入檸檬，制成檸檬電池。如圖所示，閉合開關S，發光二極管發光，此裝置的能量轉化過程是 轉化為電能，電能再轉化為光能。由圖可知鋅片是檸檬電池的 極。組卷：9引用：1難度：0.7 -
19．干燥的秋天，用塑料梳子梳頭發，會發現越梳越蓬松。當把梳過頭的梳子去靠近毛皮摩擦過的橡膠棒時發現兩者相互排斥，那么塑料梳子帶 電，頭發蓬松的原因是：。
組卷：20引用：4難度：0.8 -
20．通過學習物理，我們要學會“見物識理”，用干毛巾擦過的鏡子上會粘有細小絨毛，是由于鏡子帶了 能吸引輕小物體；10mL的水和10mL的酒精混合后總體積 （填“大于”“小于”或“等于”）20mL，說明分子之間存在 。
組卷：17引用：1難度：0.8 -
21．驗電器的原理是 ，如圖甲所示，驗電器A不帶電，B帶負電。用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球連接起來的瞬間（如圖乙所示），金屬棒中電流的方向是 ，金屬棒中電子的移動方向是 。
?組卷：18引用：1難度：0.7 -
22．如圖是電流表接在某一并聯電路的情況，若通過導線ab電流為0.2A，則通過cd的電流可能是為A或A。組卷：432引用：10難度：0.7
三、計算題：（共10分）
-
23．天然氣是一種清潔能源，小明用家里的天然氣灶將水壺中體積為1L初溫為20℃的水燒開（假設當?shù)貧鈮簽橐粋€標準大氣壓），若此過程的熱效率為40%，[水的密度為1×103kg/m3，水的比熱容為4.2×103J/（kg?℃），天然氣的熱值為4.2×107J/m3]。求：
（1）水吸收的熱量；
（2）此過程消耗的天然氣體積。組卷：55引用：5難度：0.5
四、實驗作圖題（共22分）
-
24．小明同學利用砝碼、小桌、裝有沙子的容器等實驗器材，做“探究壓力作用的效果”實驗，如圖甲所示。
（1）保持小桌對沙子的壓力不變，改變小桌與沙子的接觸面積，小明發現接觸面積越大。小桌陷入沙子越淺，說明壓力的作用效果與有關。
（2）保持小桌與沙子的接觸面積不變，改變小桌對沙子的壓力，小明發現壓力越大，小桌陷入沙子越深，說明壓力的作用效果與有關。
（3）實驗過程中，壓力的作用效果是通過表現出來的。
（4）小明將小桌和砝碼又放到一塊木板上，如圖乙所示，比較甲、乙兩種情況后，小明認為壓力的作用效果還與接觸面的材料有關，該結論是否正確？（填“是”或者“否”）；由此可知：根據壓力的作用效果比較壓強的大小需要控制不變的條件是：。
（5）設圖甲中小桌對沙子的壓強是p甲，圖乙中小桌對木板的壓強是p乙，則p甲p乙。組卷：24引用：2難度：0.5 -

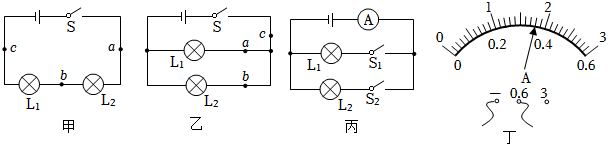

25．小東和小明用不同規格的小燈泡探究“串聯電路和并聯電路電流規律”。
（1）連接電路時，如果不能估測電流大小，應該把導線接到電流表標有 （填“0.6”或“3”）的接線柱上，利用開關進行 。
（2）小東將電流表分別接入如圖甲所示的a、b、c三點，測出一組數據后得出串聯電路電流規律，小明說這樣的結論不具有普遍性，小東接下來的操作是 。
（3）在“探究并聯電路電流規律”時，小明設計了如圖乙所示的電路，閉合開關后發現，燈L1發光，L2不發光，故障原因可能是L2（填“短路”或“開路”）。
（4）排除故障后，小明用電流表分別測出并聯電路中的干路電流和支路電流記錄在表中，由表中數據可得：在并聯電路中，電流的規律是 （用表中字母表示）。
（5）實驗結束后，小明又連接了如圖丙所示的電路，閉合開關S1，電流表示數為0.20A，再閉合開關S2，小燈泡L1的亮度 （填“變亮”、“變暗”或“不變”），電流表示數如圖丁所示，則通過小燈泡L2的電流為 A。實驗次數 支路電流IA/A 支路電流IB/A 干路電流IC/A 1 0.20 0.28 0.48 2 0.25 0.25 0.50 3 0.32 0.24 0.56

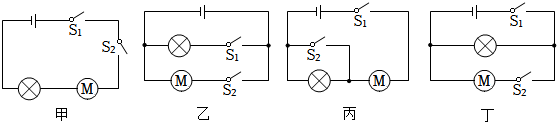

（6）使用學校門禁系統時，工作人員先按下開關S1，指示燈亮；學生通過人臉識別與系統設置照片匹配時開關S2閉合，電動機M啟動，開鎖成功。若S1未閉合，人臉識別與系統設置照片匹配，電動機M也無法啟動。如圖所示電路中符合上述要求的是 。
組卷：519引用：1難度：0.5 -
26．小偉同學利用如圖甲所示的裝置，來探究水和酒精兩種不同液體的吸熱能力。
（1）小偉在該實驗中采用的方法是使 和初溫相同的水和酒精兩種液體吸收相同的熱量，然后比較 ，來判斷兩種液體的吸熱能力。
（2）圖乙是小偉根據測得的數據，繪制出的兩種液體溫度隨時間變化的關系圖象，由圖象可以判斷：的吸熱能力強。
（3）已知水的比熱容為4.2×103J/（kg?℃），則酒精的比熱容為 J/（kg?℃）。組卷：15引用：2難度：0.5 -

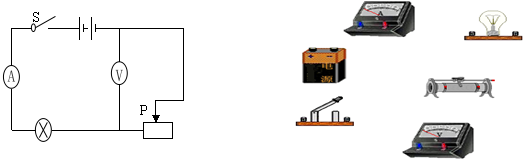

27．按圖連接電路。
組卷：96引用：2難度：0.7 -
28．將兩個鉛圓柱體的接觸面用小刀刮平（不能沾有油污或雜質），使刮紋方向一致，用力擠壓在一起。把壓在一起的鉛圓柱體小心地掛在支架上，并輕輕掛上鉤碼，可觀察到 （選填“能”或“不能”）掛得住。
（1）根據你看到的實驗現象你能歸納的結論是 。
（2）在進行實驗過程中，為什么要用小刀將鉛圓柱體的接觸面刮平？。組卷：86引用：2難度：0.7 -
29．在探究并聯電路電流規律的實驗中，如圖甲是實驗的電路圖。
（1）連接電路時，開關應處于 狀態（選填“閉合”或“斷開”）；電流表應 （選填“串聯”或“并聯”）在被測電路中；A點電流IA B點電流IB C點電流IC 0.18A 0.18A 0.36A
（2）某小組在測量A點的電流時，發現電流表的指針偏轉如圖乙所示，原因是 ；
（3）如表是小亮同學在實驗過程中記錄的數據，他根據數據得出的實驗結論是：在并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等。請指出小亮探究過程的不妥之處：；（寫出一條即可）
（4）為了使小亮的實驗結論更具有普遍性，小亮接下來的操作是 。組卷：191引用：1難度：0.6
