2020-2021學年山東省濰坊市安丘市九年級（上）期末物理試卷
發布：2025/7/12 6:0:5
一、單項選擇題（本題有10個小題，共20分。每個小題給出的四個選項中，只有一個是正確的，選對的每小題得2分，多選、不選、錯選均不得分）
-
1．如圖所示，小葉同學用與絲綢摩擦過的玻璃棒接觸驗電器的金屬球，看到驗電器的金屬箔張開，下列說法正確的是（ ?。?/h2>組卷：10引用：1難度：0.6 -
2．下列設備中利用了通電導體在磁場中受到力的作用的是（ ）
組卷：132引用：43難度：0.9 -
3．如圖所示的電路中，電源電壓保持不變，L為阻值不變的燈泡。開關S閉合后，滑動變阻器R的滑片P向左滑動時，下列判斷正確的是（ ?。?/h2>組卷：1047引用：5難度：0.2 -
4．如果電烙鐵、電視機和電風扇上都標有“220V 150W”字樣，它們都在額定電壓下工作相同時間，則三個用電器產生的熱量最多的是（ ?。?/h2>
組卷：216引用：7難度：0.9 -
5．如圖所示是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置。兩個透明容器中密封著等量的空氣，通電一段時間后，右側U形管中液面高度差比左側的大。下列說法正確的是（ ?。?/h2>組卷：2207引用：35難度：0.7 -
6．智能手機上已普遍使用電阻觸摸屏，當手指觸摸屏?xí)r，會對觸摸屏產生一個壓力，這種壓力信號即轉換成電信號，從而確定觸摸的位置。如圖在豎直方向上觸摸屏相當于一根電阻絲，觸摸P點時電阻絲被分為上、下兩部分，電阻分別為R1、R2，電源電壓不變。當觸摸點P沿豎直方向向上移動時，則下列判斷正確的是（ ）組卷：25引用：1難度：0.6 -
7．使用電吹風時，僅閉合開關S1吹冷風，同時閉合開關S1和S2吹熱風，不允許電熱絲單獨工作。其電路可能是（ ）
組卷：610引用：3難度：0.5 -
8．如圖所示，R1=10Ω，電流表A1示數為0.5A，電源電壓為10V．下列敘述不正確的是（ ?。?/h2>組卷：1940引用：12難度：0.9 -
9．關于公式R=
下列說法中正確的是（ ?。?/h2>UI組卷：481引用：28難度：0.9 -
10．如圖為壓縮氣體對氣體做功，下列選項為熱機的四個沖程的工作原理圖，則選項中能量轉化與其相同的是（ ?。?/h2>組卷：35引用：1難度：0.8
二、多項選擇題（本題有5個小題，共20分。每個小題給出的四個選項中，至少有兩個是正確的，選對的每小題得4分，選對但不全的得2分，選錯或不選的得0分）
-
11．（雙選）如圖所示，是一種溫度自動報警器的原理圖。制作水銀溫度計時，在玻璃管的兩端分別封入一段金屬絲。電池的兩極分別與金屬絲相連，當溫度達到與電池正極相連的金屬絲下端所指的溫度時，電鈴就響起來，發出報警信號。下列說法正確的是（ ）組卷：87引用：1難度：0.7 -
12．如圖所示的電路，閉合開關后，下列關于電路連接和A、B、C三處電流的大小關系正確的是（ ?。?/h2>組卷：122引用：1難度：0.8 -
13．如圖所示，下列四種情況的作圖中正確的是（ ）
組卷：38引用：2難度：0.7 -
14．下列做法中容易發生危險的是（ ?。?/h2>
組卷：229引用：41難度：0.9 -
15．小明在廚房看媽媽做飯時聯想到物理知識，以下分析正確的是（ ?。?/h2>
組卷：22引用：2難度：0.7
三、作圖題（本題有2個小題，共5分）
-
16．試根據規定要求作圖。
（1）試畫如圖甲折射光線對應的入射光線。
（2）試按圖乙中小磁針的指向和電流的方向，標出螺線管的N極及其繞線。
（3）如圖丙所示，用螺絲刀撬圖釘，O為支點，試畫出動力F1的力臂L1（保留作圖痕跡）。
（4）小明同學實驗時遇到了一個難題：他想測量一個電壓約為15V的電源的電壓，可是手邊只有：量程為3V的電壓表一只，開關一個，阻值為R1=1Ω、R2=3Ω、R3=6Ω的電阻各一個以及導線若干。思考了一會兒之后，他利用所學過的知識和手邊現有的器材，順利地完成了測量。試請?jiān)趫D丁的虛線框內完成小雨測量時的電路圖。（在圖中電阻符號旁必須標明R1或R2或R3）組卷：16引用：0難度：0.9 -
17．將如圖所示電水壺的3條接線按照安全用電的原則對應連接到插頭上。組卷：450引用：26難度：0.8
四、科普閱讀題（本題有1個小題，共6分）
-
18．電動汽車是未來汽車的一種發展方向，由于受電池技術的限制，混合動力汽車是一種較好的過渡產品。某油電混合動力汽車相關信息如表格，工作原理如圖所示，當需要高速行駛或蓄電池電能過低時，內燃機就會啟動，既可以向車輪輸送能量，又可以給蓄電池充電。在某次測試中，測試前蓄電池已儲存的電能為1×108J，測試中全部由內燃機提供能量，內燃機的輸出功率為100kW，汽車以20m/s的速度在平直公路上勻速行駛了40km,同時蓄電池的電能增加了25%。求：
（1）當該汽車制動剎車時，驅動電機會反轉變?yōu)榘l(fā)電機給蓄電池充電，發電機的原理是 ，產生的電能是由汽車的 能轉化而來的。驅動模式 純電動 啟動、低速 油電混動 中速 純?nèi)加汀 「咚?/td> 汽車質量 1200kg
（2）在該次測試中，所用燃料的熱值為4.5×107J/kg,測試過程中消耗10kg燃料，燃料完全燃燒釋放的熱量是多少J？
（3）在該次測試中，內燃機的效率是多少？（忽略蓄電池和驅動電機的熱損失）組卷：70引用：1難度：0.6
五、實驗題（本題有4個小題，共23分）
-
19．在測定額定電壓為“2.5V”小燈泡電功率的分組實驗中：
（1）請用筆畫線代替導線，將圖甲中的實物電路連接完整。
（2）小明閉合開關后，發現燈泡不亮，電流表無示數，電壓表有示數，則故障可能是。排除故障后，移動滑片使小燈泡正常發光，此時電流表數如圖乙所示，則小燈泡額定功率為W。
（3）小華在進行實驗數據處理時，算出了小燈泡的平均功率（如表），你認為這樣處理數據是（合理/不合理）的，理由：。
（4）下列描述小燈泡功率P隨滑動變阻器阻值R變化情況的圖象中，正確的是實驗序號 電壓U/V 電流I/A 功率P/W 平均功率 /WP① 2.0 0.26 0.52 0.69 ② 2.5 0.28 0.70 ② 2.8 0.30 0.84
組卷：1655引用：24難度：0.3 -
20．
?聰隨家?到海邊游玩時，發現陽光下的海?和岸邊的沙?溫差很?，于是他帶回一些岸邊的沙?想?較沙?和?這兩種物質吸熱能?的差異，他設計了如圖甲所示的實驗裝置，所使?的儀器規格也完全相同。請你幫他完成實驗：
（1）實驗時，燒杯中分別放?質量相同、初溫相同的沙?和?，同時?相同的酒精燈加熱，?測量沙?和?的溫度，并記錄數據。
（2）繪制沙?和?的溫度隨時間變化的圖像，如圖?所示，根據圖像可知，加熱時間相同時，的溫度升?的快；升?相同的溫度時，需要給 加熱更?的時間。
（3）在實驗時要控制 （選填“加熱時間”或“溫度變化”）相同就可以確定?和沙?吸收了相同的熱量；加熱完成后只要?較他們 （選填“加熱時間”或“溫度變化”）的多少，就可以?較出沙?和?吸熱能?差異，根據圖像可知，的吸熱能?更強，也就是?熱容更?。組卷：31引用：1難度：0.6 -
21．小明同學在探究“通過導體的電流與電阻的關系”時，他用如圖甲所示的電路進行實驗，電流表選擇0～0.6A量程，實驗中電阻R兩端的電壓始終保持2.4V不變。
（1）請用筆畫線代替導線，將圖甲中實物電路連接完整。（導線不得交叉）。
（2）開關閉合前，滑動變阻器的滑片P應置于 （選填“A”或“B”）端。
（3）在實驗過程中，當把電阻R由5Ω更換為10Ω時，滑動變阻器接入電路中的電阻應 （選填“變大”“變小”或“不變”）。
（4）某次實驗時電流表的示數如圖乙所示，此時R的阻值為 。組卷：31引用：2難度：0.5 -

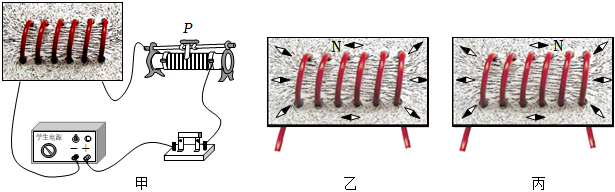

22．某實驗小組探究“通電螺線管外部磁場的特點”。
（1）將螺線管安裝在一塊有機玻璃板上，連入電路中。在板面上均勻地灑滿鐵屑，閉合開關并輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示。鐵屑的分布情況與 磁體周圍鐵屑的分布情況相似，鐵屑的作用是顯示 。
（2）把小磁針放在通電螺線管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示，則通電螺線管的右端為 極。對調電源正負極，閉合開關，小磁針靜止時N極所指方向如圖丙所示，說明通電螺線管的極性與 的方向有關。組卷：826引用：8難度：0.7
六、計算題（本題有3個小題，共27分。解答時應寫出必要的文字說明、公式和重要的計算步驟，只寫出最后答案的不能得分）
-
23．有一種亮度可以調節的小臺燈。其電路如圖甲所示，電源電壓為24V，當燈泡L兩端的電壓為24V時，燈泡正常發光。通過燈泡L的電流跟其兩端電壓的關系如圖乙所示。
（1）當燈泡正常發光時，燈絲的電阻為多少？
（2）調節滑動變阻器R，使燈泡的實際電流為0.2A，燈泡兩端的電壓是多少？
（3）在（2）中，滑動變阻器R連入電路的阻值是多少？組卷：323引用：6難度：0.5 -
24．如圖所示電路，電源電壓保持不變，定值電阻R0的阻值為30Ω，小燈泡L標有“12V”的字樣，滑動變阻器R1的最大阻值為30Ω，電壓表用0～3V量程，電流表用0～3A量程。當三個開關均閉合時，小燈泡恰好正常發光，電流表的示數為1A；
（1）求小燈泡正常發光時通過的電流；
（2）通過開關S1閉合，斷開S2與S3開關，并調節滑動變阻器，在保證電路元件安全且電路中有電流的情況下，求此時電路工作的最小總功率。組卷：168引用：2難度：0.3 -
25．在西部大開發中，國家提出“退耕還林”的偉大舉措，這對改善西部生態環境有著重要意義。大量植樹選林，可調節氣溫。據某新聞媒體報道，一萬平方米的森林每秒鐘吸收的太陽能約為1.2×106J，如果這些能量被50kg的干泥土所吸收，那么，可使溫度為7℃的干泥土的溫度升高到多少℃？[c干泥土=0.8×103J/（kg?℃）]。
組卷：125引用：3難度：0.7
