2024-2025學年江蘇省鹽城市射陽實驗中學九年級（上）期中物理試卷（B卷）
發布：2025/7/13 10:0:5
一、選擇題：本題共12小題，每小題2分，共24分．每小題給出的四個選項中只有一個選項正確．
-
1．在如圖所示電路中，電源電壓一定。當開關S由斷開到閉合時，下列說法正確的是（ ?。?/h2>組卷：23引用：5難度：0.9 -
2．如圖所示電路，燈L1、L2、L3是三只規格不同的電燈，當開關S閉合時，電流表的示數分別是I1、I2、I3，則（ ）組卷：929引用：2難度：0.5 -
3．下列說法錯誤的是（ ?。?/h2>
組卷：124引用：6難度：0.7 -
4．甲圖是小燈泡L和電阻R的I?U圖象。將小燈泡L和電阻R接入乙圖所示電路中，只閉合開關S1時，小燈泡L的實際功率為1W。下列說法錯誤的是（ ?。?/h2>組卷：240引用：4難度：0.6 -
5．用圖電路探究“影響電阻大小的因素”實驗時，下列說法中正確的是（ ?。?/h2>組卷：362引用：6難度：0.7 -
6．下列說法正確的是（ ?。?/h2>
組卷：4引用：1難度：0.8 -
7．電路如圖所示，閉合開關后，燈泡L1、L2均不發光，而電壓表的指明針有明顯偏轉。關于電路故障，以下判斷正確的是（ ?。?/h2>組卷：79引用：1難度：0.8 -
8．感應發光冰塊是食品級PS材料及電子元件組成的產品，外形仿如真實冰塊一般，具有入水即亮的特點。其內部的主要電子元件有：液體感應器、紐扣電池和LED燈泡。當液體感應器接觸到水后冰塊內的LED燈泡就會發光。其中的液體感應器相當于電路中的（ ?。?/h2>組卷：99引用：3難度：0.9 -
9．小金在“測量小燈泡電功率”實驗中，設計了如圖所示的實驗電路，已知小燈泡額定電壓為2.5V，調節滑動變阻器的滑片，記錄的實驗數據如下表所示，若考慮電表內阻對電路的影響，則小燈泡的額定功率可能是（ ?。?br />次數 1 2 3 4 5 6 U/V 0.5 1.0 1.5 2.0 2.5 3.0 I/A 0.1 0.16 0.2 0.23 0.25 0.26 組卷：25引用：1難度：0.6 -
10．如圖所示的電路，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，如果將滑片向右緩慢移動時，下列說法中正確的是（ ?。?/h2>組卷：381引用：10難度：0.6 -
11．小陽利用一塊電壓表和阻值已知的電阻R0測量電阻Rx的阻值。他選擇了滿足實驗要求的器材，連接了如圖所示的實驗電路后進行了如下操作：閉合開關S1和S2，讀出電壓表的示數為U1；閉合開關S1，斷開開關S2，讀出電壓表的示數為U2．則用U1、U2和R0表示出待測電阻Rx的表達式為（ ）組卷：674引用：11難度：0.7 -
12．如圖甲為坐位體前屈測量示意圖，測試時需要從刻度尺上讀數。小明利用電壓表等實驗器材對該測量?jī)x進行改進，改進后電壓表示數與長度變化關系如圖乙所示。則他設計的電路是（ ?。?/h2>組卷：572引用：2難度：0.5
二、填空題：本題共8小題，每空1分，共24分．
-
13．如圖甲所示電路中，當開關S閉合后，兩電流表指針偏轉均如圖乙所示，則通過兩燈泡的電流比I1：I2=。
組卷：58引用：4難度：0.7 -
14．冰箱是家庭中常用電器之一，冰箱中也有許多相關的物理知識，小英就此專門進行了探究：
（1）夏天打開冰箱門時，她看到了冰箱門附近會出現“白氣”，“白氣”形成的物態變化是 。
（2）把冰箱里的凍豆腐取出，冰熔化后，發現豆腐里有許多小孔；這是豆腐里的水先遇冷 ，拿出冰箱后又重新 成水流出而形成的。
（3）取出豆腐后，輕輕一推冰箱門，門就自動吸上了，這里利用了 的原理。
（4）小英還發現，在關閉冰箱門后立即打開冰箱門和過一段時間再打開冰箱門，所用力的大小不同，立即打開冰箱門用力小。她對該現象感到奇怪，經查閱有關資料知：關閉冰箱門后，冰箱內的氣體溫
度降低，氣體壓強變小。小英同學明白了其中的原因。小英家的冰箱門長為60cm,寬為50cm,當冰箱內外的
氣壓差為1.0×102pa時，氣壓對冰箱門產生的壓力差為 N。
（5）如圖是一個簡化的電冰箱電路圖，由圖可知，如果燈泡L燈絲斷了，電動機的工作將 （選填“受”或“不受”）影響。組卷：13引用：1難度：0.3 -

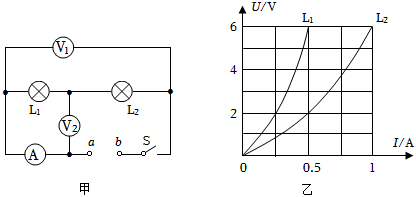

15．在如圖甲所示的電路中，燈泡L1標有“6V，3W”，燈泡L2標有“6V，6W”兩燈泡的U-I圖像如圖乙所示。在a、b間接入電源，為保證兩燈均不損壞，則允許接入的最大電源U-I圖像如圖乙所示。在a、b間接入電源，為保證兩燈均不損壞，則允許接入的最大電源電壓為 V，此時燈L2的電阻為 Ω，電路消耗的總功率為 W。
組卷：271引用：3難度：0.6 -
16．停車難是如今城市普遍存在的問題，圖甲是“路邊空中存車亭”，存車時只需40秒就可以把車子“鎖上天”。圖乙為“存車亭”的工作原理圖，其中A為存車架，圖甲圖乙為桿OB的轉動軸，桿的E端固定懸掛泊車裝置，BC為牽引OB桿轉動的鋼絲繩，M為牽引鋼絲繩的電動機。存車時，汽車開到存架上，電動機通過鋼絲繩BC將桿OB拉到一定高度固定；取車時，將OB桿放下使存車架落回地面。請根據以上信息回答下列問題（忽略O(shè)B的重力和機械各部分的摩擦力）。
這臺電動機正常工作時兩端的電壓為220V，通過線圈的電流為10A，若此線圈的電阻為2Ω，那么它在1min內產生的熱量為 J，這臺電動機電能轉化為機械能的效率為 （保留一位小數）。組卷：8引用：0難度：0.5 -
17．如圖所示，甲為一個調光臺燈，電位器是調節其亮度的裝置；乙為電位器的內部結構示意圖，a、b、c是它的三個接線柱，旋鈕帶動滑片轉動。若順時針旋轉旋鈕時燈泡發光變亮，則需將 （選填“a和b”、“a和c”或“b和c”）接線柱接入電路?，F(xiàn)有電壓為9V的電源，將一個標有“6V、0.5A”字樣的小燈泡接入此電路中，為使小燈泡正常發光，需在此電路中 （選填“串聯”或“并聯”）一個阻值 Ω的電阻。組卷：239引用：4難度：0.6 -
18．如圖所示電路，電源電壓不變，R1=12Ω，R2=6Ω，當開關S閉合，甲、乙都是電壓
表時，兩表的示數之比U甲：U乙=；當開關S斷開，甲、乙都是電流表時，
兩表的示數之比I甲：I乙=。組卷：219引用：4難度：0.5 -
19．某同學在測量某液體的質量和體積的關系的實驗中，得到了如圖所示圖象，其中縱坐標m表示燒杯和液體的總質量，V表示液體的體積，裝液體的空燒杯的質量是克該液體的密度是千克/米3，圖中m的值應為克。組卷：923引用：11難度：0.5 -
20．圖所示是電阻R和小燈泡L的電流隨電壓變化的圖像。由圖像可知，電阻R的阻值為 Ω，若將電阻R和小燈泡L串聯的電壓為4V的電源電壓兩端，小燈泡恰好正常發光，則小燈泡的額定電壓為 V，電路的總電功率為 W。組卷：11引用：1難度：0.5
三、解答題：本題7小題，共52分．解答22、23題時應有解題過程．
-
21．如圖，凸透鏡的主光軸與平靜水面重合，F(xiàn)為凸透鏡的焦點，入射光線AB平行主光軸，請畫出AB經過凸透鏡后的折射光線和進入水中的折射光線。組卷：535引用：17難度：0.7 -
22．如圖所示是一款攝像機自主啟動裝置的簡化電路圖，電源兩端電壓恒為12V，Rp是紅外線探測電阻，其特性是其電阻可隨著照射的紅外線強弱而發生變化，R是定值電阻，阻值為16Ω。當R兩端的電壓達到8V時，攝像機自主啟動拍攝。
求：（1）此時電路中的電流是多少？
（2）此時Rp的阻值是多少？組卷：16引用：1難度：0.5 -
23．如圖甲所示為一個超聲波加濕器，如圖乙所示為其內部濕度監測裝置的簡化電路圖。已知電源電壓為12V，定值電阻R0的阻值為30Ω，電流表的量程為0～200mA，電壓表的量程為0～9V。濕敏電阻R的阻值隨濕度變化的關系圖像如圖丙所示，其阻值最大為120Ω（圖中未畫出）。在電路安全工作的前提下：
（1）當電流表的示數為0.2 A時，求：
①電路中的總功率。
②R0在通電1分鐘內產生的熱量。
（2）求該裝置能監測濕度的最大值。
?
組卷：102引用：3難度：0.3 -
24．初三實驗小組的同學決定設計一個簡易的身高測量?jī)x，可用器材有電壓恒定的電源、電壓表、電阻絲、定值電阻、開關、導線（若干）等。他們的設想是：用滑片在繃直的電阻絲上滑動代替滑動變阻器；將電壓表改裝成身高顯示儀——所測身高越大，顯示儀示數越大，且刻度均勻。
（1）滑動變阻器的工作原理是通過接入電路中的電阻絲的 來改變電阻的。滑動變阻器能變阻的接法是 接線。連接好電路好后，在閉合開關前，應將滑動變阻器的滑片調至 的位置。
（2）同學們?cè)O(shè)計了如圖所示電路，老師指出他們的設計有不夠合理的地方。你認為下列分析正確的是 。
A.移動滑片P時，電路的總電阻沒有變化
B.當所測身高越大時，電壓表的示數越小
C.電壓表的示數變化量跟身高變化量不成正比
D.電壓表的示數不能由零變化到最大刻度值
（3）在老師的引導下，同學們?cè)O(shè)計出了正確的電路，是圖2四個電路中的 電路。
（4）確定正確的電路設計方案后，小組成員開始對器材的參數進行選擇。他們用了電壓為12V的電源、一根長為80cm的均勻電阻絲（0.5Ω/cm）、量程為0～3V的電壓表。為讓測量?jī)x測量身高的范圍能達到最大，且測量精確度最高，選擇的定值電阻R1的阻值應該為 Ω。
（5）利用選定的器材，小組同學連接好了測量電路，對身高為160cm的小曾進行測量時，電壓表的示數為1.5V；對小楊進行測量時，電壓表的示數為1.2V，則小楊的身高為 cm。組卷：141引用：1難度：0.2 -

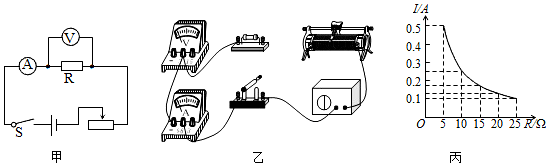

25．某班進行了探究“電流與電阻的關系”的實驗，某小組設計了如圖甲所示的實驗電路。實驗室中可選用的器材有：兩節干電池，電流表、電壓表各一只，開關一個，阻值分別為10Ω、20Ω、30Ω、50Ω的定值電阻各一個，滑動變阻器一個，導線若干。
（1）根據圖甲所示的電路圖，請用筆畫線代替導線，將圖乙所示的實物圖連接完整（要求：滑動變阻器滑片向右滑時電流變小，導線不允許交叉）；
（2）在連接實驗電路時，開關應處于 狀態；
（3）實驗小組的小華先把10Ω的電阻接入電路，連接好電路，閉合開關后，移動滑動變阻器的滑片時，發現電流表無示數，電壓表有示數且接近電源電壓，則發生這種現象的原因可能是 ；
（4）故障排除后，小華移動滑片，此時電壓表示數為2V，電流表示數為0.2A，他直接拆下10Ω的電阻，改換成阻值為20Ω的電阻繼續做實驗，接下來他應移動滑動變阻器的滑片使 ，記錄數據；
（5）小華繼續實驗，利用收集到的多組數據，作出了如圖丙所示的圖像，他發現由圖線上：任一點和坐標軸圍成的矩形“面積”大小都相等，由此可得出的實驗結論是 ，通過進一步學習，他知道了圖中陰影部分“面積”表示的物理量是 。組卷：95引用：2難度：0.5 -
26．小明利用如圖所示的電路探究電流跟電阻的關系。已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。
（1）請根據圖甲將圖乙所示的實物電路連接完整（導線不允許交叉）；
（2）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖丙所示的電流I隨電阻R變化的圖像；
①由圖丙的圖像可以得出結論：電壓一定時，；
②上述實驗中，小明用5Ω的電阻做完實驗后，接下來的操作是將10Ω的電阻接入電路，閉合開關，移動滑片，使電壓表示數為 V時，讀出電流表的示數；
（3）為完成整個實驗，應該選取最大阻值不小于 Ω的滑動變阻器；
（4）實驗過程中移動滑動變阻器發現電流表有示數而電壓表沒有示數，可能存在的故障是 。組卷：3引用：1難度：0.5 -
27．閱讀短文，回答問題：
城市軌道交通2022年11月10日，南通地鐵1號線開通運營，南通邁入“地鐵時代”。大大緩解南通城市公交運輸壓力。
南通地鐵1號線起于平潮站，止于振興路站，總長39.182km,平均站間距約1.5km,全部為地下線，南通地鐵1號線速度目標值為72km/h；列車采用6節編組B型列車，每節車廂額定載客量200人，采用直流1500V架空接觸網受電，地鐵電力機車功率為1.2×106W。
在公交運輸中，常用“客運效率”來反映交通工具的某項效能，“客運效率”表示每消耗單位能量對應的載客數和運送路程的乘積，即客運效率=人數×路程/消耗能量。
（1）地鐵設計為流線型是為了 ；在水平軌道上高速行駛過程中對地鐵車廂的支持力 （選填“大于”“等于”或“小于”）其重力。
（2）地鐵運行過程中車輪與軌道摩擦，通過 方式使軌道內能增加。地鐵進站后，會根據站臺位置打開左、右兩側的車廂門，則控制兩側車廂門的電機是 （“串聯”“并聯”）的。
（3）某次測試時，地鐵機車在大小為5×104N的牽引力作用下，以20m/s的速度勻速正常行駛1000m。此過程中，地鐵 。
A.受到的阻力為6×104N
B.行駛的時間為40s
C.牽引力做的功為5×108J
D.牽引力做功的功率為1×106W
（4）地鐵人民路站至工農路站間距1.5km,與之對應的路面公交車站路程為4km,公交汽車勻行駛時的牽引力為3000N，額定載客量為50人，每千米消耗燃油0.3kg,則公交汽車的熱機效率為 。上班高峰時段滿載，地鐵機車以速度目標值行駛與這輛公交車的客運效率比值為 。（公交車燃油的熱值4×107J/kg）
（5）壓敏電阻是制作制動系統壓力傳感器的常用元件。如圖2為某壓敏電阻的控制電路，電源電壓U0恒定，RG為壓敏電阻，其阻值隨壓力的變化而變化，R0為定值電阻。當壓敏電阻分別為6Ω和12Ω時，電壓表的示數分別為9V和6V，則R0=Ω；為監測壓力大小，現將電壓表表盤的相關刻度值轉化為對應的總阻值（（R0+RG），則轉化后表盤上從左到右相鄰兩刻度線對應阻值的減小量將 （選填“增大”、“不變”或“減小”）。組卷：543引用：1難度：0.3
