2020-2021學年山東省棗莊十三中九年級（上）第二次質檢物理試卷
發布：2025/7/13 11:0:9
一、選擇題（16×2′=32′）
-
1．被絲綢摩擦過的玻璃棒帶上正電荷，這是因為（ ?。?/h2>
組卷：54引用：4難度：0.8 -
2．如圖甲所示，電路的電源電壓不變，電流表的量程為0～0.6A，電壓表的量程為0～15V，小燈泡銘牌上的參數模糊不清。第一次只閉合開關S、S1，滑片P從a端移到b端；第二次只閉合開關S、S2，保證電路中所有元件都安全、燈泡兩端的電壓不超過額定電壓的前提下，最大范圍內移動滑片P。圖乙是這兩次實驗過程繪制的電壓表與電流表示數的關系圖像。下列判斷正確的是（ ）
組卷：296引用：6難度：0.5 -
3．如圖所示，開關閉合后，電流表和電壓表均有示數，一燈不亮，電路只有一處故障，可能是（ ）組卷：26引用：1難度：0.7 -
4．自動售票公交車后門兩側的扶手上各裝有一個紅色按鈕，如圖所示；想要下車的乘客只要按下其中任何一個按鈕，裝在車內的電鈴就會響起，以提醒司機停車并打開車門。如圖所示的四個電路中符合設計要求的是（ ?。?/h2>組卷：36引用：3難度：0.8 -
5．下列說法正確的是（ ?。?/h2>
組卷：17引用：1難度：0.8 -
6．唐詩《山亭夏日》是一首描寫夏日風光的七言絕句。其內容為：“綠樹蔭濃夏日長，樓臺倒影入池塘。水晶簾動微風起，滿架薔薇一院香。”詩句中描述的情境屬于擴散現象的是（ ?。?/h2>
組卷：762引用：18難度：0.7 -
7．小平用橙子、銅片、鋅片及導線制作了一個水果電池，當把小燈接入后，觀察到小燈發光，如圖。下列有關說法正確的是（ ?。?/h2>組卷：2引用：0難度：0.6 -
8．如圖所示電路中，電源電壓保持不變，閉合開關，當滑動變阻器的滑片P向右移動時，下列說法正確的是（ ）組卷：922引用：8難度：0.7 -
9．在如圖甲所示的電路中，當閉合開關后，兩個電流表指針偏轉均為圖乙所示，則燈泡L1和L2中的電流分別為（ ?。?/h2>組卷：1044引用：18難度：0.7 -
10．公交車后門左右扶桿上各有一個按鈕，每個按鈕相當于一個開關，當乘客按下任一按鈕，駕駛臺上的指示燈都會亮，提示司機有人下車。如圖所示的電路設計能實現上述要求的是（ ）
組卷：121引用：2難度：0.8 -
11．對于歐姆定律的理解，下列說法正確的是（ ）
組卷：108引用：2難度：0.7 -
12．關于電的有關說法中正確的是（ ?。?/h2>
組卷：3引用：1難度：0.8 -
13．下列物理量中，最接近實際情況的是（ ）
組卷：182引用：2難度：0.8 -
14．如圖所示電路中，電源電壓為6V，L1和L2是小燈泡，當開關S閉合時，電壓表的示數為2V，忽略溫度對燈絲電阻的影響，則（ ?。?/h2>組卷：68引用：2難度：0.8 -
15．如圖所示，比熱容不同的金屬塊和液體，金屬塊的溫度低于液體的溫度。把金屬塊投入液體中足夠長的時間后，兩者之間不再發生熱傳遞。最后（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202108/217/4e0b337f.png" style="vertical-align:middle;FLOAT:right" />
組卷：282引用：8難度：0.7 -
16．以下關于熱機效率，說法正確的是（ ?。?/h2>
組卷：37引用：3難度：0.6
二、填空題（22×1′=22ˊ）
-
17．右圖為電子地秤的電路圖，當稱重物時，在壓力作用下滑片P向下端滑動，變阻器連入電路的電阻，電流表的示數（以上兩空填“變大”、“變小”或“不變”）。這樣把電流對應的重量刻在電流表的刻盤上，就可以讀出被測物體的重量，電路中串入R′的作用是。組卷：35引用：5難度：0.9 -
18．小李利用以下器材探究“電流與電阻的關系”：學生電源（調至4V進行實驗），電流表（0～0.6A），電壓表（0～3V），定值電阻（5Ω、10Ω、20Ω各一個），開關，滑動變阻器和導線若干。
（1）請根據圖甲所示的電路圖，用筆畫線代替導線將圖乙所示的實物電路連接成完整電路。
（2）連接電路時，開關必須 ，且應將滑動變阻器的滑片移到最 （填“左”或“右”）端。
（3）開關閉合后，發現電壓表無示數，電流表有示數，故障可能是定值電阻R 。
（4）將三個定值電阻分別接入電路中，調節滑動變阻器的滑片，記下電流表的示數，利用描點法得到圖丙所示的電流I隨電阻R變化的圖像。由圖像可以得出結論：。為完成整個實驗，應該選取的滑動變阻器的規格是 （填字母）。
A.10Ω、0.6A
B.30Ω、0.5A
C.60Ω、0.3A
（5）結合（4）中所選滑動變阻器和圖丙中所控制的電壓，在保證電路安全的情況下，仍用5Ω、10Ω、20Ω定值電阻完成該探究實驗，電源電壓可調節的最大值是 V。組卷：87引用：2難度：0.4 -
19．在如圖所示的電路中，電阻R0 為4Ω，電源電壓不變。將電壓表接在AB間，CD間接一個8Ω的電阻R，閉合開關S，電壓表示數為2V，則經過電阻R0的電流為 A，電源電壓為 V。如果把這個電阻R接在AB間，CD間接電流表，閉合開關S，則電流表的示數為 A。組卷：65引用：1難度：0.5 -
20．白熾燈用久了燈絲變細，燈絲電阻；一根電阻絲對折后接入電路中，對折后的阻值。（均填“變大”、“變小”或“不變”）
組卷：312引用：10難度：0.6 -
21．冬天來臨，小明用自己的零花錢給奶奶購買了一電熱暖手袋，如圖所示．其內部液體比熱容是4.2×103J/（kg?℃），若暖手袋里裝熱水取暖，是利用了水 大的性質；若該暖手袋內液體質量為1kg、初溫為10℃，通電5min后液體溫度升高了40℃，設此過程中電流做功為2.1×105J，則該暖手袋的電功率為 W，袋內液體吸收熱量為 J。組卷：81引用：2難度：0.7 -
22．如圖所示是某賓館的房卡，房卡插入插槽中用電器才能工作，房卡的作用相當于。通電后用充電器給手機充電，手機電池相當于電路中的（兩空均選填“電源”、“用電器”或“開關”）。組卷：606引用：7難度：0.6 -
23．小明家的電冰箱銘牌如表，小明在家里關閉其他用電器，只讓冰箱工作，觀察到冰箱從啟動到停止工作用了6min,電能表轉盤轉了18圈，則冰箱以標定耗電量工作時，一天耗電
kW?h.若一天實際工作6h,則每消耗1度電電能表轉盤轉圈。耗電量 0.72kW?h/24h 冷凍量 4kg 制冷劑 R600a 組卷：24引用：0難度：0.9 -
24．目前市場上根據人們的要求生產出了功率不同的電飯煲，電飯煲上標明的功率越大，它的發熱電阻絲的阻值就越
（填“大”或“小”）；若某一個小型電飯煲的功率是500W，那么，累計使用小時，就消耗1度電。組卷：39引用：3難度：0.7 -
25．如圖所示的電路中，電源電壓為6V，閉合開關，兩燈電壓均為6V，則a是表，b是表。
組卷：570引用：3難度：0.9
三、實驗探究題
-

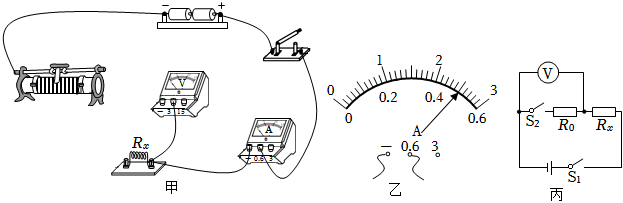

26．為測量一定值電阻的阻值，某實驗小組選用的實驗器材有：待測電阻Rx、兩節干電池、電流表、電壓表、滑動變阻器、開關及導線若干。
（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整。
（2）小組設計了一個記錄與處理數據的表格，請將如表中①②處的內容填寫完整。
（3）某次測量時，電壓表示數為2.5V，電流表指針位置如圖乙所示，本次測得Rx的阻值為 Ω。實驗次數 ① ② 電阻R/Ω 1 2 3
（4）本實驗進行了多次測量，其目的與下列實驗中多次測量的目的相同的是 （填字母代號）。
A.用刻度尺測量鉛筆的長度
B.測量小燈泡的電阻
C.測量小燈泡的電功率
（5）他們又對實驗進行了拓展，利用電源（電壓未知且恒定不變）、阻值已知為R0的定值電阻、電壓表、開關等器材，設計了如圖丙所示的電路，也測出了Rx的阻值，請你完成下列實驗步驟：
①閉合開關S1，斷開S2，讀出電壓表的示數U1；
②，讀出電壓表的示數U2；
③待測電阻的阻值Rx=（用已知量和測得量的字母表示）。組卷：46引用：2難度：0.4 -
27．如圖甲、乙所示是小東探究不同物質的吸熱情況的實驗裝置。
（1）實驗中選用相同的電加熱器的目的是：。
（2）為了使液體能夠均勻受熱，請你提出一條合理建議：。
（3）小東將所測的實驗數據記錄到如下的實驗表格中
他根據上表中某兩組數據繪制的對比圖，如圖丙所示。請判斷A液體是（選填“水”或“煤油”）。實驗
序號液體
名稱液體
質量m/g初溫
to/℃末溫
t/℃升溫
Δt/℃加熱時
間t/min1 水 100 20 41 21 5 2 水 200 20 31 11 5 3 煤油 100 20 59 39 5 4 煤油 200 20 40 20 5
（4）小東測出電加熱器兩端電壓、通過電加熱器的電流以及通電時間，依據電功的公式W=計算出電加熱器消耗的電能，即電加熱器的散熱Q，并用Q與本實驗所測的某組數據計算出了該液體的比熱容。請你判斷小東用此方法計算出的液體的比熱容會（選填“偏大”或“偏小”）。組卷：11引用：1難度：0.4 -
28．如圖所示，小明用注射器做了兩個小實驗。
（1）第一次將活塞推到底端后，用橡皮帽堵住小孔，向外拉動活塞要用很大的力，說明了 的存在；
（2）第二次拔去橡皮帽，將活塞拉到頂端后，再用橡皮帽堵住小孔，向內壓活塞，開始較易后來很難，是因為分子之間的 變大；
（3）根據第二次實驗現象，小明猜想：其他條件一定時，封閉氣體的體積越小，壓強越大。為了驗證自己的猜想，小明用了25mL的注射器吸入一定質量的空氣后連接到胎壓計上，通過推拉活塞，測得注射器內空氣體積及胎壓計示數如表，則當小明不推拉活塞（此時氣壓為標準大氣壓）時，注射器內的空氣體積為 mL。V/mL 3 5 8 10 12 p/kPa 200 120 75 60 50 組卷：86引用：1難度：0.7
四、計算題（本題包括2個小題，第1小題7分，第2小題9分，共16分。解答時應寫出必要的文字說明、公式和重要的演算步驟，只寫出最后答案的不能得分）。
-
29．如圖所示，電源電壓恒為18V不變，小燈泡L上標有“6V，0.5A”字樣（假設燈絲電阻不變），定值電阻R0=20Ω，滑動變阻器R的最大阻值為100Ω，電流表的量程為“0～0.6A”，電壓表的量程為“0～15V”。求：
（1）小燈泡的電阻；
（2）斷開S2，閉合S、S1，移動滑片P，當電壓表示數為10V時，滑動變阻器的功率；
（3）斷開S1，閉合S、S2，為了確保電路安全，滑動變阻器接入電路的阻值范圍。組卷：76引用：1難度：0.6 -
30．如圖所示，小華設計了一個室內電子溫度計。電源電壓恒定不變，電壓表的量程為0～3V，R1是熱敏電阻，其阻值隨環境溫度變化的關系如圖乙所示，R0為定值電阻，閉合開關S后，當環境溫度為20℃時，電壓表的示數為2V，此時電路中的電流為0.1A。求：
?
（1）R0的阻值；
（2）電源電壓；
（3）電子溫度計能測量的最高溫度。組卷：231引用：2難度：0.5
