2023-2024學年福建省廈門市雙十中學等四校聯考九年級（上）期中物理試卷
發布：2025/7/14 1:0:4
一、單項選擇題（本大題共14題，每題2分，共28分）
-

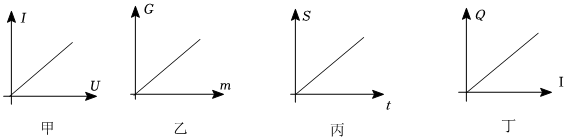

1．如圖所示的圖像，不能正確反映兩個物理量之間關系的是（ ?。?br />
組卷：7引用：1難度：0.7 -
2．教室里裝有多盞日光燈，每多開一盞日光燈，教室電路的（ ?。?/h2>
組卷：32引用：2難度：0.9 -
3．一位同學連接了如圖所示的電路，閉合開關后，無論怎樣移動滑動變阻器的滑片，電流表始終無示數，電壓表指針偏轉了較大的角度。若電路中只有一處發生故障，則故障的原因可能是（ ?。?/h2>組卷：735引用：6難度：0.8 -
4．當今社會，智能手機已經成為人們工作和生活不可或缺的一部分。智能手機的電池電壓最接近（ ）
組卷：171引用：3難度：0.8 -
5．如圖甲為坐位體前屈測量示意圖，測試時需要從刻度尺上讀數。小明利用電壓表等實驗器材對該測量?jī)x進行改進，改進后電壓表示數與長度變化關系如圖乙所示。則他設計的電路是（ ）組卷：572引用：2難度：0.5 -
6．對于歐姆定律公式I=
的理解，以下說法中錯誤的是（ ?。?/h2>UR組卷：629引用：15難度：0.9 -
7．如圖所示，將玻璃板架在兩本書之間，下方的桌面上靜止著一些小紙屑。用絲綢在玻璃板上反復摩擦，過一會兒會發現：最初小紙屑被玻璃板吸引，然后小紙屑又上下飛舞、彼此分離。下列說法中正確的是（ ）組卷：341引用：7難度：0.8 -
8．不同導體的電阻可能不同，下列能影響導體電阻大小的物理量是（ ?。?/h2>
組卷：38引用：6難度：0.9 -
9．關于家庭電路與安全用電，下列做法正確的是（ ?。?/h2>
組卷：22引用：1難度：0.7 -
10．如圖所示，圖甲為可調亮度的臺燈，圖乙為臺燈的電位器的結構圖，接線柱b與金屬滑片相連，轉動旋鈕可調節臺燈燈泡亮度。下列分析正確的是（ ?。?br />
組卷：174引用：2難度：0.6 -
11．下列電路圖與實物圖中，連接正確的是（ ?。?/h2>
組卷：54引用：1難度：0.5 -
12．小南同學梳理了教材中相關的力學知識，如圖所示，其中分析正確的是（ ）
組卷：46引用：1難度：0.7 -
13．如圖所示的電路中，電源電壓不變，閉合開關S，若將滑片P向右移動。則正確的是（ ?。?/h2>組卷：538引用：2難度：0.7 -
14．標有“220V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四種規格的燈泡，若都在正常工作，其中最暗的燈是（ ?。?/h2>
組卷：293引用：6難度：0.7
二、填空題（每空1分，共12分）
-

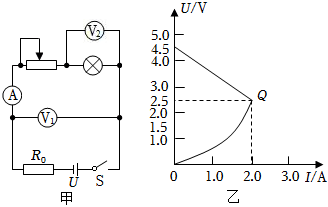

15．如圖甲所示，電源電壓為U保持不變，R0為定值電阻。閉合開關S，電流表A的示數為I，電壓表V1的示數U1，電壓表V2的示數為U2。移動滑動變阻器滑片得到在不同電流下的U1-I圖像和U2-I圖像，如圖乙所示。
（1）隨著電路中電流的增大，電壓表V1的示數U1（填“減小”或“增大”，下同），電壓表V2的示數U2。
（2）在U-I坐標系中兩條圖像在Q點相交，此狀態滑動變阻器連入電路的阻值是 Ω。
（3）根據圖像可求得：電源電壓U=V；定值電阻R0=Ω。組卷：63引用：1難度：0.4 -
16．有兩個燈泡L1、L2，分別標有“10V 10W”和“9V 5.4W”的字樣?？紤]電路安全，當串聯在電路中使用時，電源電壓是 V，電路的最大功率是 W，并聯在一起使用時，干路中的最大電流是 A，此時電路的最大功率是 W。
組卷：37引用：2難度：0.5 -
17．將一帶電的有機玻璃棒靠近帶正電的泡沫塑料小球時，相互作用情況如圖所示，由此可知：有機玻璃棒帶電，這是因?yàn)?!--BA-->。組卷：223引用：24難度：0.9 -
18．電功率計算公式：。電功率的推導式P==。
組卷：0引用：1難度：0.7 -
19．在圖甲所示的電路中，電源電壓為2V，電流表和電壓表均為實驗室常用的雙量程電表，當閉合開關后發現兩只電表的指針位置完全一樣，如圖乙所示，則燈L1的電阻為 Ω。
組卷：11引用：1難度：0.6 -
20．如圖是?絨玩具“圣誕?熊”，?熊體內有電池，兩只眼睛是兩個?燈泡，?熊右?朵相當于開關，??一捏右?朵，兩只“眼睛”就會同時發光，再捏一下，兩只“眼睛”同時熄滅。根據此現象，?明判斷?熊的兩只“眼睛”一定是串聯的。你認為他的判斷
（選填“合理”或“不合理”），理由是 。組卷：116引用：4難度：0.7
三、作圖題（每題2分，共4分）
-
21．如圖所示，在圖中畫出足球?qū)Φ孛鎵毫Φ氖疽鈭D。（按題目要求作圖）組卷：24引用：2難度：0.6 -
22．如圖所示，A、F為保險盒，D為控制兩個燈泡的總開關，B．C為額定電壓為220V的螺絲口燈泡，E為接大功率用電器的三孔插座。請把這些元件按照安全用電要求接入家庭電路中。
組卷：66引用：2難度：0.5
四、簡答題（共4分）
-
23．聰明的小明利用所學的物理知識輕輕松松幫媽媽將需要的蛋清和蛋黃分離：
（1）將雞蛋向碗沿碰一下如圖甲，蛋殼就破了。請分析打破雞蛋選擇向“碗沿”碰的原因是什么？
（2）用手按壓空礦泉水瓶，把瓶口貼著蛋黃如圖乙，松手后蛋黃會被吸進瓶里。讓蛋黃、蛋清分開的原因是什么？組卷：192引用：7難度：0.7
五、實驗題（每空1分，共31分）
-
24．為了測量定值電阻的阻值，某同學連接了如圖甲所示的電路，電源電壓保持3V不變，滑動變阻器規格為“30Ω，0.5A”。
（1）圖甲中有一根導線接錯了，請你在這根導線上打“×”，并補畫出正確的那根導線。
（2）正確連接電路后調節滑動變阻器進行了4次測量，第4次測量時電流表示數如圖乙所示，則此時的電流是 A，這一次測量算出的電阻值是 Ω（保留1位小數）。
（3）在不改變現有電路的前提下，并不能完成上述表格中的某次實驗，經詢問得知有一組實驗數據是該同學編造的，第 （填實驗序號）次實驗數據是編造而來，剔除這組數據后才能最終算出該定值電阻的阻值。實驗序號 1 2 3 4 電壓U/V 0.6 1.2 1.8 2.8 電流J/A 0.05 0.10 0.15
（4）仔細觀察發現，定值電阻上也標有“xΩ 0.5A”字樣，其中“0.5A”表示定值電阻可通過的最大電流。電流一旦超過0.5A，定值電阻不一定被損毀，但會對測量結果造成很大影響，這是因?yàn)?。組卷：113引用：1難度：0.5 -

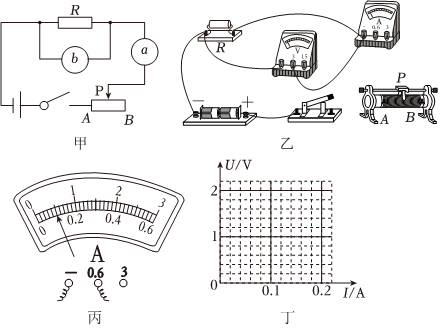

25．某班同學在做“探究通過導體的電流與電壓、電阻的關系”的實驗。
（1）如圖，甲圖中a是 表，b是 表；請把乙圖實物電路連接完整。要求：實驗中，當滑動變阻器往右移時，電流表示數變大。
（2）同學們?cè)趯?shí)驗中出現的故障，電流表示數為0，電壓表示數近似電源電壓，產生原因是：。
（3）探究實驗數據記錄如下表：
①第1次實驗的電流表示數如圖丙所示為 A（請同時將數據記錄在下面實驗數據表的相應空白位上）。實驗序號 1 2 3 電阻R/Ω R 電壓U/V 1 1.5 2 電流I/A 0.15 0.2
②根據表中記錄的“探究導體的電流與電壓的關系”數據，在圖丁中進行描點連線數據處理。組卷：17引用：2難度：0.5 -
26．熱敏電阻用來測量溫度的變化，靈敏度較高。某實驗小組利用熱敏電阻將一電流表改裝為溫度計，實驗電路如圖所示。實驗室提供的實驗器材有：電流表（量程為0～0.6A），學生電源輸出電壓恒為24V，滑動變阻器R1（最大阻值為10Ω），滑動變阻器R2（最大阻值為50Ω），單刀雙擲開關，用防水絕緣材料包裹的熱敏電阻RT，導線若干。已知該熱敏電阻的阻值與攝氏溫度t的關系為RT=2t-10（Ω），實驗步驟如下：
a.按照電路圖連接好實驗器材；
b.為不燒壞電流表，將滑動變阻器的滑片P調節到a端；然后將單刀雙擲開關擲于c端，調節滑片P使電流表指針指在滿刻線位置，并在以后的操作中使滑片P位置不變；
c.將單刀雙擲開關擲于d端，根據熱敏電阻的阻值隨溫度變化的關系，計算出電流表刻度盤各個電流值對應的溫度值，重新標注刻度盤，改裝成溫度計；
d.在容器中倒入適量的熱水，隨著熱水溫度的下降，讀出對應的溫度值。
（1）根據實驗要求，電路中的滑動變阻器應選 （選填“R1”或“R2”）。
（2）當電流表示數為0.24A時，對應的溫度值為 ℃；熱水溫度t與電流I之間的函數關系式t=（函數關系式中的數字均不帶單位）。
（3）改裝后的刻度盤的特點是低溫刻度在刻度盤的 （選填“左”或“右”）側。組卷：133引用：1難度：0.2 -
27．在“探究導體的電阻跟哪些因素有關”的實驗中：
（1）甲同學的猜想是：①電阻可能與導體的材料有關。乙同學的猜想是：②電阻可能與導體的溫度有關。丙同學的猜想是：③電阻可能與導體的橫截面積有關。根據你掌握的電學知識，你認為：④電阻還與 有關。金屬絲代號 材料 長度/m 橫截面積/mm2 A 錳銅 1 0.2 B 錳銅 1 0.1 C 鎳鉻 1 0.1 D 鎳鉻 0.5 0.1
（2）現有錳銅和鎳鉻材料制成的各種不同規格的金屬絲，規格如上表。選用金屬絲A和B進行實驗，可以探究 （選填“甲”、“乙”或“丙”）同學的猜想。要想探究猜想①應該選用 （選表格中金屬絲的字母代號）兩根金屬絲進行實驗。組卷：15引用：4難度：0.7 -

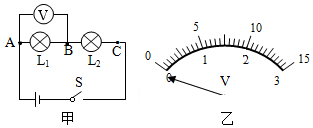

28．小明在探究“串聯電路中電壓的規律”時，設計了圖甲所示的電路圖，并進行了如下的實驗：
（1）連接電路前，小明發現電壓表指針如圖乙所示，接下來的操作是 。
（2）小明根據圖甲連接好電路，閉合開關后，發現只有一盞燈發光且電壓表示數為電源電壓，若只有L1或L2中的一處發生故障，則故障可能是 。
（3）排除故障后，小明進行實驗并收集了數據記錄在下表中：
小明分析數據后，得到了兩個結論：UAB/V UBC/V UAC/V 1.4 1.4 2.8
①在串聯電路中，各用電器兩端電壓之和等于電源電壓；
②在串聯電路中，各用電器兩端電壓相等。
你認為小明的兩個結論中 （選填“①”或“②”）是錯誤的，造成這種錯誤的原因是 ；另外，小明的設計方案還存在一個不足之處是只進行了一次實驗，實驗結論不具有普遍性。
（4）小明在測L2兩端的電壓時，為了節省時間，電壓表所接的B接點不動，只將A點導線改接到C點上，這個方法 （選填“能”或“不能”）測出L2兩端的電壓，理由是 。組卷：59引用：2難度：0.5
四、計算題（共21分）
-
29．某品牌汽車安裝有電加熱座椅墊，該座椅墊有“高溫”“低溫”兩個擋位，其電路簡化原理圖如圖甲所示，其中電源電壓為60V保持不變，熔斷器（電阻忽略不計）的熔斷電流為2.5A，高溫功率為90W，低溫功率為40W。求：
（1）R1的阻值；
（2）小明把電路原理圖改為乙圖，也設有兩個擋位，但有一個擋位無法正常使用，請通過計算分析原因。
（3）小朋把電路原理圖改為丙圖，移動R滑片可以連續調節R1的電功率，使R1的最小功率與最大功率之比為4：25，滑動變阻器R的最大阻值應為多少？
組卷：291引用：2難度：0.6 -
30．在如圖所示的電路中，電源電壓為18V不變，滑動變阻器R2上標有“30Ω 2A”的字樣，閉合開關S后，當電流表（0～0.6A和0～3A）的示數為1A時，電壓表（0～3V和0～15V）的示數為10V，求：
（1）電阻R1的阻值；
（2）移動滑片使電路達到的最小電流；
（3）在電壓表和電流表不改變量程的情況下，為使電路正常工作，滑動變阻器R2連入電路的阻值范圍。組卷：1779引用：5難度：0.4 -
31．額定電壓為2.5V的小燈泡連入如圖所示的電路中，電源電壓不變，滑動變阻器R0的最大阻值為20Ω。閉合開關S，當滑動變阻器的滑片恰好在b端時，電壓表的示數值為2V，此時小燈泡的實際功率為0.4W；然后滑片從b端向a端滑動，當電流表的示數值為0.3A時，小燈泡恰好正常發光。通過計算回答下列問題：
（1）小燈泡的額定功率是多少？
（2）電源電壓為多少？組卷：23引用：2難度：0.5
