2024-2025學年河南省商丘市睢縣九年級（上）期末物理試卷
發布：2025/7/15 1:0:4
一、填空題（本題共6小題、每空1分，共14分）
-
1．如圖所示是在家庭電路中正常使用的三孔插座，用試電筆進行測試時，能使氖管發光的是 （填數字）孔，一次小李同學家的空氣開關突然跳閘了，造成此現象的原因可能是他家里用電器的總功率過大或電路中發生了 現象。組卷：100引用：6難度：0.7 -
2．人們用冷水冷卻汽車發動機，用熱水取暖，主要是因為水的較大。通常情況下，與同等質量的其他物質構成的物體相比，升高或降低相同溫度，水吸收或放出的熱量較（填“多”或“少”）。
組卷：97引用：31難度：0.9 -
3．如圖所示為電磁炮的原理簡化圖。炮彈上固定的金屬桿和金屬軌道接觸，并與電源構成閉合電路，通電后金屬桿就會受到向右的力，于是將炮彈發射出去。如果同時改變磁場方向和金屬桿中的電流方向，金屬桿將會受到向 （選填“左”或“右”）的力。電磁炮的發射原理與 （選填“電動機”或“發電機”）的原理相同。組卷：122引用：1難度：0.7 -
4．如圖所示，是直流電鈴的工作原理示意圖，鈴錘與銜鐵一端固定，銜鐵與彈性片相連，在自然情況下彈性片是和螺釘接觸的。接通電源，電磁鐵具有 從而吸引銜鐵，鈴錘敲擊鈴?fù)氚l(fā)聲，同時彈性片與螺釘 導致斷電，此時電磁鐵釋放銜鐵，彈性片又和螺釘 ，使電路通電，鈴?fù)氚l(fā)聲，如此往復循環。組卷：678引用：4難度：0.3 -
5．如圖是一種手搖發電的手電筒，當沿圖中箭頭方向來回?fù)u動時，燈泡就能發光。這個手電筒殼體透明，可以清晰地看到里面有線圈，搖動時，可以感覺到有一個物塊在來回運動。小明猜想這個物塊是磁體，依據是：磁體運動時，閉合線圈切割磁感線產生 ，線圈相當于電路中的 。組卷：818引用：11難度：0.6 -
6．如圖是?絨玩具“圣誕?熊”，?熊體內有電池，兩只眼睛是兩個?燈泡，?熊右?朵相當于開關，??一捏右?朵，兩只“眼睛”就會同時發光，再捏一下，兩只“眼睛”同時熄滅。根據此現象，?明判斷?熊的兩只“眼睛”一定是串聯的。你認為他的判斷
（選填“合理”或“不合理”），理由是 。組卷：116引用：4難度：0.7
二、選擇題（本題共8小題，每小題2分，共16分。第7-12題每小題只有一個選項符合題目要求，第13-14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全的得1分，有錯選的得0分）
-
7．質量相等、初溫相同的鐵塊和銅塊（已知c鐵＞c銅），使它們吸收相同的熱量后讓它們彼此接觸，則（ ?。?/h2>
組卷：230引用：5難度：0.7 -
8．如圖所示，四只小鳥分別停在電路的不同位置，下列關于小鳥觸電的判斷，正確的是（ ）。
組卷：3引用：0難度：0.9 -
9．關于能源、電磁波、超聲波等物理知識，下列說法中正確的是（ ?。?/h2>
組卷：68引用：2難度：0.7 -
10．關于電阻大小下列正確的是（ ?。?/h2>
組卷：30引用：2難度：0.9 -
11．如圖所示是“探究電磁鐵磁性強弱與哪些因素有關”的實驗裝置，關于此裝置及實驗，以下說法正確的是（ ?。?/h2>組卷：1引用：0難度：0.6 -
12．如圖所示，用與絲綢摩擦過的玻璃棒接觸不帶電的驗電器的金屬球時，發現驗電器金屬箔片張開。下列說法錯誤的是（ ）
組卷：53引用：5難度：0.7 -
13．小林設計了如圖所示的四種電路用于測量小燈泡額定功率（已知小燈泡的額定電壓、定值電阻R0的阻值），其中不能完成測量目的電路是（ ?。?/h2>
組卷：321引用：2難度：0.5 -
14．同學們進行實驗探究的實驗裝置如圖甲、乙所示，對兩個實驗裝置的判斷中不正確的是（ ?。?br />
組卷：57引用：3難度：0.7
三、作圖題（本題共2小題，每小題2分，共4分）
-
15．請將圖中的開關、電燈、保險絲、插座、三孔插座接入電路（其中插座準備接大功率用電器、三孔插座準備接洗衣機），使其符合安全用電的原則。組卷：26引用：3難度：0.6 -
16．光線L射到某平面鏡上，使其沿水平方向傳播，如圖所示，請在圖中畫出平面鏡（圖中要顯示作圖痕跡）。組卷：654引用：10難度：0.7
四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
-
17．如圖所示，在探究“產生感應電流的條件”實驗中：
（1）本實驗是通過觀察 的現象來判斷是否有感應電流產生的；若閉合開關，保持蹄形磁體靜止，當導體AB向左運動時，靈敏電流計指針向左偏轉，則使AB向右運動，且同時改變磁極的方向，會觀察到靈敏電流計的指針向 （填“左”或“右”）偏轉。
（2）為繼續探究感應電流大小與什么因素有關，小麗嘗試了如下操作，無效的是 。
A.換磁性更強的磁體
B.增大切割磁感線運動的速度
C.由斜著切割磁感線改為垂直切割
D.由左右運動改為上下、前后運動
（3）根據本實驗中探究出來的實驗結論還可以用來制作 （填“動圈式話筒”或“揚聲器”）。組卷：106引用：1難度：0.7 -

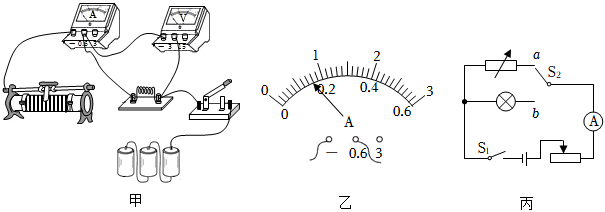

18．在“伏安法測電阻”的實驗中，實驗器材有干電池3節（電源電壓4.5V）、電流表和電壓表各一只、滑動變阻器一個、待測電阻一個、開關和導線若干。
（1）用筆畫線代替導線，將圖甲中所示實驗電路連接完整（要求：滑動變阻器的滑片向左移動時，電流表的示數變大）；
（2）閉合開關，小亮多次調節滑動變阻器的滑片，記錄實驗數據如表：
根據如圖乙中第1次實驗時電流表的示數，結果為 A；實驗次數 1 2 3 4 電壓U/V 1.6 2.0 2.4 3.0 電流I/A 0.19 0.25 0.30
（3）如果電流表有示數，而電壓表無示數，可能是定值電阻 ；
（4）利用四次實驗數據，算出待測電阻的阻值為 Ω（結果保留整數）；
（5）上述實驗結束后，小亮和同學們還想測量額定電流為I1的小燈泡的額定功率，他們設計了如圖丙所示的實驗電路。請完成實驗步驟：
①閉合開關S1，開關S2連接b,移動滑動變阻器的滑片，使電流表示數為I1；
②保持滑動變阻器的滑片位置不變，開關S2連接a,調節電阻箱的阻值，使電流表示數為I1，讀出電阻箱的示數為R0；
③則小燈泡的額定功率的表達式為P額=（用字母表示）。組卷：35引用：1難度：0.5 -

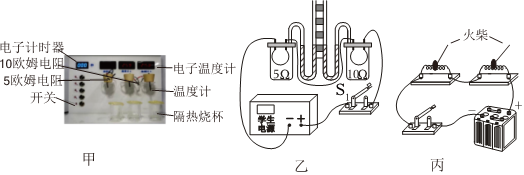

19．在學習“電流通過導體時產生熱量與哪些因素有關”時，三個項目化學習小組的同學分別采用如圖所示的三種實驗裝置進行探究。
（1）從能量轉化的角度考慮，焦耳定律是 的具體體現。
（2）三個裝置中，采用了不同的被觀測量來體現產熱的不同。如甲實驗是觀察電子溫度計示數的高低來體現；請說出乙和丙實驗觀測的量是：。
（3）完成上述實驗后，小明想繼續利用裝置乙探究“電流通過導體產生的熱量與電流之間的關系”，接下去他應該怎么做？請你將他的實驗設計圖補充完整（可以增加一個任意阻值的電阻絲，導線若干）（圖見答題卷）
（4）小明利用裝置乙能否得出Q=I2Rt的實驗結論？理由是 。組卷：6引用：0難度：0.5
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
-
20．在如圖甲所示的電路中，電源電壓保持不變，滑動變阻器R2上標有“60Ω 0.5A”的字樣。將R2的滑片P調至最右端時，閉合開關S，電流表A的示數為0.2A，電壓表V1的示數如圖乙所示。
（1）定值電阻R1和滑動變阻器R2是 （選填“串聯”或“并聯”）連接的；電壓表V1的示數為 V；
（2）求定值電阻R1的阻值；
（3）求電源電壓。組卷：15引用：1難度：0.5 -
21．小華家買了一個家用電吹風，如圖甲所示。其簡化電路如圖乙所示，主要技術參數如表。
（1）當電吹風吹冷風時，正常工作5min消耗的電能是多少？型號 SHZ2010-624 熱風溫度 50℃～75℃ 額定功率 熱風時：1000W 冷風時：120W 額定電壓 220V 質量 0.5kg
（2）當選擇開關旋至何處時，電吹風正常工作的功率最大？此時電路中的總電流是多大？
（3）當電路供電電壓為198V時，電吹風電熱絲的實際電功率為多大組卷：287引用：1難度：0.5
