2021-2022學年湖北省襄陽市棗陽市九年級（上）期末物理試卷
發布：2025/7/15 16:0:10
一、單項選擇題（請把正確答案的序號填在下面的答題卡中，每小題2分，共24分）
-
1．在“探究電流與電壓關系”的實驗中，分別用R1、R2兩個電阻進行探究，并根據數據繪制出如圖所示的U-I關系圖象，從圖中可以看出R1與R2的大小關系是（ ?。?/h2>組卷：171引用：3難度：0.5 -
2．用穩定的熱源給一個物體均勻加熱，設物體吸收的熱量與加熱時間成正比，得到其溫度隨時間變化的曲線如圖所示，那么它在固態時的比熱與液態時的比熱之比是（ ?。?/h2>組卷：742引用：12難度：0.7 -
3．如圖所示，R1是定值電阻，R2是滑動變阻器，電源電壓保持不變，當滑動變阻器R2的滑片P由b向a滑動時，以下說法正確的是（ ?。?/h2>組卷：311引用：1難度：0.5 -
4．沖調咖啡時總能聞到濃濃的香味。以下關于咖啡的說法正確的是（ ?。?/h2>
組卷：72引用：1難度：0.8 -
5．一位同學連接了如圖所示的電路，閉合開關后，無論怎樣移動滑動變阻器的滑片，電流表始終無示數，電壓表指針偏轉了較大的角度。若電路中只有一處發生故障，則故障的原因可能是（ ）組卷：735引用：6難度：0.8 -
6．在如圖示家庭電路中，閉合開關S，發現燈泡不發光。此時用測電筆判斷故障，測電筆檢測a點、b點和c點時均發光，檢測d點時不發光，由此可以判斷（ ?。?/h2>組卷：576引用：2難度：0.6 -
7．如圖所示為游樂園的過山車運行的情境，下列說法正確的是（ ?。?/h2>組卷：31引用：2難度：0.5 -
8．如圖所示，圖中兩條直線分別表示甲、乙兩種物質吸熱后溫度升高的情況，圖中橫坐標是物質溫度的變化，縱坐標是物質吸收的熱量，則（ ?。?/h2>組卷：26引用：4難度：0.8 -
9．小林設計了一款智能體溫計，圖示為體溫計的內部電路圖，用電表示數大小反映溫度高低，熱敏電阻R1的阻值隨溫度的升高而增大，定值電阻R2起保護電路的作用。下列分析正確的是（ ）
組卷：31引用：3難度：0.7 -
10．家庭電路中，下列哪種情況會使熔絲熔斷（ ?。?/h2>
組卷：255引用：6難度：0.7 -
11．將L1“3.8V 0.3A”和L2“2.5V 0.3A”兩燈連成如圖所示的電路。閉合S及S1，以下說法正確的是（ ?。?/h2>組卷：326引用：2難度：0.7 -
12．取兩個相同的驗電器A和B，使A帶電，B不帶電，用帶絕緣柄的金屬棒把A和B連接起來，如圖所示，可觀察到A金屬箔的張角變小，B金屬箔的張角變大，則（ ）組卷：458引用：8難度：0.8
二、填空題（請將正確的答案填寫在橫線上，每空1分，共17分）
-
13．為了做好疫情防護工作，校園內消毒后能聞到消毒液的味道，這是現象；將50mL的水和50mL的酒精充分混合，混合后水與酒精的總體積小于100mL，該現象說明分子間有；如圖所示，把兩塊表面光滑干凈的鉛壓緊，它們能結合在一起，甚至還能吊起一個大鉤碼，這說明分子間存在（選填“引力”或“斥力”）。組卷：389引用：4難度：0.5 -

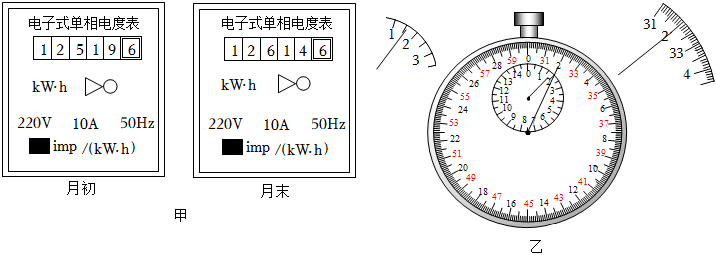

14．小明家的電能表上有一個數據看不清楚，如圖所示，電能表記錄了他家月初和月末的示數，則他家本月消耗電能 kW?h；為了弄清楚電能表上看不清的數據，他首先讓電路中一個額定功率為1000W的電熱水壺單獨正常工作，觀察到電能表的指示燈閃爍92次所用時間如圖乙所示，則這個電能表上看不清的數據應該標的是 imp/（kW?h）。
組卷：84引用：2難度：0.6 -
15．甲、乙兩個電阻的U-I關系如圖所示，則甲的電阻 （選填“大于”、“小于”或“等于”）乙的電阻。若將兩電阻并聯接在電源電壓為2V的電路中，則干路中的電流為 A；若將兩電阻串聯接在某電源兩端，且通過甲的電流為0.3A，則電源電壓為 V。組卷：11引用：1難度：0.5 -
16．小張同學設計了一種測電阻的方法，電路圖如圖所示。Rx為待測電阻，電源電壓恒定，定值電阻R0=20Ω。實驗步驟如下：
（1）保持開關S2斷開，閉合開關S、S1，讀出并記錄電流表示數I1=0.3A。
（2）斷開開關S1，閉合開關S、S2，讀出并記錄電流表示數I2=0.5A。處理實驗數據，可求得Rx=Ω。組卷：88引用：1難度：0.7 -
17．如圖所示的電路中，電源電壓保持不變，當開關S1、S2都閉合時，電流表的示數為0.5A，電壓表的示數為3V；將電壓表和電流表的位置互換后，只閉合開關S2，電流表的示數為0.2 A．則電源電壓U=V，定值電阻R1=Ω，R2=Ω。組卷：740引用：6難度：0.5 -
18．淘氣的小明把圖釘按在鉛筆的一端，手握鉛筆讓圖釘冒在課桌上來回摩擦幾下后，發現圖釘冒變燙了，這是用的方法改變了物體的內能。把瓶裝水放在冰箱里，一會兒變涼了，這是用的方法改變了物體的內能。
組卷：283引用：76難度：0.9 -
19．電阻絲A和B材料、長短都相同，粗細不同。將他們按圖所示連入電路，閉合開關S，則通過電阻絲A的電流IA和電阻絲B的電流IB的大小關系是IAIB，他們的電阻大小關系是RARB（填“＞”或“＜”或“=”）。組卷：76引用：7難度：0.7
三、作圖與實驗（每空每圖均1分，24題2分，共19分。）
-
20．在研究“電流與電阻關系”的實驗中，滿足實驗要求的器材有：A．電源（電壓恒為9V）；B．電流表A（量程0～0.6A，0～3A）；C．電壓表V（量程0～3V，0～15V）；D．滑動變阻器R；E．電阻箱R0；F．開關S一個，導線若干。則：
（1）請用鉛筆畫線代替導線在圖甲中將實驗器材連接起來，使之成為符合實驗要求的電路（電流表選用0～0.6A的量程，電壓表選用0～15V的量程，部分導線已經連接好）。
（2）在實驗過程中，當電阻箱R0的阻值變小時，為了完成該實驗探究，應該將滑動變阻器R的滑片P向端滑動（選填“A”或“B”）。
（3）在實驗中，為了獲得多組不同的數據，改變電阻箱R0的阻值，移動滑動變阻器的滑片，測出相應的電流值I，并記錄。在平面直角坐標系中，若以電流I為縱坐標，以1/R為橫坐標，使圖象完全在經過坐標原點的直線上（電壓、電流、電阻的單位分別為V，A，Ω）。（在某次實驗中，當電阻箱R0的阻值為50Ω時，電流表相應的示數如圖乙所示，此時電壓表的示數為V；測出多組數據后，按上述方法用描點法作圖，在連線時發現只有一個點（0.04；0.20）使圖象明顯不能成為一條直線，經實驗小組同學回憶，是由于將電阻箱R0的阻值由Ω變換為該數據點對應的阻值時，沒有調節滑動變阻器的滑片就讀取了電流值而造成的。組卷：121引用：1難度：0.4 -
21．如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，將四段電阻絲a、b、c、d分別密封在完全相同的盒子內，盒內封閉一定量的空氣，其中圖乙中另取阻值為5Ω的電阻在盒外與盒內電阻并聯。
（1）在實驗中電流通過電阻時產生熱量的多少是通過觀察U形管中 來比較的，應用的物理科學探究方法是 。
（2）圖甲可探究電流產生的熱量與 的關系，通電一段時間后，（選填“左”或“右”）側盒子中的電阻產生的熱量多。
（3）圖乙可探究電流產生的熱量與 的關系。
（4）實驗的結論可進一步用公式 來表達。由公式可知，圖乙中左右兩側盒子中的電阻產生的熱量之比為 。
（5）將圖乙右側兩個電阻都放入密封盒中，可探究電流產生熱量和 的關系。組卷：563引用：1難度：0.5 -

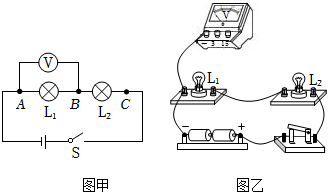

22．在“探究串聯電路電壓規律”實驗中，小亮按照如圖甲所示的電路圖，連接了如圖乙所示的電路。
（1）請按照圖甲電路圖，幫小亮用筆畫線代替導線將圖乙實物圖補充完整。
（2）閉合開關，測出燈泡L1兩端電壓UAB。
（3）電壓表所接B點不動，只斷開A接點，并改接到C接點上，測量燈泡L2電壓UBC。你認為這種接法 （填“正確”或“不正確”），原因是 。
（4）在測量L1兩端電壓時，突然兩燈熄滅，電壓表的示數變大，則電路的故障可能是 。組卷：33引用：1難度：0.7 -
23．小劉和小強在實驗室做實驗時，發現某一小燈泡上有“2.5V，***W”的字樣，其中額定功率看不清楚，他想要測出該燈泡的額定功率，所用的器材有：電壓約為6V的電源，額定電壓為2.5V的小燈泡，以及滑動變阻器、電壓表、電流表、開關和若干導線。
（1）小劉按照甲圖正確連接電路并檢查無誤后，閉合開關，發現電壓表、電流表均有較小的示數，但小燈泡不亮，原因可能是。
（2）該實驗的原理是。
（3）小劉通過移動滑片P，分別記下了多組對應的電壓表和電流表的讀數，并繪制成了如圖乙所示的U-I圖象。根據圖乙所提供的信息，可計算出小燈泡的額定功率是W。
（4）若實驗室提供的滑動變阻器有A：“10Ω 1.5A”、B：“20Ω 1A”兩種規格，則本實驗中應選用滑動變阻器的規格為（填對應符號）。
（5）小強經過仔細思考，覺得利用這個燈泡還可以測量未知電阻Rx的阻值，他設計了如圖丙所示的電路進行實驗：
a.閉合開關S1，斷開S2，讀出電流表的示數，記為I1；
b.斷開開關S1，閉合S2，讀出電流表的示數，記為I2；
c.根據乙圖的U-I圖象，找到燈泡此時對應的電壓值，記為U，
則待測電阻的阻值表達式：Rx=（利用題中字母表示）。
（6）小劉觀察了小強的實驗后，覺得還可以改成圖丁的電路測量Rx，在小強實驗的基礎上通過調節滑動變阻器來獲得多組數據以減小誤差，他的做法是（選填“正確”“錯誤”）的，原因是。組卷：51引用：1難度：0.3 -
24．如圖所示，A、F為保險盒，D為控制兩個燈泡的總開關，B．C為額定電壓為220V的螺絲口燈泡，E為接大功率用電器的三孔插座。請把這些元件按照安全用電要求接入家庭電路中。
組卷：66引用：2難度：0.5
四、計算題（第35題4分，第36題6分，共10分）
-
25．綜合探究題
小明同學學習了家庭電路知識后，研究了家中的照明燈具。他家中的燈具有兩類，一類是日光燈，另一類是白熾燈。他查閱有關資料得知：日光燈的玻璃燈管實際是一種低氣壓放電管，燈管兩端裝有電極（俗稱燈絲），內壁涂有鎢酸鎂，硅酸鋅等熒光物質。制造時抽去空氣，充入少量水銀和氬氣。通電后，管內因水銀蒸氣放電而產生紫外線，紫外線激發熒光物質使其發出可見光，即“光致發光”。
（1）“光致發光”中的第一個“光”指的是。
（2）下邊是明亮程度相當?shù)陌谉霟艉腿展鉄舻膶φ毡恚堁a充完整表格內容。
（3）從能量角度分析白熾燈發光效率不高的原因是什么。燈名稱 發光原理 功率/W 工作溫度/℃ 白熾燈 120 2400 日光燈 光致發光 40 50
（4）他利用學到的知識設計了一種可調節光亮度的電路，如圖所示，將此電路接入家庭電路中時，A接（填“火”或“零”）線。他所用的電阻R1阻值為200Ω，R2的阻值為284Ω，當開關扳向觸點1時，燈泡正常發光，已知燈泡的規格為“220V 100W”，電源電壓為220V，當開關S分別扳向觸點1、2、3時燈泡的亮度隨之發生變化，問：當開關S扳向哪個觸點時，燈變得最暗，計算此時通電1min小燈泡消耗的電能是多少？（設燈泡的電阻不隨溫度的改變而改變）
（5）指出該同學設計的調光電路還存在什么缺陷，針對存在的缺陷在下面空白處畫出一種改進后的電路圖。
缺陷：
電路圖：組卷：100引用：1難度：0.5 -
26．如圖，電源兩端電壓為12V且保持不變，燈泡L標有“6V 6W”的字樣?；瑒幼冏杵鱎2的最大阻值為40Ω。（不考慮溫度對燈泡電阻的影響）求：
（1）燈泡的電阻；
（2）當開關S閉合，S1、S2斷開，滑動變阻器R2接入電路的電阻為18Ω時，燈泡兩端的電壓；
（3）當開關S、S1、S2都閉合，將滑動變阻器的滑片P移到最右端時，電流表示數為1.5A，此時R1消耗的電功率。組卷：1972引用：14難度：0.6
