2021-2022學年河北省唐山市豐南區九年級（上）期末物理試卷
發布：2025/7/15 17:0:16
一、選擇題：（本大題共19個小題，1-16為單選題每小題2分，17、18、19題為多選題，四個選項中至少有兩個選項符合題意，每小題2分，全對得3分，選對不全得2分。共41分。）
-
1．如圖所示，閉合S，當滑片P向a端移動時，條形磁體對水平地面的壓強（ ?。?/h2>組卷：4引用：1難度：0.6 -
2．改變物體的內能的方法有兩種。下列增大鐵絲內能的四個做法中，與另外三個方法不同的是（ ?。?/h2>
組卷：67引用：6難度：0.8 -
3．小軍同學根據他在電學實驗課上獲得的實驗數據，繪制出如圖所示的圖象。其中圖甲表示電阻R1，圖乙表示電阻R2。根據圖象信息可判斷（ ?。?/h2>組卷：1040引用：12難度：0.6 -
4．某國產新款智能手機，支持最新的超級快充技術。該手機在通過超級快充模式充電時，消耗的功率為40W，充電器輸出電壓為10V，則充電電流為（ ?。?/h2>
組卷：952引用：7難度：0.8 -
5．如圖所示，電源電壓不變，閉合開關S1，電流表示數為0.7A，再閉合S2，電流表示數變化了0.3A，則同時閉合S1、S2后，相同時間內R1、R2消耗的電能之比是（ ?。?/h2>組卷：1616引用：5難度：0.6 -
6．下列數據最接近實際的是（ ?。?/h2>
組卷：43引用：4難度：0.7 -
7．改革開放以來，我國人民的生活水平有了較大的提高，電冰箱、空調機、電視機等家用電器普遍進入家庭。觀察下圖所示四種家用電器的銘牌，下列說法正確的是（ ?。?br />
組卷：193引用：19難度：0.9 -
8．如圖所示四個圖的裝置可以用來演示物理現象，下列表述正確的是（ ）
組卷：251引用：5難度：0.7 -
9．如圖甲所示電路中，R0為定值電阻，R1為滑動變阻器。閉合開關S，將滑動變阻器的滑片從a端滑至b端，將滑動變阻器消耗的電功率與電流關系的繪制成如圖乙的圖象。則下列判斷（ ?。?br />①該電路的最大電流是1A
②該滑動變阻器的最大阻值是50Ω
③該過程中電壓表的示數可達10V
④R0的功率變化范圍為0.4～14.4W組卷：791引用：9難度：0.5 -
10．下面說法中不能用分子運動論來解釋的是（ ?。?/h2>
組卷：3引用：1難度：0.9 -
11．阻值為48.4Ω的電爐子，接在照明電路中，正常工作60s,電流通過電爐子所做的功為（ ?。?/h2>
組卷：28引用：1難度：0.5 -
12．有兩個電路元件A和B，通過元件的電流與其兩端電壓的關系如圖甲所示。把它們并聯在電路中，如圖乙所示，閉合開關S，這時電流表的示數為0.9A，則電源電壓和元件B的電功率分別是（ ?。?/h2>組卷：1955引用：12難度：0.5 -
13．在番茄上相隔一定距離分別插入銅片和鋅片，即為番茄電池。將銅片、鋅片與電壓表相連，如圖所示。下列說法不正確的是（ ?。?/h2>組卷：48引用：2難度：0.8 -
14．如圖所示為四沖程內燃機工作示意圖，下列說法正確的是（ ）
組卷：694引用：3難度：0.6 -
15．在實踐活動中，小明設計的電子測力計原理如圖所示，其中M、N均為絕緣材料，M、N間有可收縮的導線，彈簧上端和滑動變阻器R2的滑片P固定在一起，電源電壓恒定，R1為定值電阻，壓力F與R2連入電路的阻值大小成正比。閉合開關S，則電壓表示數U、電流表示數I與壓力F的關系圖像可能正確的是（ ）組卷：399引用：2難度：0.5 -
16．如圖所示電路，閉合開關后，甲、乙兩燈泡均正常發光。過一會兒，其中一個燈泡突然熄滅，但兩電表指針仍有讀數，與之前相比并沒有明顯的變化。造成此現象的原因可能是（ ）組卷：164引用：7難度：0.7 -

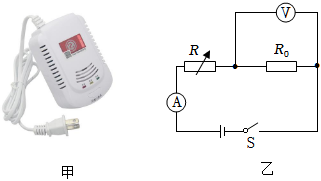

17．如圖甲所示是天然氣泄漏報警器，圖乙是報警器的工作原理圖。其中，R是氣敏電阻，R0是定值電阻，阻值為40Ω。氣敏電阻R阻值隨空氣中天然氣濃度的變化規律如表所示，電源電壓恒為12V。下列說法正確的是（ ?。?br />
濃度/（mg?m-3） 0 0.1 0.2 0.3 0.7 … 電阻R/Ω 60 40 30 20 10 … 組卷：116引用：1難度：0.5 -
18．如圖所示，電源電壓恒為6V，定值電阻R1的阻值為5Ω，滑動變阻器R2的銘牌上標有“10Ω、2A”的字樣，電流表和電壓表選用的量程分別為“0～0.6A”和“0～15V”。當閉合開關S，在保證電路中各元件安全的情況下，移動滑動變阻器的滑片P，則下列正確的是?（ ?。?/h2>組卷：500引用：2難度：0.5 -
19．下列有關家庭電路和安全用電的說法中正確的是（ ?。?/h2>
組卷：36引用：1難度：0.8
二、填空題（本大題共8個小題：每空1分，共24分。請將正確答案填寫在題中的模線上。）
-
20．學習完家庭電路后，圓圓在家里操作了試電筆，如圖甲所示，它的作用是 ；還在家里看到了她爸爸平時用來家電維修用的電工膠布，如圖乙所示，她查閱資料，介紹了電工膠布有耐高溫性、良好的阻燃性和 （選填“導電”或“絕緣”）性，用于綁扎導線之間的接頭。組卷：48引用：1難度：0.6 -
21．如圖是某款電熱水龍頭的電路原理圖。R1、R2為電熱絲，通過旋轉手柄可使扇形開關S同時接觸兩個相鄰觸點，實現冷水、溫水、熱水擋之間的切換。當開關同時接觸2、3觸點時，水龍頭放出的是水（選填“冷”、“溫”“熱”）。若R2=2R1，水龍頭在溫水擋正常工作時電功率為2000W，則它在熱水擋正常工作1min消耗的電能為J。組卷：7334引用：72難度：0.5 -
22．如圖所示，這是電磁繼電器的工作原理圖，閉合開關后，（選填“電動機”或“燈泡”）工作，此時電磁鐵的上端為 （選填“N”或“S”）極。組卷：75引用：1難度：0.5 -
23．如圖所示的實驗中，接通電源，發現當蹄形磁體中間的錳銅導體棒向左運動，保持其他條件不變，只把錳銅導體換成質量和長度都相同、阻值更大的鎳鉻導體，再次閉合開關，導體向左運動的速度變慢，說明通電導線在磁場中受力大小與 有關，把磁體兩極對調放置時，發現導體向 運動，這個現象說明通電導線在磁場中受力方向與 有關。組卷：40引用：0難度：0.7 -
24．小紅家電能表表盤如圖所示，從電能表使用的角度考慮，她家同時使用的用電器總功率不能超過 W。當她家中只有電飯煲單獨工作時，5min內電能表指示燈閃爍了180次，則該電飯煲以該功率工作0.75h消耗電能 kW?h。組卷：18引用：2難度：0.6 -
25．如圖，小華家電能表的示數是度，他只讓某電水壺工作，發現在10分鐘內電能表盤轉過了600轉，則該電水壺的實際功率為W．不計能量損失，如果該電水壺正在給2L水加熱，水溫升高40℃時，加熱時間為s。組卷：316引用：26難度：0.7 -
26．在相同時間內R1產生的熱量比R2產生的熱量 （選填“多”或“少”），若電路中的電流為0.5A，則1min內電流通過R1產生的熱量為 J。組卷：24引用：1難度：0.7 -
27．小明學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的表盤在6分鐘里轉動了320次，則他家電飯煲的實際功率是 W。組卷：151引用：2難度：0.7
三、作圖與實驗探究題（本大題共4個小題，28題作圖題4分，其余各題每空1分，共21分。）
-
28．螺線管通電后，小磁針靜止時指向如圖所示，請?jiān)趫D中標出通電螺線管的N、S極，并標出電源的正、負極。組卷：72引用：3難度：0.5 -
29．如圖所示，有一點光源S發出的一條光線經平面鏡反射后，反射光線經過凸透鏡上方的焦點。請畫出：入射光線、反射光線和經凸透鏡折射后的折射光線。組卷：53引用：7難度：0.5 -
30．小嘉按如圖所示電路探究“影響通電螺線管磁性強弱的因素”，記錄數據如表。
?（1）通過本實驗可探究影響通電螺線管磁性強弱的因素有 。次數 電流/安 吸起大頭針數目/枚 無鐵芯（20匝線圈） 有鐵芯（20匝線圈） 1 0.8 0 3 2 1.2 0 6 3 1.5 0 10
（2）在完成實驗1后，小嘉將按照如下步驟完成實驗2：①閉合開關S，②將滑動變阻器 （將實驗步驟補充完整），③分別記錄兩個通電螺線管吸引大頭針的數目。
（3）小嘉在實驗中發現，無鐵芯的通電螺線管在3次實驗中都沒有吸起大頭針，無鐵芯的通電螺線管是否沒有磁性呢？同桌小寧通過另外方法驗證了上述3次實驗中都是有磁性的。他采用的方法可能是：。組卷：9引用：0難度：0.5 -
31．如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，將四段電阻絲a、b、c、d分別密封在完全相同的盒子內，盒內封閉一定量的空氣，其中圖乙中另取阻值為5Ω的電阻在盒外與盒內電阻并聯。
（1）在實驗中電流通過電阻時產生熱量的多少是通過觀察U形管中 來比較的，應用的物理科學探究方法是 。
（2）圖甲可探究電流產生的熱量與 的關系，通電一段時間后，（選填“左”或“右”）側盒子中的電阻產生的熱量多。
（3）圖乙可探究電流產生的熱量與 的關系。
（4）實驗的結論可進一步用公式 來表達。由公式可知，圖乙中左右兩側盒子中的電阻產生的熱量之比為 。
（5）將圖乙右側兩個電阻都放入密封盒中，可探究電流產生熱量和 的關系。組卷：563引用：1難度：0.5 -
32．小兵同學通過實驗測量燈泡L1、L2的額定功率，L1、L2分別標有“2.5V”和“3.8V”字樣，電源電壓恒為6V，電壓表只有0～3V量程可以用。
（1）如圖甲所示，是小兵設計的測L1額定功率的實驗電路圖，請?jiān)趫D乙中用筆畫線代替導線，完成實物電路的連接（要求滑片向A端移動燈泡變亮）。
（2）連好電路后，按實驗規范操作，先把滑動變阻器的滑片P移到 （選填“A”或“B”）端，然后閉合開關S，小兵發現L1不發光，電流表有示數，電壓表無示數，則電路的故障可能是L1（選填“斷路”或“短路”）。
（3）排除故障后，按實驗規范操作，剛閉合開關S時，電壓表示數為1V，電流表示數如圖丙所示，讀數為 A，滑動變阻器的最大阻值為 Ω；調節滑片P得到如表中的數據，L1的額定功率為 W。
（4）小兵在原電路中用L2替換L1開始測量L2的額定功率，按實驗規范操作，剛閉合開關S時，電壓表示數為1.5V，接著小兵發現該電路無法完成測量，于是設計了一個新方案：把電壓表改接到滑動變阻器兩端，只需調節滑片P使電壓表示數為 V，L2就會正常發光。實驗次數 1 2 3 電壓（V） 1.0 2.5 2.8 電流（A） 0.30 0.32
（5）小兵根據新方案連好電路，按實驗規范操作，剛閉合開關S時，發現電壓表示數超過了量程，立即斷開開關思考解決辦法，請你對此說出一種合理的解決辦法：。組卷：712引用：4難度：0.4
四、計算與應用（本大題共2個小題，32題7分，33題7分，共14分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
-
33．如圖甲所示是小明家的養生壺，它有高溫、中溫、低溫三個擋位，圖乙是他的工作電路圖，下表所列的是其部分參數，其中R1、R2為發熱電阻，R2=88Ω，求：
（1）發熱電阻R1的阻值是多少？
（2）該養生壺高溫?fù)醯碾姽β适嵌嗌伲?br />額定電壓 低溫?fù)豕β?/td> 容量 220V 275W 3L 組卷：524引用：1難度：0.6 -
34．如圖所示的電路中小燈泡的額定電壓為2.5V，滑動變阻器R1和R2最大阻值都為30Ω，滑動變阻器R1的滑片移到最右端時閉合開關S，將滑動變阻器R2的滑片P移到最左端，電壓表示數為2V；調節滑動變阻器R1的滑片使電壓表示數為2.5V，然后，保持滑動變阻器R1的滑片位置不變，調節滑動變阻器R2的滑片移到最右端，讀出電壓表的示數為5.5V。不考慮溫度對燈絲電阻的影響，求：
（1）小燈泡的額定功率；
（2）電源電壓。組卷：207引用：1難度：0.4
