人教版九年級全冊《15.3 串聯和并聯》2021年同步練習卷（4）

一、選擇題

• 1．下面是小華同學對身邊的一些電路進行觀察分析后作出的判斷，其中不正確的是（　　）

  A．廚房中的抽油煙機里裝有照明燈和電動機，它們既能同時工作又能單獨工作，它們是并聯的

  B．馬路兩旁的路燈，晚上同時亮早晨同時滅，它們是串聯的

  C．樓道中的電燈是由聲控開關和光控開關共同控制的，只有在天暗并且有聲音時才能亮，所以聲控開關、光控開關及燈是串聯的

  D．一般家庭中都要安裝照明燈和其它用電器，使用時互不影響，它們是并聯的
  組卷：1196引用：127難度：0.7

  解析

• 2．如圖所示，下列說法中不正確的是（　?。?br />

  A．開關只控制燈泡L1

  B．燈泡L1、L2串聯

  C．開關控制燈泡L1和L2

  D．開關由a點移到b點，其控制作用不變
  組卷：54引用：1難度：0.8

  解析

• 3．電熱水器有指示燈，當紅燈亮?xí)r，表示正在給水加熱，紅燈滅時表示加熱停止，可有一天，紅指示燈被打破了，電熱水器仍能給水加熱，由此可以判斷，指示燈與電熱器的加熱部分是（　　）

  A．串聯	B．并聯
  C．可能并聯也可能串聯	D．無法確定
  組卷：76引用：6難度：0.9

  解析

• 4．偉杰同學在觀察冰箱時，發現冰箱的燈在開冰箱門時亮，關冰箱門時滅；冰箱的壓縮機則在需要制冷時才工作。關于冰箱里的燈和壓縮機的連接方式，下列判斷正確的是（　?。?/h2>

  A．一定是串聯

  B．一定是并聯

  C．有時是串聯，有時是并聯

  D．不能判斷是串聯還是并聯
  組卷：4046引用：72難度：0.9

  解析

• 5．下列電路圖中，開關S閉合后，兩個電燈并聯的是（　　）

  A．	B．
  C．	D．
  組卷：437引用：6難度：0.8

  解析

• 6．指紋鎖是一種高科技產品，它的“鑰匙”是特定人的指紋S₁、磁卡S₂或應急鑰匙S₃，三者都可以單獨使電動工作而打開門鎖，下圖中符合要求的電路圖是（　　）

  A．

  B．

  C．

  D．
  組卷：96引用：7難度：0.7

  解析

三、作圖題

• 18．如圖，請?jiān)谌?nèi)填入合適的電表，使L₁、L₂組成并聯電路。
  組卷：1138引用：12難度：0.7

  解析

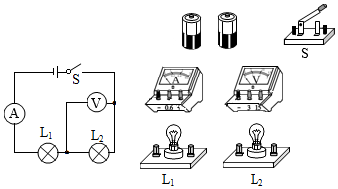

• 19．根據如圖所示的電路圖，用筆畫線代替導線，連接實物電路。
  組卷：298引用：7難度：0.9

  解析
