2022-2023學年河北省邢臺市信都十九中九年級（上）期中物理試卷
發布：2024/4/20 14:35:0
一、選擇題（共75分，1-22為單選，每題3分；23-25為多選，每題3分，少選得2分，
-
1．下列有關“電”的說法正確的是（ ?。?/h2>
組卷：92引用：4難度：0.9 -
2．驗電器A帶負電，B不帶電。用帶有絕緣柄的金屬棒把驗電器 A、B連接起來的瞬間（如圖乙所示），金屬棒中（ ?。?br />
組卷：68引用：4難度：0.8 -
3．甲和乙兩個泡沫塑料小球用絕緣細線懸掛，甲帶正電，乙不帶電。會出現的情形是下列圖中的（ ?。?/h2>
組卷：2118引用：83難度：0.7 -
4．如圖所示的電路中，正確的是（ ?。?/h2>
組卷：73引用：11難度：0.7 -
5．關于電阻，下列說法中正確的是（ ?。?/h2>
組卷：41引用：5難度：0.8 -
6．現代社會倡導文明出行，某班同學對十字路口人行橫道的紅、綠交通信號燈進行了觀察，畫出了如圖所示的控制人行紅、綠燈的電路圖，你認為可行的是（ ?。?/h2>
組卷：1372引用：209難度：0.7 -
7．根據歐姆定律可以得到R=
，由此下列判斷正確的是（ ?。?/h2>UI組卷：245引用：20難度：0.9 -
8．如圖所示，閉合開關S時，小電燈L1、L2都不亮，用一段導線的兩端接觸a、b兩點時，兩燈都不亮；接觸b、c兩點時，兩燈都不亮；接觸c、d兩點時，兩燈都亮，對此，下列判斷中正確的是（ ）組卷：20引用：2難度：0.7 -

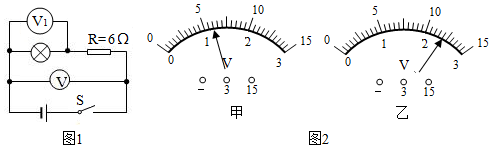

9．在如圖1所示的電路中，開關S閉合時，電壓表V和V1的示數如圖2甲、乙所示，則該電路中的電流為（ ?。?br />
組卷：1167引用：18難度：0.9 -
10．如圖所示電路，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P從a端向b端滑動時（ ）組卷：113引用：2難度：0.7
三、實驗探究題（每空2分，共12分）
-
29．某同學用如圖甲電路測定小燈泡的電功率，電源電壓為6V，小燈泡標有“2.5V”字樣（燈絲電阻約為10Ω），有以下兩種規格的滑動變阻器可選用：A．“50Ω 2A”B．“10Ω 1A”。
（1）應選用滑動變阻器（A/B）。
（2）連接好電路，閉合開關后發現小燈泡比正常工作時亮，他想到自己在開關閉合前遺漏了一個步驟，立即斷開開關。遺漏的步驟是。
（3）改正錯誤后，閉合開關小燈泡不亮，電流表和電壓表指針都有較小的偏轉，則小燈泡不亮的原因是。
A．小燈泡燒壞 B．小燈泡短路 C．小燈泡的實際功率太小
（4）排除故障后，閉合開關，移動滑片，發現電壓表的示數如圖乙所示，其讀數是V；為了測量小燈泡的額定功率，應將滑動變阻器的滑片向端移動（左/右）。
（5）調節滑動變阻器，當小燈泡正常發光時，電流表的示數為0.25A，小燈泡的額定功率是W。組卷：792引用：16難度：0.5
四、計算題（30題6分）
-
30．如圖所示，R1=20Ω、R2=40Ω、R3=60Ω，當S1閉合，S2斷開時A示數為0.45A，求：
（1）電源電壓？
（2）當S1、S2均斷開時，R1和R2各自消耗的電功率是多大？
（3）當S1、S2均閉合時，整個電路的電功率？組卷：441引用：3難度：0.5
