2022-2023學年河南省濮陽市油田實驗學校九年級（上）期中物理試卷

一、填空題（每空1分，共14分）

• 1．我國家庭電路中，火線與零線之間的電壓為

  V．用測電筆可以辨別哪條是火線，如圖所示的兩種使用方法中，正確的是

  圖。
  組卷：163引用：18難度：0.9

  解析

• 2．將一帶電的有機玻璃棒靠近帶正電的泡沫塑料小球時，相互作用情況如圖所示，由此可知：有機玻璃棒帶

  電。
  組卷：8引用：4難度：0.6

  解析

• 3．如圖所示的電路中，用滑動變阻器調節燈的亮度，若要求滑片P向右端滑動時燈逐漸變暗，則M接B，N接

  。
  組卷：41引用：4難度：0.7

  解析

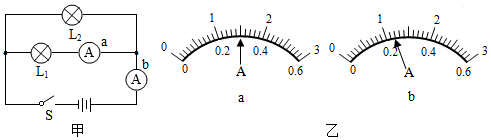

• 4．如甲圖電路，當開關s閉合后，電流表的指針偏轉如乙圖所示，其中a電流表測量的是通過

  （選填“電源…”、“L₁”或“L₂”）的電流，b電流表的讀數應為

  安。

  組卷：2011引用：118難度：0.9

  解析

• 5．如圖所示，在電路中要使燈L₁和L₂并聯，應閉合開關

  。為了防止短路，不能同時閉合開關

  。
  組卷：976引用：24難度：0.6

  解析

• 6．在如圖所示的電路中，電阻R₁=4Ω，R₂=2Ω，電源電壓保持不變。當開關S₁、S₃斷開，S₂閉合時，電流表的示數為0.5A；當開關S₁、S₃閉合，S₂斷開時，電流表的示數為

  A。
  組卷：252引用：14難度：0.9

  解析

• 7．物業工作人員來李明家收電費，他觀察到李明家電能表的情況如圖所示。然后從記錄本上查出上月電能表的示數是811.6kW?h.若按0.5元/kW?h計費，李明家本月應繳電費

  元。李明家同時使用的用電器總功率不得超過

  W。
  組卷：79引用：33難度：0.7

  解析

五、綜合題（22題8分，23題18分，共18分）

• 22．實際的電源都有一定的電阻，如干電池，我們需要用它的電壓U和電阻r兩個物理量來描述它。實際計算過程中，可以把它看成是由一個電壓為U、電阻為0的理想電源與一個電阻值為r的電阻串聯而成，如圖甲所示：

  在圖乙中R₁=14Ω，R₂=9Ω．當只閉合S₁時，電流表讀數I₁=0.2A；當只閉合S₂時，電流表讀數I₂=0.3A，把電源按圖甲中的等效方法處理。求電源的電壓U和電阻r。
  組卷：616引用：26難度：0.3

  解析

• 23．有一種測量人體重的電子秤，其原理圖如圖中的虛線所示，它主要由三部分構成：踏板和壓力杠桿ABO、壓力傳感器R（一個阻值可隨壓力大小而變化的電阻器），顯示體重的儀表G（其實質是電流表），其中AO：BO=5：1．已知壓力傳感器的電阻與其所受壓力的關系如下表所示：

  壓力F/N	0	50	100	150	200	250	300	…
  電阻R/SKIPIF 1＜0	300	270	240	210	180	150	120	…

  設踏板的杠桿組件的質量不計，接通電源后，壓力傳感器兩端的電壓恒為4.68V。
  則：（1）利用表中數據歸納出電阻R隨壓力F變化的函數關系式：



  ；
  （2）該秤零刻度線（即踏板空載時的刻度線）應標在電流表刻度盤



  毫安處；
  （3）如果某人站在踏板上，電流表刻度盤示數為20mA，這個人的體重是



  。
  組卷：265引用：9難度：0.1

  解析
