2021-2022學年江蘇省鹽城市射陽實驗中學九年級（上）第二次月考物理試卷
發布：2024/4/20 14:35:0
一．選擇題（12×2=24）
-
1．下列數據中最符合實際的是（ ）
組卷：1引用：1難度：0.7 -
2．如圖所示是一款新型的折疊導盲杖，使用時導盲杖會持續發出超聲波，若前進方向上遇到障礙物，導盲杖會接收到反射信號并產生提示音，離障礙物越近提示音越尖銳，提醒盲人繞開障礙物。關于導盲杖發出的超聲波與提示音進行比較，下列敘述正確的是（ ）組卷：158引用：4難度：0.8 -
3．如圖所示，罐裝液化石油氣在長時間使用時，罐體外部在某些特定的氣溫條件下凝結出厚厚的一層霜，此時在罐體內部和外部發生的主要物態變化是（ ?。?/h2>組卷：339引用：4難度：0.7 -
4．如圖所示，菲菲和翔翔坐在車廂內，觀察判斷火車的運動情況。菲菲：以窗外的動車為參照物，火車的位置變化了，因此火車是運動的。翔翔：以窗外的站臺為參照物，火車的位置沒有變化，因此火車是靜止的。以上判斷（ ）組卷：2405引用：31難度：0.7 -
5．如圖所示，把銅錢放在碗底B處后加適量水，從A處恰好看到銅錢在E處，現用激光筆從A點往哪點照射可照亮銅錢（ ?。?/h2>組卷：439引用：5難度：0.8 -
6．疫情防控期間，進入醫院、超市、車站等公共場所必須用手機掃健康碼，如圖所示，然后憑“綠碼”放行，手機掃描二維碼相當于給二維碼拍照。下列關于“手機掃碼”的說法正確的是（ ）組卷：549引用：5難度：0.8 -
7．如實物圖所示，以下判斷正確的是（ ）
組卷：638引用：6難度：0.8 -
8．如圖所示家庭電路中的某一部分，電工師傅按下面的順序進行檢測：①閉合S1，燈L1亮；②斷開S1，閉合S2，燈L2不亮；③再用測電筆測a、b、c、d四個接線點，發現只有在c點氖管不發光。若電路中只有一處故障，則是（ ?。?/h2>組卷：2673引用：23難度：0.6 -
9．醫生給心臟疾病的患者做手術時，往往要用一種稱為“人工心臟泵”的體外裝置來代替心臟，以推動血液循環。如圖是該裝置的示意圖，線圈ab固定在用軟鐵制成的活塞柄上（相當于一個電磁鐵），通電時線圈與活塞柄組成的系統與固定在左側的磁體相互作用，從而帶動活塞運動。活塞通過閥門與血管相通，閥門S1只能向外開啟，S2只能向內開啟。下列說法正確的是（ ?。?/h2>組卷：286引用：4難度：0.8
三．解答題
-

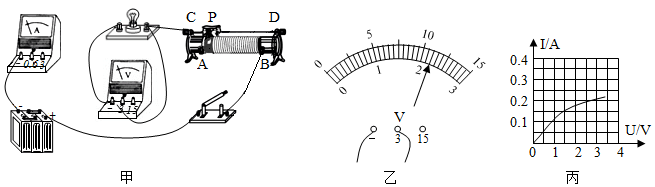

28．如圖甲所示，在“測量小燈泡電功率“的實驗中，小燈泡額定電壓為2.5V，電阻約為10Ω?；瑒幼冏杵鞯淖畲笞柚禐?0Ω。
（1）請用筆畫線代替導線，將圖中的實物電路連接完整；
（2）閉合開關后，發現無論怎么移動滑片P，發現小燈泡始終不亮，電壓表有示數，電流表無示數，原因可能是（寫出一種即可）。
（3）排除故障后，移動滑片P到某位置，電壓表示數如圖乙所示，示數為V；要測量小燈泡的額定功率，應將滑片P向（選填“A”或“B”）端移動。
（4）移動滑片P，記錄多組對應的電壓表和電流表的示數，給制成I-U圖像。根據圖丙所給的信息，計算出小燈泡的額定功率是W。

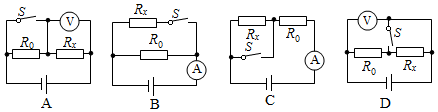

（5）小紅在實驗室選擇合適的實驗器材，設計如圖所示的四個電路測量Rx的阻值，其中R0為已知阻值的定值電阻，則不能測出未知電阻Rx的電路是。
（6）小紅同學在家找到兩個外觀一樣，額定電壓均為220V的普通白熾燈，其銘牌已經模糊，看不出額定功率，但是可以直接通過觀察燈絲比較出兩只燈泡的額定功率，請你判斷：兩只燈泡中，額定功率較大的是燈；若將兩只燈泡串聯起來，接在220V的電路中，兩燈的亮暗情況是（選填“甲燈更亮”，“乙燈更亮”或“兩燈一樣亮”）。
組卷：207引用：2難度：0.5 -
29．閱讀短文并回答下列問題。
熱敏電阻溫度計
熱敏電阻是用半導體材料制成的電阻，其阻值隨溫度的變化而變化。如圖甲所示為某型號熱敏電阻的實物圖，阻值隨溫度升高而變小的，稱為負溫度系數熱敏電阻；阻值隨溫度升高而變大的，稱為正溫度系數熱敏電阻。利用熱敏電阻的特性做成的溫度計，叫做熱敏電阻溫度計。
如圖乙所示為熱敏電阻R1的阻值隨溫度t變化的圖像（為一次函數），圖丙是用R1做測溫探頭的某熱敏電阻溫度計的電路圖，其中電源電壓可在0.60V～1.20V之間調節，R2為定值電阻，阻值為100Ω。該電路工作原理是：當保持通過R1的電流不變時，R1兩端的電壓隨電阻均勻變化（即隨溫度均勻變化），故只需將電壓表V1表盤的刻度改成相應的溫度刻度，就可以直接從V表盤上讀出溫度值。測量時，將R1放入待測溫度處，閉合開關，調節電源電壓，使V2表的示數保持0.20V不變（即電路中的電流保持2mA不變），再從V1表盤上讀出待測溫度t。
（1）熱敏電阻R1是 （選填“正”或“負”）溫度系數熱敏電阻．在標準大氣壓下，將R1放入冰水混合物中時，R1的阻值是 Ω。在探究電流與電壓關系的實驗中，（選填“能”或“不能”）用熱敏電阻R1代替定值電阻。
（2）測溫時，保持R2兩端電壓為0.20V，R1端的電壓隨溫度升高而 （選填“變大”“變小”或“不變”）。
（3）某次測溫時，V1表盤上顯示的溫度是30℃，此時電路中電流為 A，電源電壓為 V。組卷：706引用：7難度：0.6
