2022-2023學年河南省周口市鄲城實驗中學聯盟九年級（上）第二次月考物理試卷

一、單選題（每題2分，共12分）

• 1．閉合如圖所示電路的開關S后，下列關于A、B、C三處電流關系正確的是（　?。?br />

  A．IA=IB=IC

  B．IA＜IB＜IC

  C．IA＞IB＞IC

  D．IA＜IB＞IC
  組卷：7引用：3難度：0.8

  解析

• 2．如圖所示，滑動變阻器M的總電阻為10Ω，滑動變阻器N的總電阻為200Ω，電阻R的阻值約為20Ω．為了使電壓表的示數略微增大，應該（　　）

  A．把N的滑片向左移一小段距離

  B．把M的滑片向左移一小段距離

  C．把N的滑片向右移一小段距離

  D．把M的滑片向右移一小段距離
  組卷：1280引用：16難度：0.9

  解析

• 3．將甲、乙、丙三個輕質泡沫小球用絕緣線懸掛起來，靜止時三個小球的位置如圖所示。已知乙球是與用毛皮摩擦過的橡膠棒接觸而帶電。下列說法正確的是（　?。?/h2>

  A．甲球一定帶正電，乙球帶負電、丙球可能不帶電

  B．甲、丙兩球均帶正電，乙球帶負電

  C．甲球可能不帶電，乙、丙兩球均帶正電

  D．甲球可能不帶電，乙、丙兩球均帶負電
  組卷：72引用：7難度：0.6

  解析

• 4．有兩個電路元件A和B，流過元件的電流與其兩端電壓的關系如圖所示。若它們串聯時電流為0.2A，并聯在另一電路時電壓為2.5V，則串聯時的AB的總電壓和并聯時AB的總電流分別為（　?。?/h2>

  A．2V 1A

  B．2V 0.5A

  C．3V 1A

  D．3V 0.5A
  組卷：255引用：5難度：0.5

  解析

• 5．下列有關安全用電和電路故障的的說法正確的是（　?。?/h2>

  A．人體的安全電壓是36V

  B．空氣開關跳閘，一定是電路短路了

  C．雙線觸電不會導致漏電保護器斷開電源

  D．小功率用電器不需要用三孔插座
  組卷：167引用：6難度：0.8

  解析

• 6．下列實例中，內能改變的方式與其他三項不同的是（　?。?/h2>

  A．發燒時，用冷毛巾給頭部降溫

  B．人曬太陽時感覺暖和

  C．搓手時，感到手變熱

  D．剛煮熟的雞蛋放在冷水中降溫
  組卷：220引用：9難度：0.6

  解析

二、多選題（每題2分，共4分。多選，錯選均不得分）

• 7．在如圖所示的電路中，電源電壓保持不變，閉合開關S，將變阻器的滑片向右移動，則（　?。?img alt src="https://img.jyeoo.net/quiz/images/201905/258/e17c5496.png" style="vertical-align:middle" />

  A．燈泡亮度變暗	B．燈泡亮度不變
  C．電流表示數變小	D．電流表示數變大
  組卷：123引用：2難度：0.5

  解析

六、作圖題（每題3分，共6分）

• 20．如圖，使用筆畫線代替導線完成電路連接。要求：兩燈并聯，開關控制干路，電流表測量L₂燈的電流，導線不能交叉。
  組卷：23引用：2難度：0.7

  解析

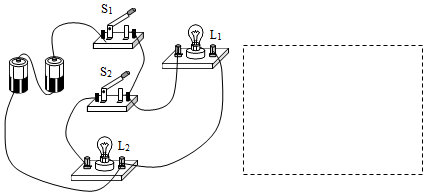

• 21．請根據如圖所示的實物連接圖在下邊的虛線框中畫出相應的電路圖。

  組卷：187引用：7難度：0.9

  解析
