2021年四川省綿陽市涪城區南山中學雙語學校中考物理模擬試卷（3月份）

一、選擇題

• 1．關于家庭電路和安全用電常識中，下列說法錯誤的是（　?。?/h2>

  A．家庭電路中，控制燈泡的開關應該接在火線與燈泡之間

  B．控制用電器的空氣開關是防止漏電而采取的安全措施

  C．使用試電筆時，筆尖應該接觸被測導體，手應該接觸筆尾金屬體

  D．發現有人觸電時，不能直接用手將其拉開
  組卷：19引用：1難度：0.8

  解析

• 2．如圖是小明家的部分電路，他將電飯煲的插頭插入三孔插座后，正在燒水的電熱水壺突然停止工作，但電燈仍正常發光，拔出電飯煲的插頭，電熱水壺仍不能工作，用試電筆分別測試插座的左、右孔，氖管均發光。若電路中只有一處故障，則（　?。?/h2>

  A．電熱水壺所在電路的b、c間斷路

  B．插座的接地線斷路

  C．電路的c、d間導線斷路

  D．電路的a、b間導線斷路
  組卷：4611引用：35難度：0.7

  解析

• 3．如圖所示，對甲、乙、丙、丁四幅實驗裝置圖解釋正確的是（　?。?br />

  A．甲是磁場能產生電流

  B．乙是電磁繼電器，它是利用電磁鐵來控制工作電路的一種開關

  C．丙是通電導體在磁場中受到力的作用

  D．丁是閉合電路的一部分導體放入磁場中，導體中就產生電流
  組卷：86引用：23難度：0.9

  解析

• 4．下列四幅圖中，螺線管兩端的極性標注正確的是（　　）

  A．

  B．

  C．

  D．
  組卷：1001引用：10難度：0.9

  解析

• 5．下列說法正確的是（　?。?/h2>

  A．化石能源是不可再生能源，而風能、水能、太陽能是可再生能源

  B．海洋聲吶系統和北斗導航系統是利用電磁波傳遞信息的

  C．隨著科學技術的快速發展，我國已建成了利用核聚變能量發電的核電站

  D．光纖通信只能傳播圖像信息，不能傳播聲音信息
  組卷：11引用：2難度：0.7

  解析

• 6．物理學是一門實驗性很強的基礎科學，培養同學們正確使用儀器的技能是做好物理實驗的基礎，下列操作正確的是（　?。?/h2>

  A．用刻度尺測量長度，應讓零刻度線對準被測物體的一端

  B．用量筒測量液體的體積，俯視液面讀數會導致讀數偏小

  C．用彈簧測力計測量物體的重力，不調零就可以直接進行測量

  D．用托盤天平測量物體質量過程中，發現橫梁不平衡時可調節平衡螺母
  組卷：38引用：2難度：0.8

  解析

二、填空題

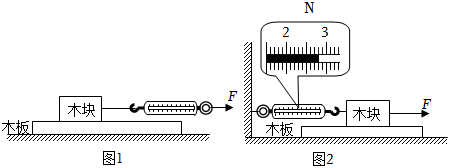

• 18．在“研究影響滑動摩擦力的大小的因素”的實驗中，某同學將圖1實驗裝置改進為如圖2所示的裝置，將彈簧測力計一端固定，另一端鉤住木塊，木塊下面是一長木板，實驗時拉著長木板沿水平地面向右運動。

  （1）寫出裝置改進以后的好處

  。（一條即可）
  （2）采用改進后的裝置，水平向右拉著木板做勻速直線運動時，所用的拉力F=6N，彈簧測力計示數如圖2所示。根據

  知識可知，木塊所受的滑動摩擦力為

  N；用力的示意圖畫出此時木板對地面的摩擦力f（必須注明力的大?。?。
  組卷：13引用：1難度：0.5

  解析

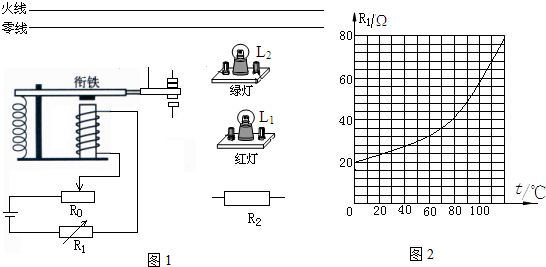

• 19．如圖為一恒溫水箱電路結構示意圖，包括控制電路和工作電路兩部分，控制電路電源電壓恒為12V，R₁為熱敏電阻（置于水箱中），阻值隨溫度變化的關系如圖2所示，R₀為滑動變阻器，線圈電阻不計，線圈中電流大于0.2A時銜鐵被吸下；工作電阻R₂為電熱器，上面標有“220V 1000W”的字樣，L₁、L₂為紅綠指示燈，其額定電壓均為220V，加熱時紅燈正常發光，綠燈不亮，停止加熱時綠燈正常發光，紅燈不亮。
  （1）按要求連接好工作電路；
  （2）為了使水箱內溫度保持在60℃（水溫低于60℃時電熱器工作，高于60℃時停止加熱），滑動變阻器接入電路阻值應為多少？
  （3）水箱內裝有質量為6kg、20℃的冷水，電熱器正常工作20min后自動停止加熱，求電熱器的加熱效率；
  （4）為了使恒溫水箱內設定的溫度降低一些，除了可以將R₀的阻值調大之外，還可以采取

  的辦法。
  組卷：116引用：1難度：0.3
