2022-2023學年河南省南陽三中九年級（上）第五次調研物理試卷

一、選擇題（每題2分，共20分）

• 1．下列說法正確的是（　?。?/h2>

  A．家用冰箱的電流約為1×105A

  B．空調的功率約為100W

  C．教室內的電燈兩端電壓為220V

  D．小紅家每個月約消耗2000J的電能
  組卷：8引用：1難度：0.8

  解析

• 2．許多家用電器都是利用電流的熱效應工作的，下列事例中，不屬于利用電流的熱效應工作的是（　?。?/h2>

  A．用電飯鍋煮飯	B．電腦散熱裝置
  C．用電熨斗熨衣服	D．用電熱孵卵器孵小雞
  組卷：5引用：1難度：0.7

  解析

• 3．如圖所示的四個電路中，電源電壓U相同，R₁＜R₂，電路消耗的總功率由小到大的順序是（　　）

  A．丙、乙、甲、丁	B．丁、丙、乙、甲
  C．丁、甲、乙、丙	D．甲、乙、丙、丁
  組卷：493引用：6難度：0.9

  解析

• 4．額定電壓相等的甲、乙兩燈，串聯后接在電路中，甲燈比乙燈亮。下列說法正確的是（　　）

  A．串聯時乙燈的實際功率較大

  B．串聯時甲燈的電阻較小

  C．串聯時乙燈的實際功率較小

  D．并聯時甲燈的電阻較小
  組卷：19引用：2難度：0.6

  解析

• 5．如圖所示的相同容器中分別裝有相同質量的水，水中的電阻絲分別為R₁和R₂，且R₁＞R₂，則閉合開關S后，a、b容器中水溫升高較慢的是（　?。?/h2>

  A．b容器中的水

  B．a(chǎn)容器中的水

  C．a(chǎn)、b容器中的水溫上升快慢一樣

  D．無法判斷
  組卷：15引用：1難度：0.7

  解析

• 6．如圖所示電路，電源電壓保持不變，當閉合開關S，調節滑動變阻器阻值從最大變化到最小，兩個電阻的“U-I”關系圖像如圖所示，則下列判斷正確的是（　?。?/h2>

  A．電源電壓為8V

  B．定值電阻R1的阻值為20Ω

  C．滑動變阻器R2的阻值變化范圍為0～10Ω

  D．此電路的最小總功率為1.2W
  組卷：1069引用：8難度：0.5

  解析

四、實驗探究題（每空一分，共10分）

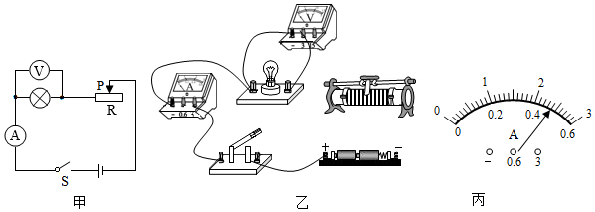

• 18．小紅在實驗室測量額定電壓為2.5伏，電阻約為5歐的小燈泡的額定功率，實驗電路如甲圖所示
  （1）小紅同學按甲的電路圖連接好了部分實物圖（乙圖），請同學們用筆畫線代替導線，將實物圖連線完整。
  （2）在小紅同學連接好的實物圖（乙圖）中，有兩處不當之處，請同學們指出：

  ；
  （3）小紅在大家的指導下修正了實物圖，但是在實驗的過程中，小燈泡突然熄滅，檢查發現電流表有示數，電壓表的示數為零，那可能出現的故障是

  ；
  A．小燈泡斷路       B．小燈泡短路         C．滑動變阻器斷路
  （4）排除一切故障后，小紅同學再調節滑動變阻器，使燈泡兩端電壓達到額定電壓，此時電流表的示數如丙圖所示，小燈泡的額定功率為

  。

  組卷：45引用：3難度：0.6

  解析

五．計算題（8分）

• 19．下表為一臺電烤箱的銘牌，其內部簡化電路如圖所示，R₁和R₂均為電熱絲。


  ××牌電烤箱
  額定電壓		220V
  額定 功率	高溫擋	1100W
  	低溫擋	440W
  電源頻率		50Hz

  求：（1）電烤箱在高溫擋正常工作10min所消耗的電能；
  （2）電路中R₁的阻值；
  （3）電烤箱在低溫擋正常工作時，電路中的電流和R₂的功率。
  組卷：255引用：5難度：0.1

  解析
