人教版九年級全冊《電流、電路、電壓》2021年單元測試卷（山西省太原市知達常青藤中學）

一、選擇題

• 1．下列數據最符合實際的是（　?。?/h2>

  A．家用空調正常工作時的電流為1A

  B．考場里一盞日光燈正常發光時的電流約為0.2A

  C．對于人體安全的電壓是36V

  D．一節新蓄電池的電壓為1.5V
  組卷：18引用：1難度：0.8

  解析

• 2．學生在學習電流形成的知識時，在老師的引導下，聯想到如圖所示的水流形成的過程，以下有關說法中不正確的是（　?。?/h2>

  A．燈泡類似于水輪機

  B．電源提供電壓，抽水機提供水壓

  C．電壓能推動電荷定向流動形成電流

  D．燈泡工作時將電能全部轉化為光能
  組卷：271引用：3難度：0.7

  解析

• 3．如圖甲所示，將質量相等的甲、乙兩種物質分別裝在兩個相同的試管中，放入裝有水的燒杯中加熱。繪制出溫度隨時間變化的圖象，如圖乙所示，下列說法正確的是（　　）

  A．甲物質是晶體，乙物質是非晶體

  B．0～2min內乙物質比甲物質吸收的熱量多

  C．乙物質在BC段不斷吸熱，溫度不變，內能增加

  D．乙物質在AB段的比熱容比CD段的比熱容大
  組卷：341引用：17難度：0.5

  解析

• 4．以下關于熱機的知識正確的是（　?。?/h2>

  A．圖甲對應的是壓縮沖程

  B．圖乙涉及的能量轉化是機械能轉化為內能

  C．圖乙所示沖程中，燃料釋放的能量絕大部分轉化為機械能

  D．在能量損失中，廢氣帶走的能量最多
  組卷：29引用：1難度：0.5

  解析

• 5．用絲綢摩擦過的玻璃棒去接觸不帶電的驗電器A，A的金屬箔片張角變大，如圖所示。再用C棒去同時接觸A、B驗電器的金屬球，發現A的金屬箔片張角變小，B的金屬箔片張角變大。則下列說法正確的是（　?。?/h2>

  A．驗電器原理是異種電荷相互吸引

  B．C棒與其手柄D均為導體

  C．當C棒接觸兩驗電器的金屬球時，產生的電流方向?yàn)锳到B

  D．絲綢摩擦玻璃棒的過程中，電子是由絲綢轉移到玻璃棒
  組卷：1506引用：64難度：0.6

  解析

• 6．在如圖所示的電路中，下列說法正確的是（　?。?/h2>

  A．閉合開關S，電壓表測燈L1兩端的電壓

  B．閉合開關S，電壓表測電源兩端的電壓

  C．?dāng)嚅_開關S，電壓表示數為電源兩端的電壓

  D．?dāng)嚅_開關S，電壓表示數為零
  組卷：1198引用：14難度：0.6

  解析

• 7．如圖的插線板中，打印機正常工作時的電流為1.5 A、路由器正常工作時的電流為0.1A，當這兩個用電器均正常工作時，a、b、c中的電流（　?。?/h2>

  A．a(chǎn)最大

  B．b最大

  C．c最大

  D．一樣大
  組卷：44引用：2難度：0.8

  解析

三、綜合應用

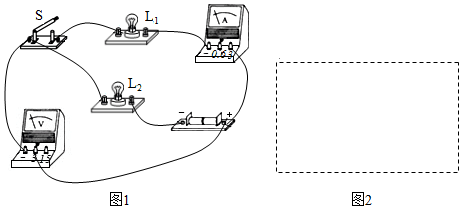

• 21．根據如圖1所示的實物圖，在虛線框內畫出對應的電路圖2．（要求連線橫平豎直，各元件標上對應的字母表示，使電路圖簡潔美觀）

  組卷：257引用：3難度：0.6

  解析

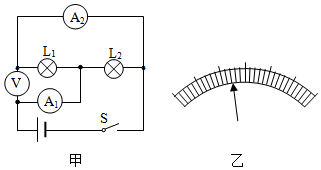

• 22．如圖甲所示，S閉合后，電流表A₁、A₂、電壓表V分別是學生用電流表和電壓表，三只電表的指針均如圖乙所示，已知V表接入的是“-”、“15”，請回答：

  （1）電源電壓，L₂兩端的電壓各是多少？
  （2）通過L₁、L₂的電流為多大？（以上答案均需要說明理由）
  組卷：40引用：2難度：0.5
