人教新版九年級全一冊《第18章 電功率》2021年單元測試卷（13）
發布：2024/4/20 14:35:0
一、單選題
-
1．如圖所示，對于電能表面板上的一些參數的理解，下列說法正確的是（ ?。?br />
組卷：165難度：0.7 -
2．一定值電阻兩端的電壓為4V時，電功率是1W；當這個電阻兩端的電壓為2V時，它的電功率為（ ?。?/h2>
組卷：222難度：0.7 -
3．新的國家標準對延長線插座配用電纜的導線橫截面積要求進行了修改，額定電流16A的延長線插座，導線
最小標準橫截面積由1mm2提升到1.5mm2．增大導線橫截面積的目的是（ ）組卷：1258引用：30難度：0.7 -
4．兩個定值電阻，甲標有“10Ω 1A”，乙標有“15Ω 0.6A”，現把它們連入由一個開關和電源組成的電路，以下說法正確的是（ ?。?/h2>
組卷：631引用：25難度：0.4 -
5．如圖所示是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置。兩個透明容器中密封著等量的空氣，通電一段時間后，右側U形管中液面高度差比左側的大。下列說法正確的是（ ?。?/h2>組卷：2199引用：35難度：0.7 -
6．小明利用電能表測量某個家用電器的電功率，當電路中只有這個電器連續工作時，測得在1h內，消耗的電能為1.2kW?h,那么這個用電器是（ ?。?/h2>
組卷：2245難度：0.9 -
7．將規格都是“220V 100W”的一臺電風扇、一臺電視機和一把電烙鐵分別接入同一家庭電路中，通電時間相同，下列說法正確的是（ ?。?/h2>
組卷：3452引用：43難度：0.9 -
8．小明家的電能表的盤面標有“500r/kW?h”，他要用這個電能表來測一臺電冰箱的實際功率。為此他在其他用電器都關閉的條件下，測得電冰箱啟動工作0.5h后自動停機的過程中，電能表轉盤轉300r,則該電冰箱在此時間工作時的實際功率為（ ?。?/h2>
組卷：1096引用：10難度：0.7 -
9．在測定小燈泡功率的實驗中，已知小燈泡的額定電壓為2.5V，秀秀同學通過正確實驗得到的數據如下表。分析數據得到的下列結論，正確的是（ ?。?br />
電壓U/V 1.5 2 2.5 3 電流I/A 0.25 0.29 0.32 0.35 組卷：1874難度：0.7
四、計算題
-

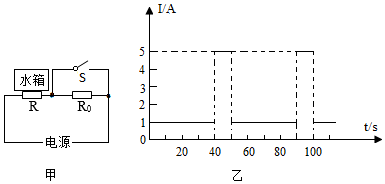

26．吳麗設計了一個內有水箱的孵化箱。利用圖甲所示電路，對水箱內的水加熱。電路中R是阻值恒為40Ω的發熱電阻，R0是阻值恒為160Ω的調控電阻；S為溫控開關，當溫度等于或低于37℃時閉合，溫度等于或高于42℃時斷開，使箱內溫度維持在37℃到42℃之間；額定電壓為220V．請完成下列問題：
（1）在額定電壓下，發熱電阻R工作的最大發熱功率和最小發熱功率各為多少瓦特？
（2）設計完成后，吳麗對孵化箱進行了工作測試。從孵化箱溫度剛剛變?yōu)?2℃開始計時，電路中的電流隨時間變化的圖象如圖乙。
ⅰ．測試時的實際電壓為多少伏特？
ⅱ．工作測試一個小時，電路消耗的電能為多少度？
ⅲ．已知水的比熱容為4.2×103J/（kg?℃）。假設升溫過程中，發熱電阻發出的熱量全部被水吸收，不考慮熱量散失，則測試時水箱內水的質量為多少千克？（本小問結果可用分數表示）
組卷：1025引用：3難度：0.4 -
27．有一臺熱水器，內部簡化電路如圖所示，R1和R2均為電熱絲。R1=88Ω，R2=22Ω。
（1）如何控制S1和S2，使熱水器處于高溫擋；
（2）求低溫擋正常工作5min電熱絲產生的熱量；
（3）求中溫擋正常工作時熱水器的功率。組卷：1709引用：8難度：0.6
