人教新版九年級全冊《17.1 電流與電壓和電阻的關系》2018年同步練習卷（2）

一、單選題

• 1．在做“探究電流與電阻的關系”實驗中，電路如圖所示。先在A、B間接入5Ω的電阻，移動滑片，使電壓表示數為2V，讀出電流表示數。接著用10Ω的電阻替換5Ω的電阻，閉合開關，此時電壓表示數及應進行的操作是（　?。?/h2>

  A．大于2V，應將滑片P向左滑

  B．大于2V，應將滑片P向右滑

  C．小于2V，應將滑片P向左滑

  D．小于2V，應將滑片P向右滑
  組卷：909引用：7難度：0.9

  解析

• 2．在探究“通過導體中的電流與電阻關系”實驗時，小明控制電壓不變，改變定值電阻阻值六次，分別測出了相應的電流值，為了使得出的結論具有普遍性，他下一步應該做的是（　?。?/h2>

  A．整理器材，結束實驗

  B．分析數據，得出結論

  C．換用阻值不同的電阻，再測出幾組電流值

  D．改變控制的電壓值，再測出兩組電流值
  組卷：395引用：3難度：0.7

  解析

• 3．如圖所示，在研究“電流與電阻的關系”實驗中，下列說法中正確的是（　?。?br />①閉合電鍵前，移動滑片P到最右端是為了起到保護電路的作用
  ②閉合電鍵后，移動滑片P的作用是控制電阻兩端的電壓保持不變
  ③閉合電鍵后，移動滑片P的作用是控制通過電阻的電流保持不變
  ④閉合電鍵后，移動滑片P的目的是多次測量取平均值減少誤差。

  A．①②

  B．②③

  C．①③

  D．②④
  組卷：1556引用：9難度：0.7

  解析

• 4．根據下列一組實驗數據，可以得到的結論是（　?。?table class="edittable">導體兩端電壓導體的電阻通過導體的電流2V5Ω0.4A2V10Ω0.2A2V20Ω0.1A

  A．導體電阻一定時，電壓跟電流成正比

  B．導體電阻一定時，電流跟電壓成正比

  C．電壓一定時，電阻跟電流成反比

  D．電壓一定時，電流跟電阻成反比
  組卷：404引用：13難度：0.9

  解析

• 5．小軍采用如圖的電路，研究“通過某導體的電流與它的電阻關系”。當完成第一次實驗后，小軍將A、B兩點間的電阻R由5Ω更換為10Ω，閉合開關前，滑動變阻器應該（　?。?/h2>

  A．保持變阻器滑片不動

  B．將變阻器滑片向右滑動

  C．將變阻器滑片向左滑動

  D．更換阻值更大的滑動變阻器
  組卷：181引用：2難度：0.7

  解析

三、填空題

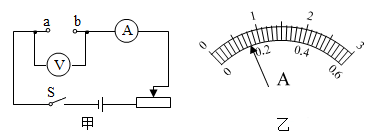

• 14．如圖甲是小明探究“電流一定時，電壓與電阻關系”的實驗電路圖。已知電源電壓U=15V，滑動變阻器上標有“20Ω 3A”（實際最大阻值略小于20Ω），實驗中所用的四個定值電阻分別為5Ω，10Ω，15Ω，20Ω。
  （1）電流表的量程應選

  A。
  （2）小明實驗時嘗試在ab間接入5Ω、10Ω、15Ω或20Ω電阻，并調節滑動變阻器，使電路中的電流控制在圖乙所示的數值不變。但他發現當ab間接

  Ω電阻時，無論怎樣移動滑動變阻器的滑片，都不能得到實驗所要求的數據。
  （3）為了使這四個電阻都能為實驗所用，電路中電流應改成控制在

  A最合理。
  組卷：524引用：8難度：0.7

  解析

四、作圖題

• 15．在“探究通過定值電阻的電流與電壓的關系”實驗中：

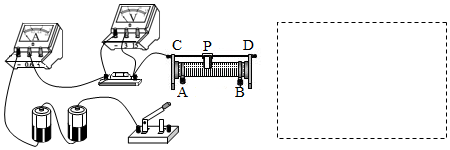

  （1）如圖所示，用筆畫線代替導線，將實驗電路連接完整（要求滑片左移時，滑動變阻器接入電路的阻值變?。?；
  （2）在虛線框中畫出實驗電路圖。
  組卷：1430引用：16難度：0.5
