2022-2023學年江蘇省泰州市姜堰四中九年級（上）第二次段考物理試卷
發布：2024/4/20 14:35:0
第一部分選擇題（共24分）
-
1．下列說法中符合生活實際的是（ ?。?/h2>
組卷：11引用：2難度：0.9 -
2．小明去商場購物，自動扶梯將他從一樓勻速送上二樓，在這個過程中，他的（ ?。?/h2>
組卷：166引用：12難度：0.9 -
3．關于溫度、內能、熱量，下列說法正確的是（ ?。?/h2>
組卷：142引用：38難度：0.9 -
4．皮劃艇是我國奧運優勢項目之一，如圖所示，比賽中運動員一手撐住槳柄的末端（視為支點），另一手用力劃槳。下列說法正確的是（ ）組卷：1532引用：81難度：0.7 -
5．小明用圖示裝置“探究動能大小與速度的關系”，下列說法正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202407/503/c83b8719.png" style="vertical-align:middle" />
組卷：151引用：4難度：0.9 -
6．如圖所示，小華用裸銅導線的一端將兩只小燈泡的螺旋捆綁在一起，并讓下面那個燈泡的尾部金屬點與電池正極接觸，再將導線的另一端與電池負極接觸（各處接觸良好），那么，下列有關現象的解釋正確的是（ ?。?/h2>組卷：125引用：2難度：0.7 -
7．汽車轉向燈電路要求：左轉彎時只能左轉向燈亮，右轉彎時只能右轉向燈亮。不能出現操作轉向開關，左、右轉向燈同時亮的情況。下列設計最合理的是（ ）
組卷：1881引用：29難度：0.9 -
8．用同種材料制成兩段長度相等，橫截面積不同的圓柱形導體，A比B的橫截面積大，按如圖連接，則下列關系合理的是（ ?。?/h2>組卷：6引用：1難度：0.7 -
9．電吹風是常用的家用小電器。某一品牌電吹風既可吹冷風又可吹熱風，若只需要讓它吹冷風，圖中符合工作要求的電路圖是（ ）
組卷：757引用：81難度：0.9 -
10．如圖所示，當開關閉合時，燈L1、L2都不亮，電流表無示數，但電壓表示數較大。則故障原因可能是（ ?。?/h2>組卷：91引用：10難度：0.7
二、填空題（本題共20小題，每空1分，共28分）
-

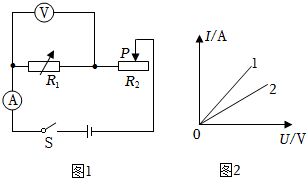

31．小華同學按圖1所示電路，研究通過導體的電流與導體兩端電壓、導體電阻間的關系。
（1）在研究導體中的電流和兩端電壓之間關系時，保持電阻箱R1的阻值不變，移動滑動變阻器R2的滑片P，可測得不同的電流、電壓值，如表1，分析表1中數據可得出結論為：；為了使此實驗的結論更具普遍性，接下來還應該 。
（2）然后，他又改變電阻箱R1的阻值并測得相應的電流值，如表2，分析表2中數據可知：電流與電阻 （填“成”或“不成”）反比，這與歐姆定律 （填“相符”或“不相符”），其原因是 。
（3）小華在得到表1的數據后，改變了電阻箱R1的阻值又測得另一組電流、電壓值，并繪制了如圖2所示的電流與電壓的關系圖象，由圖可知第二次電阻箱連入的電阻值 第一次連入的電阻值。（選填“大于”、“小于”、“等于”）
表1
表2次數 U1/V I/A ① 1 0.2 ② 1.5 0.3 ③ 2 0.4 次數 R/Ω I/A ① 3 0.5 ② 6 0.33 ③ 9 0.25 組卷：51引用：1難度：0.5 -

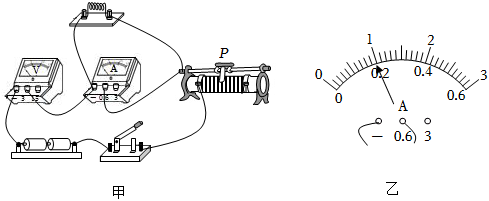

32．用如圖甲所示的實驗電路探究“電流與電阻的關系”。提供的器材有：電壓表、電流表、三種不同規格的滑動變阻器（A：“10Ω，1.5A”、B：“20Ω，1A”、C：“50Ω，1A”）、開關、電壓為3V的電源、定值電阻R=5Ω、10Ω、15Ω，導線若干。
（1）如圖中有一根導線連接錯誤，請在錯誤的導線打×，并畫出正確的導線。
（2）閉合開關前，滑動變阻器滑片P應處于最 端（選填“左”“右”）。
（3）排除故障后，將5Ω的電阻接入電路，調節滑動變阻器，使電壓表示數為1V，電流表指針位置如圖乙所示，則電流表讀數為 A，此時，滑動變阻器的滑片所在位置記作M（圖中未標出）。
（4）斷開開關，將5Ω的電阻換成10Ω的電阻，并將滑片移到阻值最大位置后閉合開關，再次調節滑片，當電壓表的示數為1V時，滑片位置應在M點的 （左/右）側，將電流表的示數記入表中。電阻R/Ω 5 10 15 電流I/A 0.1 0.05
（5）要測出表格中的實驗數據，實驗時所用的滑動變阻器規格為 （選填規格的編號即可）。組卷：8引用：1難度：0.5
