2022-2023學年江蘇省泰州市姜堰實驗中學九年級（上）段考物理試卷（二）
發布：2024/4/20 14:35:0
一、選擇題（每小題2分，共24分．每小題給出的四個選項中只有一個選項正確）
-
1．關于功、功率、機械效率的說法中，正確的是（ ?。?/h2>
組卷：263引用：10難度：0.5 -
2．物體在水平地面上做直線運動，當物體運動的路程和時間圖象如圖甲時，受到的水平推力為F1；當物體運動的速度和時間圖象如圖乙時，受到的水平推力為F2．兩次推力的功率分別為P1、P2，則下列關系正確的是（ ?。?br />
組卷：3403引用：68難度：0.5 -
3．下列說法正確的是（ ）
組卷：112引用：3難度：0.8 -
4．小明用圖示裝置來“探究動能大小與速度的關系”，下列說法正確的是（ ?。?br />
組卷：629引用：4難度：0.7 -
5．串聯在電路中的甲、乙兩盞燈，如果乙燈比甲燈亮，則通過甲燈的電流I甲與通過乙燈的電流I乙的大小關系是（ ?。?/h2>
組卷：103引用：2難度：0.5 -
6．如圖所示，電源電壓9V保持不變，當開關S閉合時，燈泡L1、L2均正常發光，電壓表示數為6V，則燈泡L1兩端的電壓是（ ?。?/h2>組卷：42引用：1難度：0.7 -
7．某智能家政機器人有三種識別啟動方式：人臉識別（S1）、指紋識別（S2）、密碼識別（S3），只要其中一種方式識別成功，則相應開關閉合，機器人啟動（機器人用
表示），如圖電路設計符合要求的是（ ?。?/h2>組卷：740引用：32難度：0.7 -
8．如圖甲是李剛同學探究并聯電路的電流規律時使用的電路圖。實驗中他用電流表分別測出A、B、C三處的電流IA、IB、IC，李剛沒有及時將數據整理到相應表格中而是隨手記錄到了草稿紙上如圖乙。已知L1的電阻小于L2的電阻。下列選項中三處電流分別是（ ?。?/h2>組卷：41引用：5難度：0.9 -
9．關于滑動變阻器在不同實驗中的作用，下列說法不正確的是（ ?。?/h2>
組卷：54引用：1難度：0.8 -
10．如圖所示，電源電壓保持不變，閉合開關，滑動變阻器的滑片向左移動的過程中，下列說法正確的是（ ?。?/h2>組卷：593引用：5難度：0.7
三、解答題
-

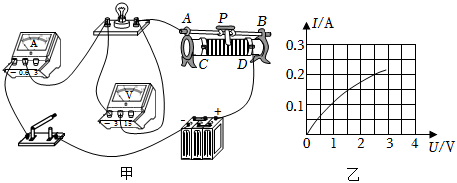

31．如圖所示，在測量小燈泡正常發光時電阻的實驗中，已知小燈泡正常發光時的電壓為2.5V。
（1）閉合開關后，小燈泡不亮，電流表沒有示數，電壓表有較大的示數，經檢查，導線連接完好，則電路故障可能是小燈泡發生了 （選填“短路”或“斷路”）；
（2）排除故障后，移動滑動變阻器滑片P到某處時，電壓表示數為2V，若要測出小燈泡正常發光時的電阻，應將滑片P向 端移動（選填“A”或“B”）；
（3）移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖像，由圖像可計算出小燈泡正常發光時的電阻是 Ω；
（4）利用該電路能否探究電流和電壓的關系？，理由是 。組卷：113引用：4難度：0.5 -
32．在測量未知電阻Rx（阻值約為150Ω）的實驗中，提供的實驗器材有：電源（電壓3V）、滑動變阻器R（0～50Ω）、電阻箱R0（0～9999Ω）、電流表（0～0.6A）、電壓表（0～3V）、開關及導線若干。
（1）小虎同學設計了如圖甲所示的電路，他 （選填“能”或“不能”）較準確測出Rx的阻值；
（2）小清設計的測量另一待測電阻Rx阻值的電路如圖乙所示，圖中電源電壓保持3V不變，滑動變阻器R的規格為“50Ω 1A”。
①他的測量步驟如下：
第1步：只閉合開關S和 ，調節 （選填“R”或“R0”），使電壓表的示數為2V；
第2步：只閉合開關S和 ，調節 （選填“R”或“R0”），使電壓表的示數仍為2V，讀出此時電阻箱接入電路中的阻值（如圖丙所示），則待測電阻的大小為 Ω；
②在第2步中，若小清無意中將滑動變阻器的滑片P向左移動少許，使滑動變阻器接入電路的阻值減小了1Ω，則小清測得Rx的阻值為 Ω。組卷：59引用：1難度：0.6
