人教新版九年級全冊《15.5 串、并聯電路中電流的規律》2018年同步練習卷（3）
發布：2024/4/20 14:35:0
一、選擇題
-
1．如圖所示，當開關S閉合時，關于三個電流表A1、A2和A3的讀數，下列說法不正確的是（ ）組卷：186引用：4難度：0.5 -
2．如圖所示電路中，將電流表先后串聯在a、b、c處，當開關閉合后，電流表的讀數（ ）組卷：71引用：4難度：0.9 -
3．如圖所示的電路，閉合開關后，當滑片P向左移動時，下列說法正確的是（ ?。?/h2>組卷：8051引用：129難度：0.7 -
4．如圖所示，電源電壓保持不變。閉合開關，滑動變阻器的滑片P由a向b滑動的過程中，燈泡工作時的電阻不變?？赡苡^察到的現象是（ ?。?/h2>組卷：102引用：2難度：0.7 -
5．教室里的日光燈正常發光，若天熱時再啟動空調，則該電路的（ ）
組卷：49引用：4難度：0.9 -
6．如圖所示，在探究并聯電路中的電流關系時，小明同學用電流表測出A、B、C三處的電流分別為IA=0.4A、IB=0.2A、IC=0.2A，在表格中記錄數據后，下一步應該做的是（ ）組卷：1360引用：157難度：0.9 -
7．小珊按圖示電路進行探究實驗，將電流表先后串聯在A、B、C處，當開關閉合后，電流表的讀數（ ?。?/h2>組卷：289引用：42難度：0.9 -
8．如圖所示，當開關S閉合時，兩只電流表的示數分別由、（c）兩圖讀得，則電燈L1中的電流是（ ）
組卷：819引用：120難度：0.9 -
9．如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中。下列說法正確的是（ ?。?/h2>組卷：474引用：3難度：0.9
五、綜合題
-

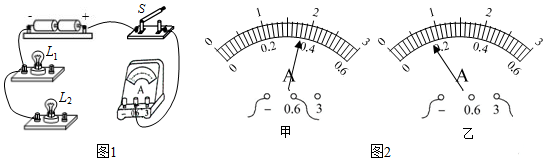

27．如圖是劉明和李強做“探究并聯電路的電流規律”的實驗時未連好的電路，現要求燈L1和燈L2并聯，且電流表測燈L2中的電流。
（1）請你用筆畫線表示導線，在圖1中幫他們完成電路連接，以符合要求。
（2）按要求正確連接好電路，閉合開關，電流表的示數如圖2甲所示，則燈L2中電流為A。
（3）在這個電路中，用電流表測干路中的電流時，電流表的示數如圖2乙所示，則燈L1中的電流為A。組卷：246引用：20難度：0.5 -
28．閱讀下面短文，回答問題。
電熱膜

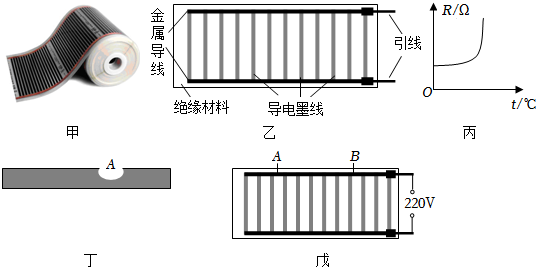

電熱膜是一種新型的電熱器件，如圖甲所示是一種常見的電熱膜。電熱膜是在絕緣的聚酯薄膜表面，經過特殊工藝加工形成一條條薄的導電墨線，導電墨線兩端與金屬導線相連，形成網狀結構，其內部結構如圖乙所示。
電熱膜通電工作時沒有發紅、熾熱或發光現象的產生。它與被加熱的物體直接接觸，產生的熱量很快傳給被加熱物體，所以電熱膜本身的溫度并不太高，不易氧化，使用壽命長。在制造電熱膜時，會出現不同區域的導電墨線厚度不均勻的現象，厚的導電墨線電阻小。導電墨線的電阻隨溫度變化的關系如圖丙所示，這種溫度特性的優點是，它不會因厚度不均勻而出現嚴重的發熱不均、局部過熱的現象，這是電熱絲所不具備的，它保證了電熱膜各處的溫度均勻。
（1）電熱膜取暖器工作時，室內空氣溫度升高是通過方式增加空氣內能的。
（2）某根導電墨線的局部導電材料脫落，如圖丁中A部分，這根導電墨線的電阻會
A．變大 B．變小 C．不變 D．以上三種情況均有可能
（3）與傳統的電熱絲加熱器相比，電熱膜取暖器的發熱效率高，原因是。
（4）將圖戊中一塊電熱膜接入電路，正常工作時金屬導線中A、B處電流分別為IA和IB，則IAIB（選填“＞”、“＜”或“=”）。
（5）電熱膜不會因厚度不均而出現局部過熱的現象，原因是電熱絲電阻隨溫度的升高而，溫度高時發熱功率。（選填“增大”、“減小”或“不變”）組卷：79引用：5難度：0.5
