2022-2023學年江蘇省連云港市新海中學九年級（上）第二次月考物理試卷
發布：2024/4/20 14:35:0
一、選擇題（每題只有一個正確選項，每題2分，共20分）
-
1．如圖所示，某同學將一張細條狀鋁箔紙的兩端分別壓在干電池的正負極，發現鋁箔紙發熱并燃燒，關于該實驗的分析正確的是（ ?。?/h2>組卷：1228引用：61難度：0.7 -
2．如圖是電冰箱的簡化電路圖。圖中M是電冰箱壓縮機內的電動機，L是電冰箱內的照明燈。下列判斷正確的是（ ?。?/h2>組卷：148引用：4難度：0.8 -
3．如圖所示，能正確地測出小燈泡L1兩端電壓的電路是（ ）
組卷：8088引用：92難度：0.9 -
4．下列家用電器中，正常工作時的電流最接近1A的是（ ）
組卷：102引用：3難度：0.7 -
5．在①陶瓷②銅③鹽水④塑料⑤玻璃⑥水銀六種物質中，通常情況下屬于導體的是（ ?。?/h2>
組卷：1240引用：66難度：0.9 -
6．小明在探究“電阻的大小與什么因素有關”的活動中，發現實驗器材中電阻絲只有一根，其它器材足夠，如果要他完成下面的實驗探究活動，不可能完成的是（ ?。?/h2>
組卷：4530引用：104難度：0.9 -
7．如圖是滑動變阻器的結構和連入電路的示意圖，當滑片P向右滑動時，連入電路的電阻變小的是（ ?。?/h2>
組卷：1450引用：37難度：0.5 -
8．關于以下四個電學實驗，下列說法中不正確的是（ ）
組卷：112引用：6難度：0.5 -
9．如圖所示電路，閉合開關S后，兩燈均不發光。為檢測電路故障，澤華做了以下操作：將一根導線兩端分別接到a、b兩點，發現燈L1亮，電流表有明顯示數；將這根導線兩端分別接到b、c兩點，發現兩燈均不亮，電流表示數為零。則電路故障可能是（ ）組卷：592引用：26難度：0.9
三、解答題（每圖、每空2分，21題6分，22題6分，共50分）
-

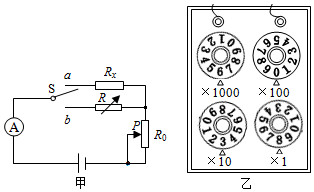

26．小明同學利用電阻箱和電流表測量未知電阻Rx的阻值，實驗電路圖如圖所示：
（1）移動滑動變阻器的滑片P，使其連入電路的阻值最大，將S撥至 處，移動滑動變阻器的滑片P，使電流表的示數為某一適當值I；
（2）再將S撥至 處，調節 （填“電阻箱”“滑動變阻器”或“電阻箱與滑動變阻器”），使電流表的示數為I；
（3）讀出電阻箱的示數R=Ω，即為待測電阻Rx的阻值。
組卷：126引用：4難度：0.7 -
27．閱讀短文。
第四代電光源——LED光源
如圖甲是時下較為流行的LED手電筒和LED吸頂燈，它的主要部分是高亮度白色發光二極管，這種發光二極管主要由硅、砷等半導體材料制成，具有光效高、耗電少，壽命長、易控制、免維護、安全環保等優點，是繼白熾燈、鹵素?zé)艉凸?jié)能熒光燈后新興的第四代電光源，是極具發展前途的新光源。LED的發光原理與白熾燈先發熱后發光的原理截然不同，是直接把電能轉換成光能的器件，因而其發光效率較高，是新一代固體冷光源，將逐步取代傳統光源，圖乙是LED的元件實物及符號。
由于二極管具有單向?qū)щ娦裕褂脮r必須將它的正極與電源正極相連，二極管才能處于導通狀態，否則處于截止?fàn)顟B(tài)，利用圖丙所示電路可以研究發光二極管的工作特性：把一個正常工作時電壓為3V的LED接入電源電壓恒為3.25V的電路，閉合開關S，LED即處于導通狀態，調節變阻器滑片，改變LED兩端的電壓和電路中電流，記錄多組電壓、電流數據，可以得到電壓表與電流表示數關系，如丁所示?；卮鹣铝袉栴}：
（1）LED燈主要由 （導體/半導體/超導體）材料制成；它之所以節能，被稱為冷光源，是因?yàn)樗南嗤娔軙r產生的內能較白熾燈 （多/少）；
（2）在圖丙中，LED正常發光時，滑動變阻器的阻值是 Ω。
（3）在圖丙中，閉合S，調節滑動變阻器，使LED正常發光；斷開S，改變LED的正負極后再閉合S，LED （能/不能）發光；此時兩電表的示數為 。
A.3V，20mA
B.3.25V，20mA
C.0V，0mA
D.3.25V，0mA組卷：70引用：1難度：0.5
