人教新版九年級全冊《第16章 電壓 電阻》2018年單元測試卷（11）
發布：2024/4/20 14:35:0
一、選擇題（共15小題，每小題3分，共30分）
-
1．閉合電路（如圖所示）的開關后，電壓表測量燈泡MN兩端電壓為U，則電路中兩端電壓同為U的是（ ?。?br />
組卷：185引用：3難度：0.7 -
2．如圖所示，在探究串聯電路中的電壓關系時，小華同學用電壓表測得ab、bc、ac兩端的電壓分別為Uab=2V，Ubc=2V，Uac=4V，在表格中記錄數據后，下一步應該做的是（ ）組卷：585引用：12難度：0.9 -
3．學生實驗用的電壓表有兩種量程0～3V和0～15V，電壓表上面一行示數看不清楚，而測量又必須用0～15V的量程，一同學見到指針指到小量程的1.7V，則實際的電壓是（ ?。?/h2>
組卷：216引用：8難度：0.9 -
4．測量電壓的工具是（ ）
組卷：1372引用：13難度：0.9 -
5．判斷一個電阻是否能等效替代另外兩個串聯的電阻，主要看（ ?。?/h2>
組卷：314引用：5難度：0.9 -
6．如圖所示，電源電壓為6V，閉合開關后，電壓表的示數為4V，電流表示數0.3A，下列描述不正確的是（ ）組卷：191引用：5難度：0.9 -
7．如圖所示，其中電壓表測量L2兩端電壓的是（ ?。?/h2>
組卷：60引用：5難度：0.9 -
8．一段由若干股組成的銅芯線，當抽去它其中的幾股后，這段銅芯線的電阻將（ ?。?/h2>
組卷：57引用：6難度：0.9 -
9．質量相等的銅絲和鋁絲，它們的橫截面積相等，溫度一定時，則二者電阻大小比較（ ?。?/h2>
組卷：33引用：15難度：0.7
五、實驗探究題（共4小題，每小題11分，共44分）
-
27．物理實驗非常重要，實驗中儀器的讀數是必不可少的。
（1）用托盤天平測量銅塊質量時，當把銅塊放入左盤，右盤加入砝碼后天平的指針靜止在如圖1甲所示位置，實驗小組經討論認為有兩種調節橫梁平衡辦法：A、向右調節螺母使橫梁平衡B、向右移動游碼使橫梁平衡。
你認為（選填“A”或“B”）辦法是正確的。正確操作后當右盤所加砝碼和游碼位置如圖1乙所示時天平平衡，則該銅塊的質量為g。
（2）請你讀出圖2所示的測量工具的示數，并把它們填寫在下面的橫線上。木塊的長度為cm；電阻箱的示數是Ω。
（3）如圖3所示，電源電壓為4伏且保持不變，虛線框內的電路中接有兩個阻值均為R的電阻，當開關S由閉合到斷開時，電流表的示數減少了0.5安。試在虛線框內畫出電阻的一種可能的連接電路圖，并標出相應的R值。組卷：7引用：1難度：0.4 -

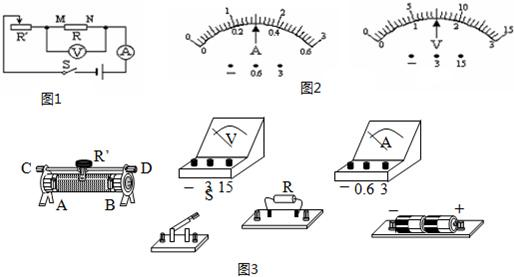

28．小偉在探究電流與電阻關系的實驗中，采用了如圖1所示的電路圖，實驗中他選用的定值電阻分別是5Ω、10Ω、15Ω，電源由兩節新的干電池組成，滑動變阻器的阻值范圍是0～15Ω。
（1）請按照電路圖并選擇合適的量程，用筆線代替導線將圖3中的實物連接完整；
（2）依據你所連接的電路說明：開關閉合前，滑動變阻器的滑片應滑至端（選填“C”或“D”）；
（3）實驗中每次更換電阻、閉合開關后，首先應調節滑動變阻器，保持電壓表讀數不變，然后再記錄電流表的示數；
（4）某次實驗中電流表、電壓表的示數如圖2所示，根據你前面選擇的量程，則電流表的示數是A，電壓表的示數是V。
