2022-2023學年江蘇省南通市港閘區北城中學九年級（上）第二次月考物理試卷
發布：2024/4/20 14:35:0
一、單選題（每小題2分）
-
1．如圖是小王家的電能表，下列說法正確的是（ ?。?br />
組卷：1855引用：18難度：0.7 -
2．如圖中，導體A、B是由同種材料做成的，A和B等長，但A比B的橫截面積大，當S閉合后，在相同的時間內，下列敘述正確的是（ ）組卷：72引用：6難度：0.6 -
3．如圖所示，用A、B兩個金屬夾子將一根鉛筆芯接入電路中，當B夾子左右移動時，小燈泡的亮度會發生變化。下列關于這一裝置的說法中正確的是（ ?。?/h2>組卷：368引用：7難度：0.7 -
4．如圖所示為一種新型“水溫感應龍頭”，自帶水流發電電源。當水流溫度低于40℃，感應開關S1閉合，只有綠燈照亮水流；當水溫達40℃及以上，感應開關S2閉合，只有紅燈照亮水流，以警示用水人。下列電路設計能實現該功能的是（ ）組卷：1602引用：71難度：0.5 -
5．如圖是小成同學做“探究電流與電壓關系”實驗的電路圖，按照電路圖連接好電路，閉合開關S，發現電流表和電壓表的指針均沒有偏轉，電路中僅有一處故障，故障可能是（ ?。?/h2>組卷：969引用：13難度：0.6 -
6．如圖所示電路，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表和電壓表均有示數。下列關于電路的分析不正確的是（ ）組卷：492引用：21難度：0.7 -
7．光敏電阻的特點是有光照射它時阻值變小。如圖所示是某小區門口利用光敏電阻設計的行人監控裝置，R1為光敏電阻，R2為滑動變阻器，A、B間接監控裝置。則（ ?。?br />
組卷：120引用：3難度：0.5 -
8．小軍同學根據他在電學實驗課上獲得的實驗數據，繪制出如圖所示的圖象。其中圖甲表示電阻R1，圖乙表示電阻R2。根據圖象信息可判斷（ ?。?/h2>組卷：1039引用：12難度：0.6
二、非選擇題
-

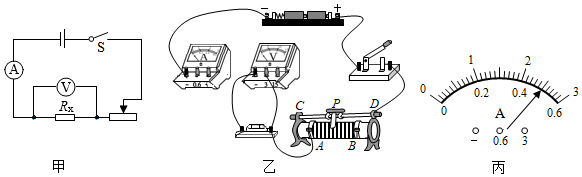

23．實驗小組用伏安法測量一個定值電阻Rx的阻值實驗器材有：待測定值電阻Rx（約5Ω）、電壓表、電流表、滑動變阻器（20Ω 1A）、開關、電源（電壓恒定）各一個，導線若干。
（1）根據設計的實驗電路要求，請用筆劃線代替導線連接圖乙中最后的一根導線。
（2）當電壓表示數為2.5V時，電流表的示數如圖所示，則本次實驗測得的定值電阻Rx是 Ω。
（3）實驗小組測得的數據如下表所示，其中第 組（填實驗號）不是本實驗中測得的，你判斷的依據是 。
（4）小飛又取來阻值是600Ω的定值電阻R0、一個開關和阻值約5Ω的未知電阻Rx，用如圖所示的電路來測量Rx的阻值，小飛的實驗方案如下：a.閉合S1，斷開S2，讀出電壓表的示數是U1；b.閉合S1和S2，讀出電壓表示數U2，則電阻Rx=（用U1、U2和R0表示）；小飛的實驗方案 （選填“能”或“不能”）準確測得電阻Rx的阻值，理由是 。序號 1 2 3 4 5 電壓U/V 0.5 1.0 1.5 1.9 2.5 電流I/A 0.1 0.2 0.3 0.4 0.5
組卷：123引用：3難度：0.5 -
24．閱讀短文，回答問題：
半導體的應用
半導體指常溫下導電性能介于導體與絕緣體之間的材料。半導體是指一種導電性可受控制，范圍可從絕緣體至導體之間的材料。
發光二極管（LED）是半導體二極管的一種，具有單向?qū)щ娦?。?dāng)二極管兩端外加正向電壓時，如果正向電壓很小，正向電流也幾乎為零，當正向電壓大于某個值以后，二極管正向?qū)?，電流隨電壓增大而迅速上升：當二極管兩端外加反向電壓不超過一定范圍時，通過二極管的電流幾乎為零，二極管處于截止?fàn)顟B(tài)。外加反向電壓超過某一數值時，反向電流會突然增大，這種現象稱為電擊穿，因而使用時應避免二極管外加的反向電壓過高。
PTC是一種新型的半導體陶瓷材料，它以鈦酸鋇為主，滲入多種物質后加工而成，目前家用的陶瓷暖風器。陶瓷電熱水壺等就是用這種材料做成的。PTC有一個根據需要設定的溫度，低于這個溫度時，其電阻隨溫度的升高而減小，高于這個溫度時，電阻值則隨溫度的升高而增大，我們把這個設定的溫度叫“居里點溫度”，用PTC材料制成的電熱器具有發熱?？販仉p重功能，應用十分廣泛。
請根據上述材料，回答下列問題：
（1）半導體不導電時，內部 （選填“有”、“沒有”）自由電荷。

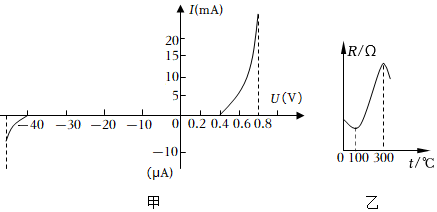

（2）如圖甲所示為某發光二極管中的電流隨它兩端電壓變化的曲線。
①由圖甲可知，有關該發光二極管以下判斷中錯誤的是 。
A．當該二極管兩端的正向電壓為0.2V時，二極管處于導通狀態
B．當該二極管兩端的正向電壓為0.8V時，二極管處于導通狀態
C．當該二極管兩端的反向電壓為10V時，二極管處于截止?fàn)顟B(tài)
D．當該二極管兩端的反向電壓為50V時，二極管將會被擊穿
②該發光二極管兩端的正向電壓為0.5V時的電阻 （選填“大于”、“等于”或“小于”）正向電壓為0.7V時的電阻。
（3）家用固體電熱滅蚊器也使用了PTC陶瓷電熱元件，該元件電阻與溫度的關系如圖乙所示。
①由圖乙可知，該P(yáng)TC陶瓷電熱元件的居里點溫度為 ℃。
②該電熱滅蚊器通電后（電源電壓保持不變），它的功率 。
A.先減小后增大
B.先增大后減小
C.功率一直不變
D.無法確定
（4）某家用插座用一只“2V 100mA”發光二極管（與一定值電阻串聯在電路中）作為指示燈。將該插座接在家庭電路中，指示燈正常發光，則在100s內電流通過該發光二極管所做的功 J。組卷：227引用：2難度：0.3
