2020年北師大版九年級全冊物理課后練習（6）
發布：2024/4/20 14:35:0
一、解答題
-
1．如圖所示的電路中，在開關閉合前，應將滑片P放在變阻器的（選填“A”或“B”）端。開關閉合后，若滑片P向右滑動，電流表的示數將（選填“變大”、“變小”或“不變”）。組卷：51引用：4難度：0.7 -
2．如圖是小蘭設計的調光電路，閉合開關后發現不能調節燈泡的亮度。請你只改變其中一根導線，實現閉合開關后，將滑動變阻器的觸頭向右移動而使燈泡變亮（請在連接錯誤的導線上畫“×”，并用筆畫線表示導線在圖上改正。）組卷：59引用：3難度：0.5 -
3．將如圖中的電路元件連接起來，要求開關閉合后滑片向右滑動時燈泡變亮。組卷：16引用：2難度：0.5
-
8．東東在做“探究通過導體的電流與電阻的關系”的實驗中，采用了如圖甲所示的電路圖。
（1）請按照電路圖，用筆畫線表示導線，將圖乙中的實物圖連接完整。
（2）實驗過程中，東東把電阻R由5Ω分別換成了10Ω和20Ω，每次閉合開關后，首先應調節，使保持不變，然后再記錄電流表的示數。組卷：112引用：3難度：0.3 -

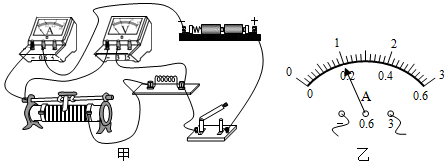

9．為了探究電流與電壓電阻的關系，小明將實物連接成如圖所示
（1）請你指出甲圖中連接的錯誤之處：
A
B
（2）請你將正確的電路圖畫在方框內
組卷：14引用：3難度：0.5
