2021-2022學年江蘇省徐州市新沂市鐘吾中學九年級（上）第二次月考物理試卷

一、選擇題（3*8=24分）

• 1．在參觀人民檢察院未成年人法治教育基地時，小明發現，在一處地面上有“沉迷網絡”、“交友不慎”兩個圓形模塊。用腳踩其中任何一個模塊，與模塊連接的電視上就會播放相應的教育短片。下列有關分析正確的是（　?。?/h2>

  A．兩個模塊相當于開關，彼此串聯

  B．同個模塊相當于開關，彼此并聯

  C．兩個模塊相當于電源，彼此并聯

  D．兩個模塊相當于用電器，彼此串聯
  組卷：237引用：6難度：0.8

  解析

• 2．酸甜多汁的水果不僅可以為我們的身體提供能量，還可以發電呢!如圖所示，幾只水果提供的電力足以點亮一排發光二極管!水果在這里扮演了“電源”的角色，關于這個電路說法錯誤的是（　?。?/h2>

  A．水果電池將內能轉化成電能

  B．水果的作用是給電路提供電壓

  C．此時電路中的發光二極管即為用電器

  D．把水果串聯起來可以提高電壓
  組卷：77引用：2難度：0.8

  解析

• 3．某品牌的微型電腦吸塵器有兩個開關，開關S₁控制照明燈L和吸塵電動機M，開關S₂只控制吸塵電動機M．下列電路圖符合要求的是（　　）

  A．

  B．

  C．

  D．
  組卷：470引用：33難度：0.7

  解析

• 4．在如圖所示的電路中，用滑動變阻器調節燈的亮度，若要求滑片P向右端滑動時燈逐漸變暗，則下列接法正確的是（　?。?/h2>

  A．M接C，N接B

  B．M接A，N接B

  C．M接C，N接D

  D．M接A，N接D
  組卷：1584引用：206難度：0.9

  解析

• 5．如圖所示的電路中，當開關S合上時，電壓表測的是（　　）

  A．燈L2兩端電壓	B．電源的電壓
  C．燈Ll兩端的電壓	D．燈L2和電源兩端的電壓
  組卷：435引用：45難度：0.9

  解析

• 6．“0.2A”最可能是下列哪個用電器工作時的電流（　?。?/h2>

  A．家用電冰箱	B．家用空調器
  C．普通的白熾燈	D．普通計算器
  組卷：33引用：2難度：0.8

  解析

• 7．下列用品中，通常情況下屬于導體的是（　?。?/h2>

  A．玻璃杯

  B．塑料尺

  C．鉛筆芯

  D．橡皮
  組卷：80引用：3難度：0.9

  解析

• 8．根據歐姆定律I=

  U

  R

  ，下列說法正確的是（　?。?/h2>

  A．導體兩端的電壓越高，通過這段導體中的電流就越大

  B．導體兩端的電壓越高，這段導體的電阻就越大

  C．導體的電阻與電壓成正比，與電流成反比

  D．通過導體的電流越大，這段導體的電阻就越小
  組卷：70引用：4難度：0.9

  解析

• 9．如圖所示，電源電壓U恒定，閉合開關，L₁、L₂兩燈均正常發光，電流表和電壓表均有示數。過一會兒，其中一只燈泡突然熄滅，兩個電表示數均不變，假設故障是由其中某只燈泡引起的，則造成此現象的原因可能是（　?。?/h2>

  A．L1斷路

  B．L2斷路

  C．L1短路

  D．L2短路
  組卷：403引用：3難度：0.7

  解析

三、解答題

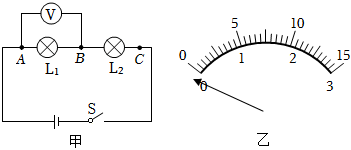

• 28．小明和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路。
  （1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是

  。
  （2）小明根據圖甲連接好電路，閉合開關后，發現電壓表示數為零，若只有L₁或L₂中的一處發生故障，則故障可能是

  （寫出一種即可）。
  （3）排除故障后，小明完成了實驗，并把數據記錄在下表中。


  UAB/V	UBC/V	UAC/V
  1.4	1.4	2.8

  分析實驗數據得出兩個實驗結論：
  ①串聯電路兩端的電壓

  各部分電路兩端電壓之和；
  ②串聯電路中，各部分電路兩端電壓相等。
  （4）實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是

  ，另外，小明的實驗在設計方案上還存在另一個不足之處是

  。

  組卷：314引用：7難度：0.5

  解析

• 29．閱讀短文，回答文后問題
  樹木在低溫時細胞受傷，會造成枝條電阻發生變化。用電阻測量法可以鑒別樹木的耐寒能力。實驗時，取某待測樹種當年生長的粗細、長短相同的一些枝條分別放入不同的冷凍箱內，在不同的溫度下冷凍，24h后取出。等恢復至室溫時，測量這些枝條上相同距離的兩點間電阻。該樹種的部分測量數據如表所示。


  冷凍溫度/℃	-40	-30	-20	-10	0
  枝條電阻/Ω	21.1	27.2		39.0	45.1


  （1）如圖a所示為測量枝條電阻的電路，請用筆畫線代替導線將電路連接完整。
  （2）在測量冷凍溫度為-20℃的枝條電阻時，電壓表讀數為8.6V，電流表示數如圖b所示，請算出電阻填入表格中。
  （3）在圖c中畫出枝條電阻和冷凍溫度關系的圖象。
  （4）由圖象可知，該樹種枝條電阻大小與冷凍溫度的關系為

  。
  組卷：77引用：22難度：0.5
