2022-2023學年江西省鷹潭市余江區九年級（上）期末物理試卷
發布：2025/6/30 18:0:11
一、填空題（每空1分，共16分）
-
1．如圖所示，電壓表的讀數為 V；滑動變阻器以圖所示方式接入電路，當滑片向左滑動時，滑動變阻器連入電路的電阻 （選填“變大”“變小”或“不變”）。
組卷：263引用：8難度：0.7 -
2．學習完家庭電路后，圓圓在家里操作了試電筆，如圖甲所示，它的作用是 ；還在家里看到了她爸爸平時用來家電維修用的電工膠布，如圖乙所示，她查閱資料，介紹了電工膠布有耐高溫性、良好的阻燃性和 （選填“導電”或“絕緣”）性，用于綁扎導線之間的接頭。組卷：48引用：1難度：0.6 -
3．酒精的熱值是3.0×107J/kg,酒精的比熱容是2.4×103J/（kg?℃），如果100g酒精燒去一半，那么剩余一半酒精熱值是
，比熱容是。組卷：14引用：1難度：0.7 -
4．如圖所示為怎樣使兩個小燈泡亮起來的實驗電路，兩個燈泡的連接方式是 聯。閉合開關S，兩個小燈泡都發光時，取下燈泡L1，燈泡L2能不能繼續發光？（填“能”或“不能”）。交換燈泡L1和開關S的位置是否影響開關對電路的控制？（填“是”或“否”）。組卷：131引用：4難度：0.6 -
5．“退熱貼”屬于物理降溫用品，被廣泛應用于小兒發熱退燒、消夏及高溫作業等情況，退燒貼中的水分通過蒸發 體表的熱，可以起到降溫作用，退熱貼在使用過程中還會散發出一股清新的薄荷香味，這種現象叫擴散現象，是由于 產生的。
組卷：12引用：2難度：0.7 -
6．如圖所示的電路，電源電壓恒為3V。閉合開關S，電壓表的示數為0.5V，則燈泡L1兩端的電壓為 V，燈泡L2兩端的電壓為 V。?組卷：27引用：1難度：0.7 -
7．電荷的國際單位是
；電流的國際單位是；電壓的國際單位是；電阻的國際單位是；電功的國際單位是；電功率的國際單位是。組卷：7引用：1難度：0.7 -
8．細心的小明在做摩擦起電實驗時如圖a,發現：小紙屑先被摩擦過的玻璃棒吸引，接觸玻璃棒后又迅速跳離。用你學過的物理知識解釋：這里“吸引”是因為，“跳離”是因為。然后將摩擦過的玻璃棒接觸圖b所示的自制驗電器，發現兩片金屬箔片會張開，金屬箔片張開是因為。組卷：37引用：3難度：0.8
二、選擇題（共14分。把你認為正確的答案序號填寫在題后的括號內。第9-12小題，每小題2分，每小題只有一個正確答案；第13、14小題為不定項選擇，每小題2分，每小題有一個或幾個正確答案，全部選正確得3分，不定項選擇正確但不全得1分，不選、多選或錯選得0分）
-
9．關于物體的內能和溫度關系，下列說法中正確的是（ ?。?/h2>
組卷：364引用：2難度：0.8 -
10．把標有“220V 40W”和“220V 15W”的甲、乙兩盞燈串聯接在220V電壓下，則下面分析正確的是（ ?。?/h2>
組卷：277引用：7難度：0.7 -
11．用圖電路探究“影響電阻大小的因素”實驗時，下列說法中正確的是（ ?。?/h2>組卷：363引用：6難度：0.7 -
12．如圖所示電路，電源電壓為 3V，當開關 S 閉合時，只有一只燈泡發光，且電壓表示數為 3V，由這一現象可以判斷電路的故障是（ ?。?/h2>組卷：89引用：2難度：0.7 -
13．如圖所示的電路中，電源電壓U恒定，R2為滑動變阻器，R1、R3均為定值電阻，且R1=2R3。下列說法正確的是（ ?。?/h2>組卷：88引用：3難度：0.5 -
14．小剛用如圖所示電路探究“一段電路中電流跟電阻的關系”。在此實驗過程中，當A、B兩點間的電阻由5Ω更換為10Ω后，為了探究上述問題，他應該采取的唯一操作是（ ?。?/h2>組卷：996引用：19難度：0.9
三、計算題（共22分。第15題7分，第16題7分，第17題8分）
-
15．如圖，理想電源電壓為8V恒定，定值電阻R0=16Ω，燈泡能夠允許通過最大的電流為0.5A，燈絲阻值不變，電流表的量程為0～0.6A，電壓表的量程為0～5V?；瑒幼冏杵鬟B入電路的電阻與其接入長度成正比，A是滑動變阻器下端點，B與O分別是滑動變阻器上某點，且OA間電阻為滑動變阻器總電阻的2/3。當只閉合開關S和S1，滑動變阻器滑片P在B點時，電流表的示數為0.5A，電壓表的示數為2V；當只閉合開關S和S2，滑片P分別在O點和B點時，電壓表的示數之比UAO：UAB=2：1。求：?
（1）燈泡的電阻；
（2）滑動變阻器AB間電阻與滑動變阻器最大阻值的比值；
（3）當只閉合S和S1時，在保證電路安全的前提下，滑動變阻器的可調范圍。組卷：249引用：1難度：0.3 -
16．（1）將20kg初溫為20℃的一壺水恰好加熱到100℃，需要吸收多少熱量？
（2）若液化天然氣爐完全燃燒天然氣放出的熱量有40%被水吸收，燒開這壺水需要燃燒多少立方米天然氣？[天然氣熱值為4.2×107J/m3，水的比熱容為4.2×103J/（kg?℃）]組卷：33引用：1難度：0.5 -
17．如圖所示，電源電壓為18V不變?；瑒幼冏杵鱎2的最大阻值為200Ω。R1的電阻為10Ω，燈泡L上標有“18V 9W”字樣（不考慮燈絲電阻的變化），電流表的量程為0～3A，電壓表的量程為0～15V。求：
（1）小燈泡正常發光時，燈絲的電阻；
（2）當只閉合S1，且R2接入電路中的阻值為20Ω時，R1的電功率；
（3）在保證電路安全的情況下，整個電路消耗的最小電功率。組卷：213引用：4難度：0.4
四、實驗與探究題（共28分。每小題7分）
-
18．如圖所示，物體M與彈簧一端相連，系在繩子末端的小球從A處由靜止開始釋放，在最低點B處，撞擊物體M后反彈，并使M在水平面上向右運動，最遠可以到達D點。（圖中C點是彈簧原長時的末端，不計空氣阻力）。
（1）從A到B的過程中，小球的 轉化為 （選填“動能”、“重力勢能”）。
（2）物體M從C到D的過程中，動能大小變化是 ，彈簧的彈性勢能 （以上兩空均選填“一直變大”、“一直變小”或“先變大后變小”）。組卷：271引用：3難度：0.5 -
19．沈明想測量一未知電阻Rx阻值約為40Ω。實驗室所提供的器材有：一個電源（電壓約為3V），一個阻值為10Ω的定值電阻R0，一塊電壓表（量程為0～3V，分度值為0.1V），一塊電流表（量程為0～0.6A，分度值為0.02A），開關、導線若干。請你合理選用器材設計一個實驗，測出未知電阻Rx的阻值。要求：
（1）畫出實驗電路圖（電路不可重組）；
（2）根據你所設計的電路，寫出主要實驗步驟；
（3）寫出Rx的數學表達式（用已知量和測得量表示）。組卷：122引用：1難度：0.6 -

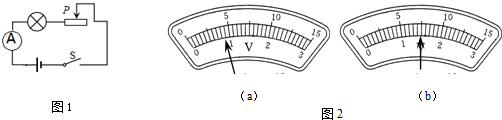

20．某同學做“測定小燈泡的電功率”實驗，實驗器材有：電源（電壓為1.5伏的整數倍）、小燈（標有“0.3安”字樣）、一個電流表、兩個電壓表、兩滑動變阻器（分別標有“20歐 2安”和“5歐 3安”字樣）、電鍵及導線若干。他選擇其中某個滑動變阻器與小燈連成串聯電路進行實驗，電路圖如圖1所示。在實驗中，他調節滑動變阻器的滑片至中點位置時，小燈正常發光。此時在電路中的不同位置正確連入兩電壓表，示數分別如圖2（a）、（b）所示。則
（1）該同學所用的電源電壓為伏。
（2）請根據相關信息計算小燈的額定功率（需寫出計算過程）．。組卷：243引用：3難度：0.1 -
21．在做“探究導體中電流跟電阻的關系”的實驗中，實驗器材有：學生電源（3V不變），電流表、電壓表、定值電阻四只（5Ω、10Ω、20Ω、25Ω各一只），滑動變阻器M（10Ω 1A），滑動變阻器N（20Ω 1A），開關、導線若干。
（1）請你用筆畫線代替導線，將圖中的實物電路連接完整，要求滑片P向B端移動時電路中電流變大。
（2）實驗過程中，使用不同定值電阻進行探究時，調節滑動變阻器的阻值，使電阻R兩端電壓保持不變，這種方法是
。（填字母編號）。
A．轉換法 B．控制變量法 C．等效替代法
（3）某次實驗中，連接好電路，閉合開關時，發現電流表示數幾乎為零，電壓表示數約3V，調節滑動變阻器的阻值，兩電表示數均無明顯變化，電路故障原因可能是 。
（4）排除故障后，更換不同定值電阻進行了實驗，記錄實驗數據如表：
分析表中數據可得到的結論是：。實驗次數 1 2 3 4 電阻/Ω 5 10 20 25 電流/A 0.40 0.20 0.10 0.08
（5）實驗中選擇的滑動變阻器應是 （選填“M”或“N”）。組卷：89引用：23難度：0.5
