2024年天津市西青區中考物理模擬試卷（二）
發布：2025/6/30 18:0:11
一、單選題：（本大題共10小題，每小題3分，共30分）每小題給出的四個選項中，只有一個最符合題意。
-
1．下列估測的數據中最接近事實的是（ ?。?/h2>
組卷：444引用：37難度：0.9 -
2．2023年2月25日，我國自主研制的第四架大型滅火水上救援水陸兩棲飛機“鯤龍”AG600M在廣東珠海首次飛行成功，如圖所示。下列關于飛機的說法正確的是（ ?。?/h2>組卷：205引用：3難度：0.7 -
3．目前，新能源電動汽車被越來越多的家庭所喜歡，其核心部件是電動機。如圖所示能說明電動機工作原理的是（ ）
組卷：61引用：2難度：0.7 -
4．下列四幅圖中，關于聲現象的描述正確的是（ ?。?br />
組卷：9引用：1難度：0.7 -
5．如圖為簡化了的電冰箱的電路圖。圖中M是電冰箱壓縮機用的電動機，L是電冰箱內的照明燈。下列判斷正確的是（ ?。?/h2>組卷：138引用：11難度：0.7 -
6．炎炎夏日，將一支干燥的溫度計掛在吊扇下吹風，下列圖像能正確反映溫度計的示數隨時間的變化情況的是（ ?。?/h2>
組卷：71引用：2難度：0.8 -
7．用如圖所示電路進行實驗，下列對電路故障解釋正確的是（ ?。?br />
組卷：153引用：1難度：0.7 -
8．如圖甲所示，當電路中的開關S閉合時，兩電壓表的指針位置均如圖乙所示，則電阻R1和R2兩端的電壓分別為（ ?。?/h2>組卷：977引用：4難度：0.8 -
9．安全教育已越來越引起學校和社會各界的高度重視，我們要運用物理知識增強安全意識。下列說法不正確的是（ ?。?/h2>
組卷：31引用：34難度：0.9 -
10．下列哪一幅圖正確表示了光從空氣進入玻璃中的光路？（ ?。?/h2>
組卷：222引用：33難度：0.9
二、多選題：（本大題共3小題，每小題3分，共9分.每小題給出的四個選項中，均有多個選項符合題意，全部選對的得3分，選對但不全的得1分，不選或錯選的得0分）
-

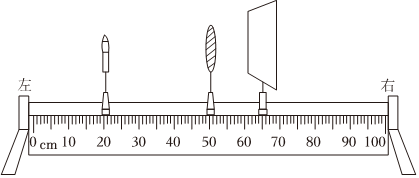

11．在探究凸透鏡成像規律的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，蠟燭在光屏上恰好成一清晰的像，下列說法中正確的是（ ?。?br />
組卷：182引用：2難度：0.5 -
12．質量為m的小環穿在固定的光滑曲桿上，從某點A釋放后沿曲桿運動，如圖所示。不計空氣阻力，下列說法正確的是（ ?。?/h2>組卷：63引用：1難度：0.7 -
13．水平桌面上有一個盛有水的容器，木塊用細線系住沒入水中，如圖甲。將細線剪斷，木塊最終漂浮在水面上，且有的體積露出水面，如圖乙。下列判斷正確的是（ ?。?/h2>14組卷：44引用：1難度：0.5
三、填空題（本大題共6小題，每小題4分，共24分）
-
14．如圖是生活中幾種常見的杠桿，其中屬于省力杠桿的是 （填寫字母序號）；人們使用費力杠桿是為了 。
組卷：38引用：2難度：0.8 -
15．壓力傳感器的原理圖如圖所示，其中A、B均為絕緣材料，AB間有可收縮的導線，彈簧上端和滑動變阻器R2的滑片P固定在一起，電源電壓18V，R1=10Ω，R2的阻值變化范圍為0-8Ω，閉合開關S，壓力F與R2的變化量成正比，F(xiàn)=1N時，R2為2Ω，此時電流表示數是A；當電流表的示數為I時，F(xiàn)=N（寫出關于I的數學表達式），I的取值范圍是A。組卷：186引用：4難度：0.5 -
16．如圖所示，通電螺線管的左端是S極，可以判斷：靜止的小磁針 端為N極，電源的 端為正極（均選填“左”或“右”）。組卷：7引用：1難度：0.7 -
17．電視機的屏幕上可以呈現五彩繽紛的畫面，用放大鏡仔細觀察彩色電視機的屏幕，會發現許多紅、、藍三種顏色的發光點有序排列。電視機背部設計很多孔洞，是為了防止由于電流的 效應造成電視機內部溫度過高。
組卷：18引用：1難度：0.8 -
18．身高170cm的小明站在豎直放置的平面鏡前5米處，當他正對平面鏡以1m/s的速度靠近平面鏡時，他在鏡中像的高度將 （選填“大于”“小于”或“等于”）170cm,2s后小明到平面鏡中像的距離是 m。
組卷：23引用：1難度：0.6 -
19．甲、乙兩車同時從某地出發，沿平直路面向北行駛。兩車牽引力的功率相同，其運動過程的s-t圖象如圖所示。以甲車為參照物，乙車向 運動（選填“南”或“北”），甲車與乙車行駛過程中受到的阻力之比為 。組卷：43引用：1難度：0.7
四、綜合題：（本大題共6小題，共37分.解題中要求有必要的分析和說明，計算題還要有公式及數據代入過程，結果要有數值和單位）
-
20．小澤家有一新型的電熱足浴器。其銘牌上的部分信息如下。
（1）求電熱足浴器正常工作時的電阻；額定電壓 220V 額定功率 1210W 容積 7L
（2）用這個足浴器將5kg的水從20℃加熱到40℃，求水吸收的熱量；
（3）若此足浴器在額定電壓下使用，需500s才能將（2）問中的水從20℃加熱到40℃，求這個電熱足浴器的加熱效率；（計算結果精確到0.1%）
（4）小澤家安裝的電能表如圖所示。某次小澤斷開家中的其它用電器，讓電熱足浴器單獨工作，在1min內電能表的轉盤轉過50r,求此時該足浴器兩端的實際電壓（電熱足浴器阻值不隨溫度變化而變化）。組卷：1261引用：9難度：0.3 -
21．小明利用托盤天平和量筒測某種液體的密度，如圖1所示：
（1）他把天平放在水平桌面上，當游碼移至零刻度處時，指針偏向分度盤的右側，這時他應將平衡螺母向 （選填“左”或“右”）調，使橫梁平衡。
（2）天平平衡后，他們開始測量，測量步驟如下：
A.用天平測出燒杯和剩余油的總質量；
B.將待測油倒入燒杯中，用天平測出燒杯和油的總質量；
C.將燒杯中油的一部分倒入量筒，測出倒入量筒的這部分油的體積；
請根據以上步驟，寫出正確的操作順序：（填字母代號）。
（3）若在步驟B中測得燒杯和油的總質量為55.8g,其余步驟的數據如圖1所示，根據密度的計算公式可以算出，該油的密度是 kg/m3。
（4）小紅提出另一種測量待測液體密度的方案，器材有彈簧測力計金屬塊、水和兩個燒杯。簡要步驟：
如下：
①分別往兩個燒杯中裝適量的水和待測液體；
②將金屬塊掛在彈簧測力計下，靜止時測力計示數記為F1；
③將掛著的金屬塊浸沒在水中（未接觸燒杯），靜止時測力計示數記為F2；
④將掛著的金屬塊浸沒在待測液體中（未接觸燒杯），靜止時測力計示數記為F3；
⑤液體的密度ρ液=（用ρ水及測得的物理量表示）。
（5）如圖2所示，是天宮課堂“水油分離”實驗的情景，油漂在水上方是因為 。組卷：42引用：1難度：0.5 -
22．如圖所示，某人用滑輪組從水池底勻速提起實心正方體物體A（物體底部與池底不密合）。物體A從離開池底到剛要露出水面經歷的時間為15s,提升的高度為3m。當人作用在繩端豎直向下的拉力為F1時，物體A受到池底的支持力為FN；當物體A剛剛離開池底到剛好要露出水面前始終以某一速度勻速上升時，人作用在繩端豎直向下的拉力為F2，此時人拉力做功的功率為160W。已知：物體A的密度為ρ=2.5×103kg/m3，體積為V=0.04m3，水的密度為ρ水=1.0×103kg/m3，F(xiàn)1：F2=3：8。不計摩擦和繩重及水的阻力，g=10N/kg。求：
（1）物體A所受的重力GA；
（2）物體A在水中勻速上升且未露出水面前，人對繩做的功W；
（3）物體A在水中勻速上升且未露出水面前，滑輪組的機械效率；
（4）當作用在繩端的拉力為F1時，物體A對池底的壓力F壓。組卷：457引用：2難度：0.3 -
23．在“探究滑動摩擦力大小與哪些因素有關”的實驗中，小明設計了如圖所示的實驗。
（1）實驗過程中，彈簧測力計應沿水平方向拉著物塊做 運動，通過比較彈簧測力計的示數大小來比較滑動摩擦力的大?。?br />（2）四次實驗中，滑動摩擦力最小的是 （選填“甲”“乙”“丙”或“丁”）；
（3）比較 兩次實驗，是為了探究滑動摩擦力的大小與接觸面粗糙程度的關系。
（4）比較甲、丁兩次實驗中彈簧測力計的示數，發現甲的示數大于丁的示數，小明由此得出結論：滑動摩擦力大小與接觸面積有關。你認為他的結論是 的（選填“正確”或“錯誤”），理由是 ；
（5）實驗中小明發現彈簧測力計的示數不穩定，改用圖戊所示的方式測量滑動摩擦力，效果更好，在圖戊實驗中 （選填“需要”或“不需要”）勻速拉動長木板。當水平向右拉動長木板時，木塊受到的摩擦力向 。
組卷：58引用：3難度：0.8 -

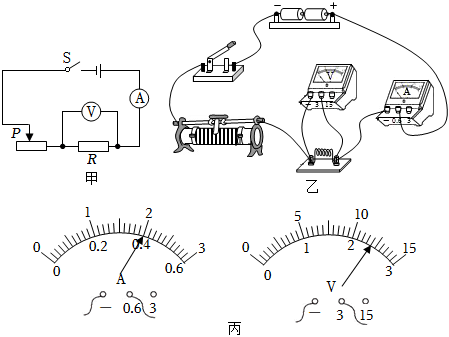

24．小明用圖甲所示的電路來測未知電阻R的阻值，圖乙是他連接的實驗線路。
（1）圖乙中有一根導線接錯了，請在這根導線上打“×”，并畫線改到正確的位置；
（2）圖丙是正確連接電路后某一次實驗時電表的示數，則被測電阻此次的測量值為 Ω；
（3）小霞用圖甲所示的電路測未知電阻時，閉合開關后發現電流表和電壓表均無示數，老師告訴她故障只有一處，發生在開關或滑動變阻器上，小明幫她提出兩種檢測故障的方案。
方案一：互換電流表和電壓表的位置，閉合開關后觀察電表的示數；
方案二：把電壓表拆下來并聯在開關的兩端，閉合開關后觀察電壓表的示數。
你支持方案 ，根據所選方案寫出電表示數的情況和對應的故障 。組卷：610引用：2難度：0.5 -
25．閱讀短文，回答問題
觀光電梯
電梯是一種用于多層建筑乘人或載物的運輸工具，電梯的簡易結構如圖甲所示，電梯轎廂和配重分別掛在主電動機的兩側，在電梯半載時，轎廂總重和配重的重力基本相等。滿載上升時，主電動機提供動力，驅動轎廂。
如圖乙所示，為某商業大廈安裝的觀光電梯，其相關參數如下表。為了安全，電梯設置了超載自動報警系統，其工作原理如圖丙所示，控制電路的電源電壓U為12V，壓力傳感器的電阻R與所受壓力F的關系圖像如圖丁所示，電磁繼電器阻值可忽略。當電流大于或等于0.2A時，會啟動警報系統，同時無論如何按壓電梯控制器，門電動機均不工作。此外，電梯需經常保養，“運行頻次比”ω是電梯養護的重要指標，ω一般用電梯每天平均待機時間與運行時間之比來表示。
（1）該觀光電梯配重的重力約為 N；額定電壓/V 220 額定運行功率/kW 25 待機功率/kW 1 最大載重/N 4000 轎廂質量/kg 500
（2）下列有關該電梯的說法中，正確的是 ；
A．主電機與鋼絲繩之間的摩擦為有害摩擦
B．超載自動報警系統中電磁鐵的右端為S極
C．電梯滿載上行時，電動機需順時針轉動
D．報警電鈴的工作原理是電磁感應
（3）控制電路中R0=Ω。若使用一段時間，電梯未滿載就報警，則說明R0的阻值變 （大/?。?；
（4）該商業大廈每天營業時間為12h,設電梯均在額定功率下運行。經測算，該觀光電梯平均每天耗電72kW?h,則該觀光電梯的“運行頻次比”ω=。組卷：90引用：2難度：0.4
