2021-2022學年山東省泰安市東平縣八年級（下）期末物理試卷
發布：2025/7/1 1:0:8
一、選擇題（每題只有一個正確答案，選對得3分，共45分）
-
1．旱冰鞋的四個輪子會發光，原理是滑動的時候正在做切割磁感線運動。下列選項中和輪子發光的原理相同的是（ ?。?br />
?組卷：90引用：2難度：0.7 -
2．下列四幅圖中可探究磁場對電流作用的是（ ）
組卷：157引用：1難度：0.6 -
3．王老師把標有“220V 40W”和“220V 100W”的甲、乙兩盞燈串聯接在220V的電源上（設燈絲電阻不變），則下列判斷正確的是（ ?。?/h2>
組卷：1166引用：5難度：0.5 -
4．如圖所示電路，電源電壓不變，滑動變阻器的滑片移至最大阻值處，閉合開關，電流表示數為0.1A，小燈泡的功率為0.3W。移動滑片，使滑動變阻器最大阻值的
接入電路，電流表示數為0.2A，小燈泡恰好正常發光，且小燈泡消耗的功率為1W。下列計算結果錯誤的是（ ?。?br />13
組卷：275引用：5難度：0.5 -
5．下列說法中不符合實際情況的是（ ?。?/h2>
組卷：202引用：4難度：0.5 -
6．家庭電路中的保險絲不能用銅導線代替，這是由于銅導線（ ）
組卷：223引用：3難度：0.9 -
7．下列關于電功率的幾種說法中（下列說法中的用電器均為純電阻用電器），正確的是（ ?。?/h2>
組卷：9引用：15難度：0.7 -
8．下列有關電鈴（如圖）說法正確的是（ ?。?/h2>組卷：15引用：0難度：0.5 -
9．如果家庭電路中發生短路，那么（ ）
組卷：1565引用：11難度：0.7 -
10．下列用電器與電暖器工作原理相同的是.（ ?。?/h2>
組卷：89引用：4難度：0.7 -
11．如圖所示電路，閉合開關S后，滑動變阻器的滑片向右滑動時（ ?。?/h2>組卷：204引用：1難度：0.5 -
12．如圖甲所示電路中，電源電壓不變，R1是定值電阻，R2由三段材料不同、橫截面積相同的均勻直導體EF、FG、GH連接而成，其中一段是銅導體，其電阻可忽略不計，另兩段導體的阻值與自身長成正比，P是與R2，良好接觸并能移動的滑動觸頭。閉合開關S將P從H端移到E端時，電流表示數I與P向左移動距離x之間的關系如圖乙所示。已知R1=10Ω，則下列判斷正確的是（ ）
組卷：16引用：0難度：0.6 -
13．河南多所學校都開展了“安全用電進校園”的活動，普及安全用電常識，對于家庭電路和安全用電。下列說法正確的是（ ?。?/h2>
組卷：40引用：1難度：0.7 -
14．法國科學家阿爾貝和德國科學家彼得由于發現了巨磁電阻（GMR）效應，榮獲諾貝爾物理學獎。如圖是研究巨磁電阻特性的原理示意圖。實驗發現，當閉合S1、S2后使滑片P向左滑動過程中，指示燈明顯變亮，則下列說法正確的是（ ?。?/h2>組卷：1286引用：26難度：0.7 -
15．同學們要應用如圖所示的裝置（R1=R2）、若干節干電池、開關、導線和停表探究“電熱跟電流關系”，提出的下列說法錯誤的是（ ?。?/h2>組卷：105引用：4難度：0.9
二、填空題（每空2分，共8分）
-
16．如圖甲是直流電鈴工作原理示意圖，其中B是銜鐵，A是彈性片，左端螺線管的上端為 極；電路中的螺釘其實也是一個觸點開關，它和開關S是 聯的。弄懂原理后，小明同學在乙圖所示的繼電器上把電源連在電路里，使它也成為一個電鈴。這樣的電鈴沒有鈴?fù)?，通常叫做蜂鳴器。為了讓蜂鳴器正常工作，她應該將導線F端連接在 （選填“B”或“C”）接線柱上。
組卷：125引用：1難度：0.7 -
17．移動充電寶是一種可充電的鋰聚合物電池，某品牌移動充電寶的部分參數如表格所示：
對其完全充電一次，不計能量損失，它儲存的電能為 J；該充電寶對外供電時，其輸出功率為 W，不計能量損失，完全充電一次可供其對外正常供電 h。完全充電 輸出電壓 輸出電流 150mA/20V/5h 5V 800mA 組卷：78引用：1難度：0.7 -

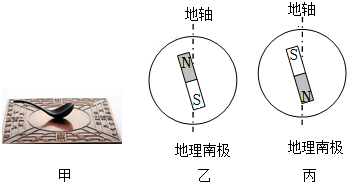

18．如圖甲，司南是我國古代發明的指南針。指示方向的磁勺放置在光滑的底盤中心，可以自由轉動。
?
（1）制作司南底盤的材料應該選用 （選填“鐵”或“銅”）。
（2）假想地球內有一塊大磁鐵，圖乙、丙兩個示意圖中，合理的是 。組卷：9引用：0難度：0.7 -
19．我國家庭電路的電壓是
V，一節干電池的電壓是V，對人體安全的電壓是V。組卷：436引用：44難度：0.9
三、作圖題（每題3分，共6分）
-
20．通電螺線管左側有一個條形磁體，閉合開關后，能自由轉動的小磁針靜止在如圖所示的位置。請你：
（1）在括號中標出電流表上方接線柱的正負情況（用“+”或“-”表示）；
（2）標出a點磁感線方向；
（3）在括號中標出小磁針靜止時右端的磁極（用“N”或“S”表示）。組卷：305引用：2難度：0.6 -
21．如圖所示，根據安全用電的原則，分別把電水壺的3條接線連接到插頭上。
組卷：1170引用：13難度：0.7
四、實驗探究題（第22題7分，第23題12分，共19分）
-

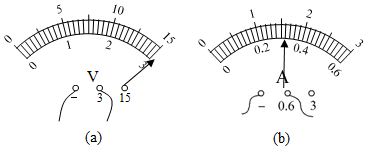

22．小華做“測定小燈泡的電功率”實驗，現有電源兩個（電壓分別為4伏、6伏）、待測小燈（標有“2.5V”字樣）、電流表、電壓表、滑動變阻器（標有“10Ω 2A”字樣）、電鍵及導線若干。實驗中，他連接電路后，移動滑片使變阻器連入電路的電阻最大，閉合電鍵時，發現小燈發光很亮，電壓表、電流表的示數分別如圖、（b）所示。
①小華連接的電路中電壓表并聯在兩端（選填“小燈”、“滑動變阻器”），他選用電源的電壓為伏。
②小華僅更換了電源，閉合電鍵前使變阻器連入電路的電阻最大。閉合電鍵后，他移動滑片，發現電壓表示數變小。
（a）小華應移動滑片直至電壓表示數為伏時，小燈正常發光。
（b）若此時電流表的示數為0.3安，則小燈的額定功率為瓦，變阻器連入電路的阻值為歐。組卷：181引用：4難度：0.5 -
23．用如圖甲、乙所示的裝置，分別探究“通電螺線管外部磁場的分布”和“電磁感應現象”。
（1）圖甲中，閉合開關，小磁針靜止時N極指向 側。（填“左”或“右”）。
（2）在圖甲實驗過程中，將電源正負極對調，發現小磁針的偏轉方向發生改變，這樣操作是為了探究通電螺線管外部磁場方向和 方向是否有關。
（3）圖乙中，閉合電路中的一部分導體AB靜止不動，當磁體 （填“左右”或“上下”）運動時，靈敏電流計的指針偏轉。這說明閉合電路的部分導體在磁場中做 運動時，導體中會產生感應電流。組卷：13引用：0難度：0.5
五、計算題（第24題11分，第25題11分，共22分）
-
24．電飯鍋是家中常用的用電器，如表是小宇家中一臺電飯鍋的銘牌，其內部結構簡化如圖所示，其中R1和R2都是電熱絲（不考慮溫度對電阻的影響）
（1）電飯鍋正常工作時，在加熱狀態下的總電流是多少？額定電壓 220V 頻率 50Hz 額定功率 加熱 880W 保溫 44W
（2）電阻R2的阻值是多少？
（3）一天，小宇斷開家中其它用電器，只接通電飯鍋且處于加熱狀態，發現家中標有“220V 10（20A）；3000r/kW?h”的電能表5min內轉了200圈，求電飯鍋此時的實際加熱功率是多少？組卷：531引用：7難度：0.4 -
25．小亮家新買了一輛汽車，具有后視鏡加熱功能，如圖甲所示。通過觀察和研究，他了解到該功能有“高溫”、“低溫”和“關”三個擋位，根據氣溫、雨水和雨刮器使用情況自動切換，“高溫”擋功率為36W，“低溫”擋功率為24W。電路簡圖如圖乙所示，電源電壓為24V，S為擋位切換開關。R1和R2為電熱絲。通過計算回答：
（1）當座椅墊處于“高溫”擋加熱時，工作10分鐘R1產生的熱量是多少焦？
（2）電熱絲R1和R2的阻值是多少？
（3）當處于“低溫”擋加熱時，電熱絲R2的電功率是多少？組卷：269引用：2難度：0.6
