2020-2021學年河南省安陽市滑縣九年級（上）期末物理試卷
發布：2025/7/1 18:0:9
一、填空題（本題共6小題，每空1分，共14分）
-
1．如圖所示是盧瑟福原子結構模型：原子是由帶正電的 和帶負電的 構成的。當絲綢摩擦玻璃棒時，玻璃棒因 （選填“得到”或“失去”）電子而帶正電。?組卷：113引用：3難度：0.5 -
2．如圖所示為旋轉式變阻器，是通過改變接入電路的電阻片的來改變其連入電路的電阻的大小。若圖中旋轉式變阻器的B、C兩接線柱連入電路，則連入電路的弧形電阻片是段（選填“AP”、“PB”或“AB”）。若將該旋轉式變阻器接入收音機中當作音量開關，當軸沿順時針方向旋轉時，收音機的音量將（選填“變大”、“變小”或“不變”）。組卷：1296引用：14難度：0.5 -
3．我國家庭電路的電壓為 V。在家庭電路中，電燈、電視機、空調等各種用電器之間的連接方式是 （選填“串聯”或“并聯”）。在勞動課上開展的“使用測電筆辨別火線和零線”活動中，測電筆的氖管發光，如圖所示，說明被檢測的插孔與 （選填“火線”或“零線”）相連。組卷：32引用：1難度：0.8 -
4．小明學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的表盤在6分鐘里轉動了320次，則他家電飯煲的實際功率是 W。組卷：151引用：2難度：0.7 -
5．如圖所示，B是一個被銷釘鎖住的活塞，氣缸A密封有壓縮空氣，C是-支溫度計。若活塞與氣缸壁之間沒有摩擦，當把銷釘K拔出后，將觀察到活塞向右移動，溫度計的示數（選填“變大”、“變小”或“不變”），原因是。組卷：472引用：25難度：0.5 -
6．電影《長津湖》講述了一個志愿軍連隊在極寒的環境下堅守陣地奮勇殺敵，為長津湖戰役勝利作出重要貢獻的感人故事。志愿軍戰士渴了就把雪直接塞進嘴里，把雪 成水解渴（填物態變化），戰士們眉毛、帽邊沿絨毛的霜是戰士們呼出的水蒸氣 形成的（填物態變化），形成霜的過程要 熱。
組卷：116引用：4難度：0.8
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求；第13～14題每小題有兩個選項符合題目要求全部選對的得2分，選對但不全的得1分，有錯選的得0分）
-
7．如圖所示，是某保密室的防盜報警電路，當有人闖入保密室時會使開關S閉合。下列說法正確的是（ ?。?/h2>組卷：1270引用：18難度：0.7 -
8．小張?jiān)谘芯啃襞蓦娮璧膶?shí)驗中連成了如圖甲所示的電路，燈L標有“6V 3W”的字樣，電源電壓保持不變。閉合開關S，滑動變阻器的滑片P從最左端移至最右端的過程中，電壓表的示數變化范圍是4V～0，電流表的示數變化范圍是0.2A～0.5A，得到燈泡的U-I圖象如圖乙所示。下列結果不正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202008/24/811d027f.png" style="vertical-align:middle" />
組卷：312引用：6難度：0.4 -
9．如圖四種測量水溫的操作中，做法正確的是（ ?。?/h2>
組卷：50引用：5難度：0.7 -
10．如圖所示的電路中，閉合開關S1、S2，電流表、燈泡L1和L2均能正常工作，則下列說法正確的是（ ）組卷：67引用：2難度：0.5 -
11．學習完初三上期的熱學知識后，聰明且勤奮的小楊同學請她的爸爸幫她復習和鞏固一下熱學知識。于是爸爸給她找了如圖所示的四個情景，下列選項中說法錯誤的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202301/184/f78ae649.png" style="vertical-align:middle" />
組卷：233引用：2難度：0.5 -
12．如圖所示，將某發光二極管的c極接入電路的b點，d極接a點，閉合開關后，二極管正常發光，下列判斷正確的是（ ）組卷：15引用：1難度：0.6 -
13．小王在“探究通過導體的電流與其兩端電壓的關系”時，記錄了兩組實驗數據，并根據數據繪出了如圖所示的圖象，下列說法正確的是（ ）
?組卷：46引用：1難度：0.5 -
14．關于如圖所示電路的判斷，正確的是（ ?。?br />
組卷：96引用：3難度：0.7
三、作圖題（本題共2小題每小題2分，共4分）
-
15．小聰學習了電路知識后，回家觀察家里的電冰箱，她發現，當打開電冰箱門時，照明燈就亮，電冰箱的壓縮機工作；將門關上，照明燈就不亮，過一會兒后壓縮機也停止工作，她查資料發現電冰箱的壓縮機主要部件為電動機。請你在圖中的方框中將電冰箱的電路圖補充完整。組卷：43引用：1難度：0.3 -
16．如圖所示，有一點光源S發出的一條光線經平面鏡反射后，反射光線經過凸透鏡上方的焦點。請畫出：入射光線、反射光線和經凸透鏡折射后的折射光線。組卷：53引用：7難度：0.5
四、實驗探究題（本題共3小題，第17題6分，第18題4分，第19題8分，共18分）
-
17．某向?qū)W探究電流跟電阻的關系。已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω和25Ω實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖的電流隨電阻R變化的圖象。
（1）為完成實驗，選擇 （選填“A”或“B”）的滑動變阻器。
A.“30Ω 1A”
B.“50Ω 2A”
（2）實驗中，用5Ω的電阻做完實驗后，保持滑片位置不動。然后將10Ω的電阻接入電路，
閉合開關，此時應移動滑片，（選填“增大”或“減小”）滑動變阻器的阻值，使電壓表示數為2.5V時，并讀出電流表的示數；
（3）由圖象可得出結論：。組卷：2引用：1難度：0.6 -

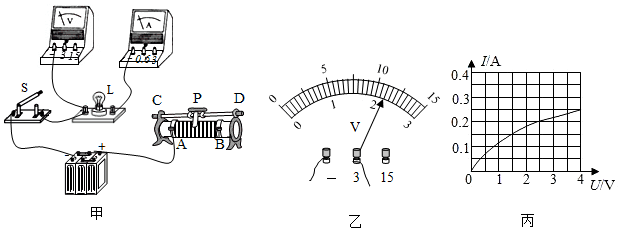

18．在“測定小燈泡的電功率”的實驗中，選用如圖甲所示的器材，其中電源電壓為6V，小燈泡額定電壓為2.5V（燈絲電阻約為12Ω）。
（1）用筆畫線代替導線，將圖甲所示的實物電路連接完整；
（2）閉合開關后，發現小燈泡不發光，電流表電壓表都有示數，則原因是：。接下來的操作是 ；
（3）閉合開關，移動滑片，發現電壓表的示數如圖乙所示，其讀數是 V；為了測量小燈泡的額定功率，應將滑動變阻器的滑片向 端移動（選填：“A”或“B”）；
（4）通過小燈泡的電流隨它兩端電壓變化的關系如圖丙所示。分析圖象可知：該小燈泡額定功率為 W；
（5）有同學認為“該實驗可以用來研究導體中的電流與電壓的關系”。你認為這種說法 （選填“正確”或“錯誤”）。理由 。組卷：24引用：1難度：0.5 -
19．為了研究冰的熔化過程，小紅與小明分別設計了如圖甲所示的實驗裝置。當溫度上升到-7℃后，他們每隔1min記錄一次溫度及觀察到的現象。
（1）圖乙中讀數方法正確的是 （填序號），溫度計的示數是 ℃。
（2）小紅和小明實驗時，試管里裝有等量的碎冰，據實驗數據繪制的圖像如圖丙、丁所示，則小紅同學繪制的圖像是圖 （選填“丙”或“丁”），根據圖像可知冰的熔點是 ，冰在熔化過程中顯著的特點是 。
（3）小紅未對冰進行加熱，可是冰仍然熔化了，于是小紅認為冰的熔化可以不需要吸熱。她的看法是 （選填“正確”或“錯誤”）的；
（4）表是小明設計的實驗記錄表格，請你幫小明補全橫線所缺內容；時間/min 0 1 2 3 … 溫度/℃ 組卷：15引用：2難度：0.5
五、綜合應用題（本題共2小題，每小題9分，共18分）
-
20．一艘滿載時輪船的排水量是50000t,當它滿載在長江內河航行時，求：
（1）輪船受到的浮力；
（2）排開水的體積；
（3）輪船底部深約15m,求底部受到的壓強。組卷：137引用：3難度：0.5 -
21．在如圖所示的電路中，電阻R1的阻值為10Ω．閉合開關S，電流表A1的示數為0.3A，電流表A的示數為0.5A。求：
（1）通過電阻R2的電流；
（2）電源電壓；
（3）電阻R2的阻值。組卷：2252引用：177難度：0.5
