2021-2022學年山東省聊城市茌平實驗中學九年級（上）期末物理試卷
發布：2025/7/1 21:0:8
一、單選題（每題3分，共33分。）
-
1．如圖所示，R1是定值電阻，R2是滑動變阻器，電源電壓保持不變，當滑動變阻器R2的滑片P向b端滑動時，下列說法正確的是（ ?。?/h2>組卷：733引用：5難度：0.7 -
2．標有“3V 1.5W”字樣的小燈泡L1和“6V 9W”字樣的小燈泡L2接入如圖所示的電路中，電源由兩節新干電池串聯組成，不考慮溫度對燈絲電阻的影響，以下說法正確的是（ ）組卷：118引用：2難度：0.6 -
3．在下列事例中，通過做功的方式使物體內能減小的是（ ）
組卷：11引用：1難度：0.7 -
4．某同學使用電流表測量電流的時候，本應使用“-”和“0.6”兩接線柱，但他接入的是“-”和“3”接線柱，并使“3”接線柱流入，從“-”接線柱流出，這樣做的結果是（ ?。?/h2>
組卷：152引用：3難度：0.7 -
5．驗電器是用來檢驗（ ）
組卷：160引用：26難度：0.9 -
6．如圖的是家用電飯煲的電路示意圖，R0是電熱盤，R是一個電阻，S是受溫度控制的開關。做飯時開關接“1”，R0通電，當溫度達到103℃時開關自動接“2”，電阻R和R0組成串聯電路，電飯煲處于保溫狀態。下列說法正確的是（ ?。?/h2>組卷：17引用：2難度：0.9 -
7．如圖所示，電源電壓恒定不變，開關閉合后，當滑動變阻器的滑片P由最右端向中點滑動時。下列說法正確的是（ ?。?/h2>組卷：603引用：2難度：0.6 -
8．如圖，電源電壓恒定，閉合開關S，滑動變阻器滑片P向右移動的過程中（ ?。?/h2>組卷：229引用：6難度：0.7 -
9．如圖所示電路，電源電壓保持不變。閉合開關S，當滑動變阻器的滑片P從a端滑到b端的過程中，R1、R2的U-I關系圖象如圖所示。則下列判斷正確的是（ ?。?br />①圖線甲是電阻R1的“U-I”關系圖象
②電源電壓為12V
③電阻R1的最小電功率為2.7W
④滑動變阻器R2的最大阻值為30Ω組卷：1880引用：63難度：0.7 -
10．對于圖中所示的四幅圖，下列說法中正確的是（ ?。?br />
組卷：58引用：3難度：0.7 -
11．把標有“220V60W”的甲燈和標有“220V100W”的乙燈串聯后接在220V的電路中，則（ ?。?/h2>
組卷：329引用：13難度：0.7
二、多選題（每題4分，漏選得2分，錯選不得分，共12分。）
-
12．如圖甲所示電路，閉合開關S，將滑動變阻器的滑片P從最右端移動至燈泡L正常發光的位置，在此過程中，電流表示數與兩只電壓表示數的關系如圖乙所示，則下列說法正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/svg/202307/449/4b435e1f.png" style="vertical-align:middle" />
組卷：346引用：3難度：0.4 -
13．下面說法正確的是（ ?。?/h2>
組卷：52引用：5難度：0.9 -
14．下列選項展示了我國自主研發的科研成果，關于其中涉及的物理知識，下列說法正確的是（ ?。?/h2>
組卷：19引用：2難度：0.8
三、填空題（每空1分，共13分。）
-
15．在充電樁、小穎給汽車蓄電池充電時，蓄電池相當于 （選填“用電器”或“電源”）；充完電在馬路上行駛時，她看到道路兩側路燈同時亮起、各路燈之間是 聯的。組卷：51引用：3難度：0.9 -
16．打乒乓球時，小明不小心踩癟了乒乓球，但球沒有破裂此時球內氣體的質量，密度。（選填“變大”、“變小”或“不變”）
組卷：121引用：4難度：0.7 -
17．柴油機是工農業生產中常用的熱機。已知某型號柴油機的效率是30%，在柴油機內完全燃燒3kg柴油能放熱
J，該柴油機能對外做功J．（ 柴油的熱值為4.3×107J/kg）組卷：43引用：3難度：0.9 -
18．將煤炭堆放在墻角，一段時間后發現，墻壁變黑，說明
；“破鏡 不能重圓”是因?yàn)閷⑵歧R合起來時，鏡子破裂處的絕大多數分子間距離（選填“較 大”或“較小”），所以分子間（選填“幾乎沒有相互作用力”、“存 在較大斥力”或“存在較大引力”）．將兩個表面光滑的鉛塊相互壓緊后粘在一起說明分子 間有相互作用的。組卷：80引用：4難度：0.7 -
19．有兩個電阻R1=3Ω，R2=2Ω，將它們并聯后接入電路，它們的電壓之比U1：U2=
，通過它們的電流之比I1：I2=。若將它們串聯接入電路，則U1：U2=，I1：I2=。組卷：53引用：5難度：0.7 -

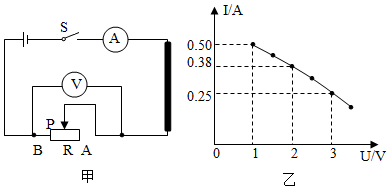

20．如圖甲所示，鉛筆芯與滑動變阻器串聯接在電壓恒為6V的電路中，閉合開關，滑動變阻器的滑片從A端向B端移動，電流表和電壓表示數變化情況如圖乙所示。由圖象可知，當滑動變阻器兩端電壓為1V時，滑動變阻器消耗的功率為W，此時，鉛筆芯的電阻是Ω，在滑動變阻器接入電路的阻值逐漸減小的過程中，鉛筆芯的電阻（選填“變大”、“變小”或“不變”）。
組卷：378引用：5難度：0.5 -
21．如圖所示的電路中，電源電壓保持不變，這時電阻R與燈泡L是 聯；當開關S由斷開到閉合的過程中，電流表的示數將 （填“變大”、“變小”或“不變”）。組卷：83引用：3難度：0.9
四、實驗探究題（每空1分，共15分.）
-
22．如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，將四段電阻絲a、b、c、d分別密封在完全相同的盒子內，盒內封閉一定量的空氣，其中圖乙中另取阻值為5Ω的電阻在盒外與盒內電阻并聯。
（1）在實驗中電流通過電阻時產生熱量的多少是通過觀察U形管中 來比較的，應用的物理科學探究方法是 。
（2）圖甲可探究電流產生的熱量與 的關系，通電一段時間后，（選填“左”或“右”）側盒子中的電阻產生的熱量多。
（3）圖乙可探究電流產生的熱量與 的關系。
（4）實驗的結論可進一步用公式 來表達。由公式可知，圖乙中左右兩側盒子中的電阻產生的熱量之比為 。
（5）將圖乙右側兩個電阻都放入密封盒中，可探究電流產生熱量和 的關系。組卷：563引用：1難度：0.5 -

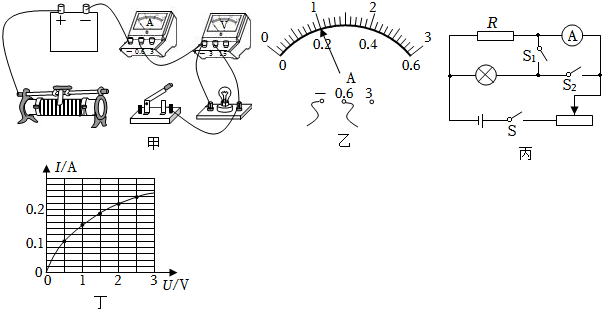

23．小楓楊和同學們?cè)凇皽y(cè)量小燈泡的電功率”的實驗中，選擇了額定電壓U為2.5V的小燈泡，電源電壓保持6V不變，滑動變阻器規格為“30Ω 1A”，連接電路如圖甲所示。
（1）圖甲是小楓同學連接的部分實物圖，為了使滑片右移時燈的亮度變亮，請你幫小楓連接好電路。
（2）連接好電路后，閉合開關，發現兩電表中只有電流表有示數，則電路中存在的故障可能 ；若只有電壓表有示數，則電路中存在的故障可能是 。
（3）排除故障后，調節滑動變阻器滑片，當電壓表示數為2V時，電流表的示數如圖乙所示，則此時小燈泡的功率為 W，若使小燈泡正常發光，則應將滑片向 （選填“左”或“右”）移動一些。
（4）同組的小楊同學在測該小燈泡的額定功率時，電壓表?yè)p壞，小楊利用身邊的器材設計了如圖丙所示的電路。其中電源電壓恒為U，R的電阻值已知。
①只閉合開關S和S2，調節滑動變阻器的滑片，使電流表的示數為 。
②只閉合開關S和S1并保持滑動變阻器的滑片位置不變，記錄電流表的示數為I。
③小燈泡額定功率表達式為：P額=（用U額、R、I表示）。
（5）若實驗中得到小燈泡的I-U圖像如圖丁所示，由圖像可知燈泡中的電流與燈泡兩端的電壓不成正比，原因是 。組卷：68引用：1難度：0.5 -
24．小朱所在某實驗小組進行探究“電流與電阻關系”的實驗時。
（1）他們?cè)O(shè)計了如圖甲所示電路，電源為三節新干電池（4.5V），閉合開關前，應將滑動變阻器滑片移至 （選填“A”或“B”）端；
（2）閉合開關，發現無論怎樣移動滑片，電流表始終無示數，電壓表示數接近電源電壓，說明電路出現了 的故障；
（3）圖乙是小組根據測得的實驗數據繪制的電流I隨電阻R的變化圖像，由圖像可知電阻R兩端的電壓為 V；
（4）如圖丙是兩個不同組的數據繪制的圖像，根據圖像上的數據，結合圖像的形狀，可得到相同的實驗結論是：；兩組圖像不重合的原因是 ；
（5）完成上述實驗之后，小朱還想利用這套器材來測量一個標有“3.8V 0.3A”字樣的小燈泡的電功率，他將定值電阻替換成小燈泡，移動滑動變阻器，當電壓表的示數為3.5V時，小燈泡的電功率的可能值為 。
A.0.95W
B.1.03W
C.1.05W
B.1.44W組卷：133引用：1難度：0.4
五、計算題（第1題7分，第2題10分，第3題10分，共27分。）
-
25．小芳在家利用熱水加熱冷牛奶，用質量為1kg、初溫為95℃的熱水，加熱質量為0.84kg、初溫為25℃的牛奶。加熱一段時間后，熱水和牛奶的共同溫度為75℃。[c水=4.2×103J/（kg?℃），q天然氣=4.2×107J/m3]
（1）求水放出的熱量；
（2）若加熱過程無熱量散失，求牛奶的比熱容；
（3）若用加熱效率為50%的天然氣灶將質量為0.84kg、初溫為25℃的牛奶加熱到75℃，求需要完全燃燒天然氣的體積。組卷：24引用：3難度：0.7 -
26．李芳學習電學后對家里的電器產生了濃厚的興趣。
（1）她家的一個電熨斗的銘牌上標明電阻是80Ω，則把它接在220V電壓的電路中，電流多大？
（2）她家的電能表上標著“3000revs/（kw?h）”，她用這個電能表來測量一臺電飯煲的功率。她把家中的其他用電器都與電源斷開，僅讓這個電飯煲工作，1min內電能表的轉盤轉了30轉，該電飯煲的額定功率是多少？組卷：14引用：2難度：0.3 -
27．如圖甲所示的電路，電源電壓為18V，小燈泡RL的額定電壓為12V，其I-U圖像如圖乙所示。R1為定值電阻，滑動變阻器R2是規格為“20Ω，2A”和“50Ω，1.5A”中的一個。只閉合開關S、S2，移動滑動變阻器滑片至某位置小燈泡恰好正常發光。求：
（1）小燈泡正常發光時的電阻；
（2）小燈泡正常發光時滑動變阻器消耗的電功率；
（3）若換為6V電源電壓，在電路中正確串聯兩個相同的電流表，電流表表盤如圖丙，閉合所有開關，當變阻器連入電路的阻值為其最大阻值的一半時，指針偏轉分別為滿偏的和310。請通過計算判斷所用滑動變阻器的規格，并求出R1可能的阻值。（結果保留一位小數）12組卷：266引用：1難度：0.3
