2020-2021學年湖南省邵陽市邵陽縣九年級（上）期末物理試卷
發布：2025/7/2 14:0:8
一、選擇題（本大題共20個小題，每小題2分，共40分）
-
1．如圖所示，為“探究電流產生的熱量與哪些因素有關”的一個實驗電路圖，你認為該電路最適合探究的問題是（ ?。≧1≠R2）組卷：403引用：4難度：0.6 -
2．在干燥的冬季人身上容易起靜電，當接觸金屬門把手時容易被“電”一下。手持金屬鑰匙的一端，讓另一端去接觸金屬門把手可以起到放電的效果，有效避免“電擊”。針對以上現象，下列說法正確的是（ ?。?/h2>
組卷：93引用：1難度：0.5 -
3．四個懸掛著的通草小球，靜止時的位置關系如圖所示，下列說法正確的是（ ）
組卷：515引用：21難度：0.9 -
4．如圖的是家用電飯煲的電路示意圖，R0是電熱盤，R是一個電阻，S是受溫度控制的開關。做飯時開關接“1”，R0通電，當溫度達到103℃時開關自動接“2”，電阻R和R0組成串聯電路，電飯煲處于保溫狀態。下列說法正確的是（ ?。?/h2>組卷：17引用：2難度：0.9 -
5．感恩，是中華民族的傳統美德。小輝同學懷著一感恩的心為媽媽精心準備了一桌美食，同時感受到了勞動的辛苦和快樂。下列說法正確的是（ ?。?/h2>
組卷：48引用：1難度：0.8 -
6．關于熱值、熱量、內能和溫度，下列說法中正確的是（ ）
組卷：364引用：9難度：0.7 -
7．如圖所示的電路中，閉合開關S，兩個燈泡均發光，則下列說法中正確的是（ ?。?br />
組卷：907引用：5難度：0.7 -
8．如圖甲電路，閉合開關S后，兩個燈泡都能發光，乙圖為電流表A2指針的位置，如果電流表A1讀數是0.6A，則下列說法錯誤的是（ ?。?/h2>組卷：104引用：1難度：0.5 -
9．一位同學連接了如圖所示的電路，閉合開關后，無論怎樣移動滑動變阻器的滑片，電流表始終無示數，電壓表指針偏轉了較大的角度。若電路中只有一處發生故障，則故障的原因可能是（ ?。?/h2>組卷：735引用：6難度：0.8 -
10．廈門被譽為“海上花園”。海水能較好地調節氣候，是因為水的（ ?。?/h2>
組卷：85引用：3難度：0.8 -
11．如圖所示電路中，電源電壓為6V，L1和L2是小燈泡，當開關S閉合時，電壓表的示數為2V，忽略溫度對燈絲電阻的影響，則（ ?。?/h2>組卷：68引用：2難度：0.8 -
12．制造鋼鐵零件時，可以把零件放入含碳的滲碳劑中，使碳分子滲入零件的表面層，增加零件表面的硬度。這種滲入現象說明（ ?。?/h2>
組卷：92引用：1難度：0.7 -
13．如圖所示，當滑片P向右滑動時，滑動變阻器接入電路中阻值變小的是（ ?。?/h2>
組卷：639引用：9難度：0.7 -
14．小明做實驗時連接了如圖所示電路，以下說法正確的是（ ?。?/h2>組卷：109引用：2難度：0.8 -
15．用如圖所示電路探究“影響電阻大小的因素”，圖中的兩段鎳鉻合金絲粗細相同，長度不同，下列說法正確的是（ ?。?/h2>組卷：291引用：5難度：0.7 -
16．規格都是“220V，120W”的一臺電冰箱、一臺電腦和一只電烙鐵，分別正常工作相同時間，消耗的電能（ ?。?/h2>
組卷：1481引用：6難度：0.7 -
17．如圖，太陽能汽車利用太陽能電池將光能轉化為電能，儲存在車上的蓄電池內，為汽車提供動力。下列說法正確的是（ ?。?/h2>組卷：45引用：1難度：0.8 -
18．學習完初三上期的熱學知識后，聰明且勤奮的小楊同學請她的爸爸幫她復習和鞏固一下熱學知識。于是爸爸給她找了如圖所示的四個情景，下列選項中說法錯誤的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202301/184/f78ae649.png" style="vertical-align:middle" />
組卷：233引用：2難度：0.5 -
19．關于實驗室用電壓表和電流表測小燈泡電阻和小燈泡電功率的兩個實驗的相同點，下列說法不正確的是（ ?。?/h2>
組卷：78引用：4難度：0.9 -
20．如圖所示的電路，屬于并聯電路的是（ ?。?/h2>
組卷：19引用：6難度：0.9
二、填空題（共8小題，，每小題2分，共16分）
-
21．如圖所示，當S1閉合、S2和S3都斷開時電流表A1的示數為1A，電流表A2的示數為A，A3的示數為A，當S2和S3閉合、S1斷開時，電流表A3和A2的示數分別為4.5A和1.5A，電流表A1的示數為A。組卷：271引用：2難度：0.5 -
22．正確使用電壓表時：（1）電壓表要
在電路中。（2）“+”“-”接線柱的接法要正確，否則。（3）被測電壓不要超過，否則。組卷：40引用：5難度：0.9 -
23．能量的轉化在生活中處處可見，有時，一種形式的能可以轉化為其他形式的能。請仿照示例，寫出一個生活中的實例并說明能量的轉化情況。
示例：植物吸收太陽光進行光合作用。
能的轉化：光能轉化為化學能。
示例：。
能的轉化：。組卷：13引用：1難度：0.8 -
24．把圖釘按在鉛筆的一端，手捤鉛筆使圖釘釘帽在粗糙的硬紙板上來回摩擦，用手感覺圖釘釘帽變熱，是因為通過摩擦做功，機械能轉化成
能，圖釘帽的溫度升高是通過方式來改變物體的內能。組卷：34引用：1難度：0.7 -
25．在測量未知電阻Rx阻值的實驗中，由于缺少電流表，老師給小明提供一個阻值已知的定值電阻R。如圖所示為小明設計的測量未知電阻Rx阻值的電路圖，開關S和S1都閉合時，電壓表示數為U1；只閉合開關S時，電壓表示數為U2，此時電路中的電流為 ，未知電阻Rx阻值為 。（用包含U1、U2或R的字母表示）組卷：9引用：1難度：0.6 -
26．在標準大氣壓下，將質量為10kg、溫度為20℃的水加熱至沸騰，水需要吸收的熱量，若上述這些熱量由燃燒煤氣提供，且煤氣完全燃燒放出的熱量有30%被水吸收，則需完全燃燒m3的煤氣。[水的比熱容為4.2×103J/（kg?℃），煤氣的熱值為4×107J/m3]
組卷：164引用：5難度：0.6 -
27．停車難是如今城市普遍存在的問題，圖甲是“路邊空中存車亭”，存車時只需40秒就可以把車子“鎖上天”。圖乙為“存車亭”的工作原理圖，其中A為存車架，圖甲圖乙為桿OB的轉動軸，桿的E端固定懸掛泊車裝置，BC為牽引OB桿轉動的鋼絲繩，M為牽引鋼絲繩的電動機。存車時，汽車開到存架上，電動機通過鋼絲繩BC將桿OB拉到一定高度固定；取車時，將OB桿放下使存車架落回地面。請根據以上信息回答下列問題（忽略O(shè)B的重力和機械各部分的摩擦力）。
這臺電動機正常工作時兩端的電壓為220V，通過線圈的電流為10A，若此線圈的電阻為2Ω，那么它在1min內產生的熱量為 J，這臺電動機電能轉化為機械能的效率為 （保留一位小數）。組卷：8引用：0難度：0.5 -
28．某學校每天需將1000kg、20℃的水加熱到80℃，這些水所吸收的熱量是 J，若用天然氣加熱這些水，加熱效率為70%，則需要 m3天然氣。[水的比熱容是4.2×103J/（kg?℃），天然氣的熱值是4.0×107J/m3]
組卷：11引用：1難度：0.7
三、作圖題（共2小題，每小題2分，共4分）
-
29．在如圖所示電路圖的圓圈內填上適當?shù)碾姳矸?，保證兩燈并聯在電路中
組卷：155引用：2難度：0.5 -
30．在如圖所示的電路中，要求兩只燈泡并聯，開關控制所有燈泡，電流表測量通過干路的電流現還有一根導線沒有接入，請你用筆畫線表示導線，將它補上。若用電流表測量通過燈泡L2的電流，這根導線又應接在哪里呢？組卷：13引用：2難度：0.5
四、實驗探究題（共3小題，每空2分，共22分）
-
31．小明同學在“測定小燈泡的功率”的實驗中，連接的部分電路實物圖如圖1所示。
（1）請你用筆畫線代替導線，將圖1所示的實物圖連接完整，要求滑片右移時燈泡變亮。
（2）在圖2所示方框中畫出與圖1相對應的電路圖。
（3）小明在做實驗時，他連接好電路，并操作正確，但閉合開關后，燈不亮，電流表有示數，電壓表無示數。則電路中的故障可能是 。
（4）閉合開關，測得某次實驗數據如圖3所示，此時電流表的示數為 A，電壓表的示數為 V，此時燈泡的電功率為 W。組卷：5引用：1難度：0.5 -
32．現有下列器材：學生電源（6V），電流表（0～0.6A，0～3A）、電壓表（0～3V，0～15V）、定值電阻（5Ω、10Ω、20Ω各一個）、開關、滑動變阻器和導線若干，利用這些器材探究“電壓不變時，電流與電阻的關系”
（1）請根據圖甲所示的電路圖用筆畫線代替導線將圖乙所示的實物連接成完整電路。（要求連線不得交叉）
（2）實驗中依次接入三個定值電阻，調節滑動變阻器的滑片，保持電壓表示數不變，記下電流表的示數，利用描點法得到如圖丙所示的電流I隨電阻R變化的圖象。由圖象可以得出結論：。
（3）上述實驗中，小強用5Ω的電阻做完實驗后，保持滑動變阻器滑片的位置不變，接著把R換為10Ω的電阻接入電路，閉合開關，向（選填“A”或“B”）端移動滑片，使電壓表示數為2V時，讀出電流表示數。
（4）為完成整個實驗，應該選取哪種規格的滑動變阻器。
A.50Ω 1.0A B.30Ω 1.0A C.20Ω 1.0A。組卷：912引用：8難度：0.3 -

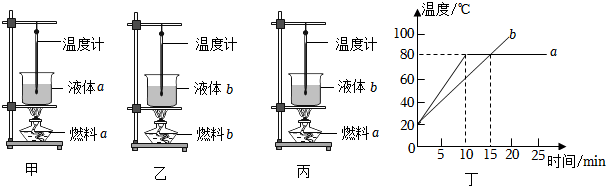

33．如圖所示，甲、乙、丙三個實驗裝置完全相同，燃料的質量都為10g,燒杯內液體的質量都相同。
（1）某實驗小組要“研究不同物質的吸熱能力”應選擇 兩個裝置來進行實驗。
（2）為了研究不同物質的吸熱能力，利用其中兩幅圖的裝置進行實驗，根據記錄的數據做出了兩種液體的溫度隨時間變化的圖像，如丁圖所示，由丁圖分析得出，如果已知b液體的比熱容是1.8×103J/（kg?℃），則a液體的比熱容是 J/（kg?℃）。
（3）在甲裝置中，燒杯內的液體為200g的水，點燃燃料直至燃料燒完，溫度計的示數由20℃上升到70℃，則水吸收的熱量為 J；若燃料為酒精（q=3×107J/kg），通過實驗算出的熱值與實際相比 （選填“偏大”或“偏小”）。組卷：246引用：2難度：0.5
五、計算題（共2小題，每小題9分，共18分）
-
34．如圖甲所示為一款電煎藥壺，它采用溫控和過熱保護系統，有加熱和保溫兩個擋位，其簡化的工作電路如圖乙所示，部分銘牌信息如下表所示。某次加熱中藥時，倒入質量為2.2kg的藥液，將它接在家庭電路中（外界大氣壓為1個標準大氣壓，電阻不隨溫度發生改變）。求：
（1）電阻R2的阻值是多少？
（2）通電加熱一段時間后，藥液的溫度升高了50℃，藥液吸收的熱量是多少？[藥液的比熱容為4.2×103J/（kg?℃）]
（3）若某次用電高峰期，關閉家里其他用電器，只讓保溫狀態的電煎藥壺工作，發現標有3000r/（kW?h）電能表的轉盤在5min內轉了100轉，則R2的實際功率是多少？加熱功率：1100W 電壓：220V 保溫功率：440W 容量：3L 頻率：50Hz 壺身材質：陶瓷 組卷：53引用：1難度：0.5 -
35．在如圖所示的電路中，電源電壓保持不變，電阻R1的阻值為10歐。閉合電鍵S，兩電流表的示數分別為0.9安和0.6安。
（1）求電源電壓U。
（2）求通過電阻R2的電流I2。
（3）現用電阻R0替換電阻R1、R2中的一個，替換前后，一個電流表示數變化了0.1安，另一個電流表示數不變。求電阻R0的阻值。組卷：864引用：6難度：0.1
