2022-2023學年山東省德州市齊河縣九年級（上）期末物理試卷
發布：2025/7/2 16:0:9
一、選擇題（共12小題，每題3分，共36分）
-
1．下列說法正確的是（ ?。?/h2>
組卷：241引用：4難度：0.7 -
2．下列符合安全用電要求的是（ ?。?/h2>
組卷：22引用：2難度：0.8 -
3．如圖甲、乙所示的實驗現象，下列有關說法錯誤的是（ ?。?br />
組卷：435引用：8難度：0.7 -
4．如圖所示，電源電壓不變，R1：R2=1：2，當S、S1閉合，S2斷開時，電流表示數為0.3A，R1消耗的電功率為P1；當S、S2閉合，S1斷開時，R0消耗的電功率為0.4W，R2消耗的電功率為P2；且P1：P2=9：8，則下列說法不正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202201/169/0ad4de50.png" style="vertical-align:middle;float:right;" />
組卷：145引用：3難度：0.5 -
5．如圖所示的電器中，電能僅轉化為內能的是（ ?。?/h2>
組卷：52引用：2難度：0.7 -
6．如圖事例中，說法不正確的是（ ?。?/h2>
組卷：18引用：2難度：0.8 -
7．小科發現教室的投影幕布有一個開關，通過控制可以使幕布上升或下降。請教科學老師后得知，內部安裝了一個電動機。于是他用單刀雙擲開關及其它元件設計了如下四個電路圖，其中能通過開關的轉換而實現幕布升或降的是（ ）
組卷：527引用：7難度：0.5 -
8．日常生活中，下列估測不符合事實的是（ ）
組卷：59引用：6難度：0.9 -
9．如圖所示是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置。兩個透明容器中密封著等量的空氣，通電一段時間后，右側U形管中液面高度差比左側的大。下列說法正確的是（ ）組卷：2208引用：35難度：0.7 -
10．如圖所示電路，開關S閉合后，移動變阻器的滑片P，下列物理量大小發生改變的是（ ?。?/h2>組卷：136引用：13難度：0.7 -
11．小林設計了一款智能體溫計，圖示為體溫計的內部電路圖，用電表示數大小反映溫度高低，熱敏電阻R1的阻值隨溫度的升高而增大，定值電阻R2起保護電路的作用。下列分析正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202305/28/3aa35841.png" style="vertical-align:middle;FLOAT:right" />
組卷：31引用：3難度：0.7 -
12．下列常見的自然現象，能用分子無規則運動解釋的例子是（ ）
組卷：46引用：2難度：0.5
二、填空題（共6小題，每空1分，共12分）
-
13．小紅和幾個同學在竹海當中散步，翠竹的清香四處飄散，這是 現象，該現象表明組成物質的分子在不停地 ；春天里，挖幾棵春筍，能做一頓美味，炒筍的過程是通過 （選填“做功”或“熱傳遞”）的方式使筍的內能增加。
組卷：116引用：6難度：0.8 -
14．小東家的電冰箱銘牌如下表。小東在家用電器只有冰箱工作的情況下，觀察冰箱從啟動到停止工作用了6min,電能表轉盤轉了18圈。則該冰箱以標定耗電量工作時，一天實際工作
h,啟動次，每消耗1度電電能表轉盤轉圈。耗電量 0.72kW?h/24h 額定電壓 220V 冷凍量 4kg 輸入功率 120W 制冷劑 R600a 氣候類型 N?ST 組卷：260引用：14難度：0.7 -

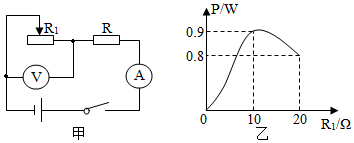

15．如圖甲所示電路中，R為定值電阻，R1為滑動變阻器。圖乙是該滑動變阻器滑片從一端移至另一端過程中變阻器的電功率與其電阻的關系圖象。則電源電壓為 V，R阻值為 Ω，整個電路的消耗的最大功率為 W。
組卷：314引用：2難度：0.5 -
16．一個做勻速直線運動的物體，在1min內通過的路程是120m,則它的速度為 m/s,它在第5min末速度是 m/s。
組卷：83引用：3難度：0.6 -
17．核電站是利用可控制的核 （填“裂變”或“聚變”）釋放的能量來發電的；電能是 次（填“一”或“二”）能源；核電站在輸送電能時若能采用 （填“半導體”或“超導”）材料，可以大大降低由于電阻引起的電能損耗。
組卷：19引用：1難度：0.7 -
18．如圖，此時正處于 沖程，若該熱機的飛輪轉速1200r/min,則熱機每秒完成 個沖程。組卷：92引用：3難度：0.7
三.作圖題（共2小題，19題3分，20題3分，共6分）
-
19．如圖所示，要求開關控制螺旋燈泡，將圖中元件分別正確連接到電路中。組卷：97引用：6難度：0.8 -
20．在通電螺線管附近有個小磁針，小磁針靜止時N極所指的方向如圖所示，請?jiān)趫D中標出通電螺線管的N、S極及電源的正、負極。組卷：47引用：7難度：0.5
四.實驗探究題（共4小題，每空1分，共23分）
-
21．小明在“測小燈泡的電功率”的實驗中，選用如圖甲所示的器材，其中電源電壓為6V，小燈泡額定電壓為2.5V（燈絲電阻約為6Ω），滑動變阻器規格R標有“50Ω 0.5A”字樣。
（1）小明的電路存在連接錯誤，只需改動一根導線，即可使電路連接正確，請你在應改動的導線上打“×”，并用筆代替導線畫出正確的接法。
（2）排除故障后，閉合開關移動滑片，電壓表的示數如圖乙所示，為了測量小燈泡的額定功率，應將滑動變阻器的滑片向 （選填“A”或“B”）端移動。
（3）通過小燈泡的電流與兩端電壓變化的關系如圖丙所示，小燈泡的額定功率是 W，小明還想用本實驗器材探究電流和電壓的關系，聰明的小華認為不可行，請你幫小華說明理由：。組卷：377引用：5難度：0.5 -
22．為了比較水和沙子吸熱本領的大小，小明做了如圖的實驗，實驗數據記錄如下表：
（1）在安裝、調整實驗器材時，科學合理的順序是 （“由上而下”或“由下而上”），水和沙子吸熱的多少是通過 來反映的（填“溫度計示數”或“加熱時間”）。質量 溫度升高10℃所需要的時間/s 溫度升高20℃所需要的時間/s 溫度升高30℃所需要的時間/s 沙子 30 64 89 124 水 30 96 163 220
（2）探究物質的吸熱能力，通常有兩種方案：
方案一：取相同質量的兩種物質，吸收相等的熱量，比較溫度的變化。
方案二：取相同質量的兩種物質，升高相同的溫度，比較吸收的熱量。
分析表中信息，小明采用的是 （選填“方案一”或“方案二”）；
（3）分析表中的實驗數據可知；質量相同的水和沙子，升高相同的溫度，水吸收的熱量 （大于/小于）沙子吸收的熱量。所以 （沙子/水）的吸熱本領強。組卷：15引用：1難度：0.6 -
23．小明班分組進行“電流與電阻關系”實驗探究，每個小組分到的實驗器材有：電壓為6V的電源、滑動變阻器、電流表、電壓表、開關各一個，不同阻值的定值電阻和導線若干。
（1）請用筆畫線代替導線，在圖甲中補上一根線，使電路連接完整，要求：滑片向右移，電流表示數變大（連線時導線不能交叉）。
（2）小明連接好電路后，閉合開關，發現電壓表的示數等于電源電壓，電流表的示數為0。你認為出現上述實驗現象的原因可能是 （只需列舉其中一種原因即可）。
（3）排除故障后小明繼續實驗，桌上三個定值電阻的阻值分別為5Ω、10Ω和20Ω，實驗過程中保持電壓表示數為2V，為順利完成實驗，應選取的滑動變阻器的規格為 。
A.30Ω；0.5A
B.40Ω；0.3A
C.50Ω；0.5A
D.60Ω；0.3A
（4）小明很快完成了老師布置的實驗任務，他把以上實驗裝置中的定值電阻換成額定電壓已知的小燈泡，由于電壓表小量程損壞，他調整元件位置，用圖乙的電路來做“測量小燈泡電功率”的實驗并將實驗數據和觀察到的現象記錄在表中。
①根據表中的實驗現象，得出的錯誤結論是 。次數 電壓表示數U/V 電流I/A 燈泡功率P/W 燈泡亮度 1 3.8 0.28 0.616 較暗 2 3.5 0.3 0.75 正常發光 3 3.2 0.32 0.896 較亮
A.小燈泡兩端的實際電壓越高，實際電功率越大
B.小燈泡的亮度直接由它的實際電功率決定
C.小燈泡的實際功率有多個，額定功率只有一個
D.實驗中多次測量的目的是求小燈泡的平均功率
②小明利用實驗數據繪制出燈泡的伏安特性曲線，如丙圖所示。根據數據和圖像信息，小明認為不能用小燈泡代替定值電阻去探究“電流與電阻關系”的實驗，理由是：。
（5）小明完成上面的任務后，老師讓他設計電路測未知電阻Rx的阻值，下面的電路中不能夠測出定值電阻Rx阻值的電路是 。（單選題）
組卷：220引用：1難度：0.3 -
24．小希和小聰一起進行“探究串聯電路的電壓關系”的實驗。
（1）連接電路時，開關應該 。
（2）小希根據圖甲連接好電路，閉合開關，發現L1、L2均不發光，電壓表有示數且大小接近電源電壓，則電路中出現的故障可能是L1發生了 （選填“短路”或“斷路”）。
（3）小聰幫助小希排除故障后，重新閉合開關，電壓表示數如圖乙所示，為了使測量結果更準確，接下來他應該斷開開關，然后 。
（4）測出L1兩端的電壓后，小希斷開開關，準備拆下電壓表，改裝在B、C之間。小聰認為這樣操作太麻煩，只需將與A點相連的導線改接到C點即可，小希認為小聰?shù)霓k法是錯誤的，原因是 。
（5）小聰分析實驗數據后得出結論：串聯電路電源兩端的電壓等于各用電器兩端的電壓之和，且各用電器兩端的電壓相等。小希認為小聰?shù)慕Y(jié)論可能不正確，為了驗證這個結論是否正確，他們應該更換規格 （選填“相同”或“不同”）的燈泡再次實驗。組卷：29引用：4難度：0.6
五、計算題（共3小題，25題6分，26題8分，27題9分，共23分）
-
25．如圖甲所示，電熱桌墊在冬天很受歡迎，小明和綜合實踐活動小組的同學共同探究了它的原理，查看說明書后發現：該電熱桌墊由5V電源供電，發熱部分由R1和R2組成，有低溫、高溫和關三個擋。圖乙和圖丙是小明利用完全相同的元件設計的兩種電路圖，其中R2=2Ω，R1阻值未知，不考慮溫度變化對電阻的影響。
（1）若電熱桌墊實際電路如圖乙所示，當處于高溫?fù)鯐r(shí)的總功率為17.5W，則通過R1的電流是多少？R1 的阻值是多少？
（2）若使用圖丙所示的電路，當電熱桌墊處于低溫?fù)鯐r(shí)，工作7min電流產生的熱量是多少？組卷：25引用：1難度：0.7 -
26．陽陽為了解標有“220V 1210W”的電水壺實際工作時的電壓和功率做了以下實驗：他首先查看自己家的電能表，表上標有“2400r/（kW?h）”字樣；隨后他關閉了家中所有用電器，只讓電水壺盛滿水持續工作，與此同時，觀察到電能表轉盤3min轉過120r。假設電水壺的電阻保持不變，求：
（1）電水壺的電阻；
（2）電水壺工作時的實際電功率；
（3）該同學家的實際電壓。組卷：103引用：2難度：0.5 -
27．在冬天的時候一家人聚在一起吃上一頓美美的火鍋是一種很讓人舒心的事情。愛吃火鍋的細心食客不難發現，現在市里一些火鍋店、飯店、酒店等都選用了一種配備丁烷氣罐的新型便攜式的燃?xì)鉅t。丁烷氣罐外形小巧，火力也很大，最重要的是方便干凈，適用于短時間內吃火鍋的顧客，也適用于野外郊游野炊用。如圖所示為某品牌便攜式丁烷氣爐，其相關參數如表所示。某次在標準大氣壓下用該燃?xì)鉅t最大火力將鍋內20℃、2kg的水燒開，已知q丁烷=5.0×107J/kg,c水=4.2×103J/（kg?℃），求：
（1）水吸收的熱量；最大火力 熱效率 產品凈重 產品毛重 2.5kW 60% 1.5kg 2.0kg
（2）消耗丁烷氣體的質量；
（3）加熱所需要的時間。組卷：244引用：4難度：0.5
