2024-2025學年廣東省深圳市南山區九年級（上）期末物理模擬試卷
發布：2025/7/2 18:0:8
一、單項選擇題（共7小題，每小題2分，共14分）
-
1．關于電學知識，下列說法中正確的是（ ）
組卷：506引用：2難度：0.6 -
2．下列一些常見的物理量的估測符合實際的是（ ）
組卷：25引用：1難度：0.8 -
3．下列說法中正確的是（ ?。?/h2>
組卷：50引用：2難度：0.8 -
4．在如圖所示的四幅圖中，都是將機械能轉化為內能的情況的是（ ?。?img alt src="http://img.jyeoo.net/quiz/images/202311/703/b2c73aff.png" style="vertical-align:middle" />
組卷：36引用：1難度：0.8 -
5．生活中熱現象隨處可見，下列說法中不正確的是（ ?。?/h2>
組卷：30引用：3難度：0.6 -
6．在“探究電流通過導體產生的熱量與哪些因素有關”的實驗中，某同學采用了如圖甲、乙所示的實驗裝置（兩個透明容器中封閉著等量的空氣）。下列說法正確的是（ ?。?/h2>組卷：351引用：2難度：0.6 -
7．控制噪聲的三種措施，在圖中屬于阻斷噪聲傳播的措施是（ ?。?/h2>
組卷：74引用：2難度：0.7
二、作圖題（共2小題，每小題2分，共4分）
-
8．你觀察過電冰箱嗎？冰箱門打開時里面的燈會亮：里面的溫度偏高時壓縮機就會工作（直到溫度降到一定程度）。如圖是簡化了的冰箱的電路圖，請在相應的位置填上所缺的電燈和電動機等電路元件符號（電動機用
）組卷：27引用：1難度：0.5 -
9．家庭常用的電吹風既能吹冷風又能吹熱風。請你在圖中方框畫出電吹風的電路圖（用
兩只普通開關來控制電路（電吹風不能只發熱不吹風），發熱絲的符號用定值電阻的符號代替）。組卷：40引用：1難度：0.7
三、填空題（共3小題，共8分）
-
10．如圖所示為一單缸四沖程汽油機某沖程剖面圖，該圖表示為 沖程。若其效率為30%，消耗100g汽油，對外做功 J。若水箱中5kg水由20℃升高到100℃，水吸收 熱量（q汽油=4.6×107J/kg）。組卷：3引用：1難度：0.5 -
11．小紅家有一電熱水壺，銘牌如下表所示。這個電熱水壺正常工作1min要消耗J的電能；如果電水壺的效率為90%，將這一滿壺10℃的水燒開需要耗時s.已知大氣壓為1標準大氣壓，水的比熱容為4.2×103J/（kg?℃）。
額定電壓 額定電功率 容量 220V 1200W 2L 組卷：150引用：7難度：0.7 -
12．在一次實驗中，某位同學按照如圖（甲）所示的電路正確連接。閉合開關S后，他發現兩塊電流表指針的偏轉角度相同，都如圖（乙）所示。則通過燈泡L1和L2的電流分別為A和A。組卷：140引用：3難度：0.7
四、實驗題（共3小題，共18分）
-
13．學習電學時我們會做許多相關實驗。

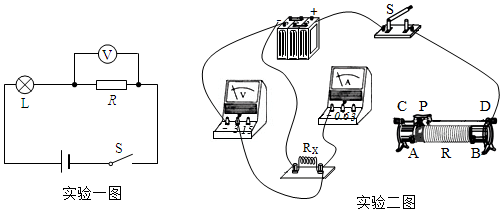

實驗一：在如圖所示的電路中，閉合開關S，燈L不亮，電壓表V有示數。已知除燈L和電阻R外，電路中各處均接觸良好，其余元件均完好。
（1）請判斷該電路中存在的故障可能是或；
（2）為進一步確定故障，小華同學將圖中的電壓表正確并聯在燈L兩端，請判斷他能否查找出電路的故障，并說明理由。。
（3）若小明同學將一個電流表正確串聯在電路中，閉合開關S，觀察電流表的示數情況。若電流表有示數，說明故障是，若電流表無示數，說明故障是。
實驗二：小明同學利用電壓表和電流表測定待測電阻Rx的阻值，他按下面正確的步驟進行實驗：
【設計實驗】小明根據伏安法測電阻的原理設計了正確的電路圖。
【實驗器材】
電源（電壓保持不變）、滑動變阻器（銘牌上標有“20Ω 2A”字樣）、電流表、電壓表、待測電阻Rx、開關、導線若干。
（1）如圖是他實驗時的電路，但連接不完整，請你幫他完成電路的連接（要求滑片向右移，電壓表示數變大）。
（2）在連接實物電路時，閉合開關前應把滑動變阻器的滑片位置調到（填寫“C”或“D”）端。
（3）閉合開關S，觀察到電壓表和電流表示數分別為1.7V和0.14A．繼續實驗又測得兩組數據，記錄表格中。則該同學所用電源電壓為V。
（4）實驗中測出電阻Rx的阻值為Ω．（結果保留一位小數）
（5）該同學設想進行第4次實驗：調節滑動變阻器的滑片，使電壓表的示數為1.5V，事實上實驗沒有做成功，其主要原因是。實驗次數 電壓/V 電流/A 電阻/Ω 1 1.7 0.14 12.1 2 2.2 0.18 12.2 3 2.5 0.20 12.5 組卷：162引用：1難度：0.4 -

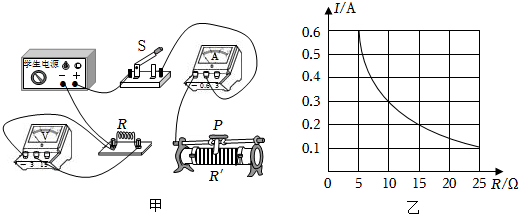

14．某學習小組在“探究通電導體中電流與電阻的關系”的實驗中，小明連接了如圖甲所示的電路（電源電壓保持4.5V不變）。
（1）用筆畫線代替導線將圖甲實物電路連接完整（要求：滑動變阻器的滑片P向左移動，電路中電流變大，導線不得交叉）；
（2）連接好電路，閉合開關，發現電壓表示數接近于電源電壓，電流表幾乎無示數，則故障為定值電阻R （填電路故障名稱）；
（3）圖乙是小組根據測得的實驗數據繪制的電流I隨電阻R變化的圖象，由圖象可知R兩端的電壓為 V；當R的電阻由5Ω更換為10Ω時，閉合開關后，為使R兩端的電壓不變，滑動變阻器的滑片應向 （填“左”或“右”）端滑動；
（4）若實驗中R的阻值分別是5Ω、10Ω、15Ω，則滑動變阻器接入電路的阻值至少是 Ω。組卷：30引用：1難度：0.4 -
15．如圖甲所示是探究“影響導體電阻大小因素”的實驗電路，下表給出了可供選擇的幾種導體，分別用A、B、C、D四個字母代表。
（1）實驗中，通過觀察 可以判斷導體的電阻大小。編號 長度/m 橫截面積/mm2 材料 A 0.6 0.4 鎳鉻合金 B 1.0 0.4 鎳鉻合金 C 0.6 0.6 鎳鉻合金 D 0.6 0.6 錳銅
（2）分別將A和C兩導體接入電路進行實驗，發現接入C導體時，電流表的示數更大，說明電阻的材料和長度一定時，導體的橫截面積越小，導體的電阻越 。
（3）通過對A和 導體進行實驗，可探究電阻的大小與長度的關系。其得到的實驗結論被實際應用到了 的工作原理中。（選填字母）
A.電壓表
B.電流表
C.滑動變阻器
（4）生活中，通常選用銅芯線、鋁芯線作為輸電線，而不選擇鐵芯線，是因為導體的電阻還與導體的 有關。組卷：157引用：4難度：0.7
五、計算題（共2小題，共14分）
-
16．已知鋁的密度為2.7g/cm3，小明的父親外出時買了一個用鋁材料制造的球形藝術品，用天平測得此球的質量是270g,體積為180cm3。
（1）請通過計算說明此球是實心還是空心的？物質 水銀 煤油 冰 酒精 植物油 密度（kg/m3） 13.6×103 0.8×103 0.9×103 0.8×103 0.9×103
（2）若是空心的，則空心部分的體積V空為多少？
（3）若在空心部分注滿某種液體后，球的總質量為342g,請參考物質的密度表該液體可能是什么？組卷：791引用：10難度：0.6 -
17．在綜合實踐活動中，小明設計了一種電熱飲水機電路，如圖甲所示，R1和R2均為電熱絲，S2是自動控制開關，可實現“低擋”、“高擋”之間的轉換，飲水機工作時功率隨時間的關系圖象如圖乙所示。
求：（1）30min內電路消耗的總電能；
（2）電阻R2的阻值。（保留1位小數）組卷：49引用：3難度：0.7
六、綜合能力題（共2小題，共12分）
-
18．電梯是一種用于多層建筑乘人或載物的運輸工具。電梯的簡易結構如圖甲所示，電梯轎廂和配重分別掛在主電動機的兩側，在電梯半載時（半載指最大載重的一半），轎廂總重和配重的重力基本相等。滿載上升時，主電動機提供動力，驅動轎廂。某商業大廈安裝的觀光電梯（該商業大廈每天營業時間為12h），其相關參數如表：
為了安全，電梯設置了超載自動報警系統，其工作原理如圖乙所示，控制電路的電源電壓U為12V，壓力傳感器的電阻R與所受壓力F的關系圖象如圖丙所示，電磁繼電器阻值可忽略。當控制電路中的電流大于0.2A時，會啟動警報系統，同時無論如何按壓電梯控制器，門電動機均不工作。額定電壓/V 220 額定運行功率/kW 25 待機功率/kW 1 最大載重/N 4000 轎廂質量/kg 500
（1）為便于觀光，電梯的外壁采用玻璃材料，主要是因為玻璃有較好的性。
（2）該觀光電梯配重的重力約為N。
（3）下列有關該電梯的說法中，正確的是。
A．主電機與鋼絲繩之間的摩擦為有害摩擦
B．超載自動報警系統中電磁鐵的右端為S極
C．電梯滿載上行時，電動機需順時針轉動
D．報警電鈴的工作原理是電磁感應
（4）控制電路中R0=Ω．若使用一段時間，電梯未滿載就報警，則說明R0的阻值變（選填“大”或“小”）。
（5）若該商業大廈每天電梯運行時間為3.5h,設電梯均在額定功率下運行，則該觀光電梯平均每天耗電kW?h。組卷：152引用：1難度：0.5 -
19．閱讀短文，回答問題。
無鏈條電動自行車無鏈條電動自行車，整體外形時尚，沒有了鏈條，外觀變得與普通自行車或電動車有些不同，如圖1所示。無鏈條電動自行車被稱為“沒有鏈條的混合動力電動自行車”。它結合了電子動力和人體動力，此車既可以通過給鋰電池充電獲得能量；也可以通過騎行者踩腳踏板獲得能量。騎行者踩腳踏板的動能，可通過車上的發電機轉化為電能，存儲在自行車框架中的鋰電池內，之后通過電動機驅動后輪轉化成動能，以此驅動自行車前進。因此使騎行者騎得更省力，同時也能減少對環境的污染。
圖1中所示這款無鏈條電動自行車正常行駛時，若騎行者不踩腳踏板，僅靠鋰電池驅動，這種“電力驅動”可使車連續行駛1.8×104m；若騎行者踩腳踏板輔助鋰電池給車提供能量，這種“混合動力驅動”可使車連續行駛3.2×104m。
與鏈條車相比，這種新型自行車具備許多優點．比如：省力、耐用、安全、靈便、干凈衛生、結構簡單、修理方便，騎行12000km也無需大修。因此，無鏈條電動自行車是城市中一種理想的交通工具。
（1）騎行者踩腳踏板的目的是把踩腳踏板的 能轉化為電能。
（2）無鏈條電動自行車的車把龍頭是 （省力/費力/等臂）杠桿。
（3）關于無鏈條電動自行車的結構和使用，下面說法錯誤的是 。
A．無鏈條電動自行車是直接通過電池釋放的電能驅動車子前進
B．由于無鏈條，電動自行車不充電就不能行駛
C．使用時，無鏈條電動自行車不踩腳踏板也能行駛
D．騎行時，自行車坐墊下面的彈簧會發生形變，具有彈性勢能
（4）圖2是圖1腳踏部分的放大圖，當該車以“混合動力驅動”正常行駛時，請在圖2中畫出最省力時人腳對腳踏板的力F（作用點在腳踏板板面中心）和這個力對應的力臂l。（提示：腳可以向各個方向用力踩腳踏板，腳踏板可以通過旋轉來適應腳的用力方向。）
（5）做功的過程也是消耗能量的過程．若不計能量損失，該款車“混合動力驅動”正常行駛時人所提供的能量與“電力驅動”時鋰電池提供的能量之比為 。組卷：61引用：1難度：0.4
