2024-2025學年江西省南昌市江科附中九年級（上）期末物理試卷
發布：2025/7/2 18:0:8
一、填空題（共16分，每空1分）
-
1．學習完家庭電路后，圓圓在家里操作了試電筆，如圖甲所示，它的作用是 ；還在家里看到了她爸爸平時用來家電維修用的電工膠布，如圖乙所示，她查閱資料，介紹了電工膠布有耐高溫性、良好的阻燃性和 （選填“導電”或“絕緣”）性，用于綁扎導線之間的接頭。組卷：48引用：1難度：0.6 -
2．小明家的電冰箱銘牌如表，小明在家里關閉其他用電器，只讓冰箱工作，觀察到冰箱從啟動到停止工作用了6min,電能表轉盤轉了18圈，則冰箱以標定耗電量工作時，一天耗電
kW?h.若一天實際工作6h,則每消耗1度電電能表轉盤轉圈。耗電量 0.72kW?h/24h 冷凍量 4kg 制冷劑 R600a 組卷：24引用：0難度：0.9 -
3．我們把某種燃料
燃燒放出的熱量與其質量，叫做這種燃料的熱值。組卷：17引用：2難度：0.7 -
4．新能源汽車在充電時，其車載蓄電池相當于基本電路的 （選填“用電器”、“電源”），車載蓄電池在充電過程中的能量轉化情況是 。
組卷：11引用：1難度：0.7 -
5．驗電器的原理是 ，如圖甲所示，驗電器A不帶電，B帶負電。用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球連接起來的瞬間（如圖乙所示），金屬棒中電流的方向是 ，金屬棒中電子的移動方向是 。
?組卷：18引用：1難度：0.7 -
6．現在很多超市都安裝了防盜報警器，超市的商品上貼有軟磁條。如果消費者不結帳就直接走出超市，那么由于軟磁條沒有消磁，防盜報警器上的檢測頭就會有電流產生，導致報警器會響，這與 （選填“電動機”或“發電機”）的工作原理相似，聽到報警器的聲音是由 傳到人耳處。
組卷：35引用：3難度：0.8 -
7．用細線懸掛起來能自由轉動的條形磁體，靜止后總能指向
方向，這是我國古代四大發明之一的制造原理。組卷：14引用：2難度：0.9 -
8．如圖甲所示的電路中，電源電壓保持不變，閉合開關S后，滑片P從b端移動到a端的過程中電壓表示數U與電流表示數I的關系圖象如圖乙所示，滑動變阻器的最大阻值為Ω，滑片在中點時，電流表的示數為A。組卷：496引用：3難度：0.5
二、選擇題（共14分，9—12為單選題，每題2分，13-14為不定項選擇，每題3分）
-
9．關于功、功率、機械效率，下列說法正確的是（ ?。?/h2>
組卷：226引用：3難度：0.8 -
10．有關測電筆的使用，下列說法正確的是（ ）組卷：397引用：25難度：0.9 -
11．如圖所示，當開關S閉合后，電燈L正常發光，用測電筆測試b、c兩點時，測電筆的發光情況是（ ?。?/h2>組卷：240引用：3難度：0.7 -
12．如圖為我國新型反潛巡邏機，機尾的“棍子”叫做磁異探測器，它能將潛艇經過海域引起的磁場強弱變化轉化為強弱變化的電流，從而發現潛艇的存在。選項中能解釋磁異探測器工作原理的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202204/170/f1cf7961.png" style="vertical-align:middle" />
組卷：111引用：3難度：0.8 -
13．在如圖所示的實驗裝置中，玻璃球內的導線是分開的，小磁針處于靜止?fàn)顟B(tài)。當用酒精燈把玻璃球加熱到紅熾狀態時，發現小磁針發生了偏轉，以下說法正確的是（ ?。?/h2>組卷：29引用：2難度：0.7 -
14．甲、乙兩人同時從同一起跑線出發，同向做勻速直線運動，某時刻他們的位置如圖所示，則A、B、C、D圖中能正確反映兩人運動與時間關系的是（ ?。?/h2>組卷：530引用：16難度：0.7
三、作圖與計算題（22分）
-
15．如圖，在圖中標出通電螺線管A處磁感線方向和小磁針的N極。
組卷：2714引用：14難度：0.7 -
16．有一種電加熱恒溫箱如圖甲所示，控制電路由電源U1電磁繼電器（線圈電阻不計）滑動變阻器R2和熱敏電阻R1組成，工作電路由電壓為U2=220V的電源和電熱絲R0組成。通過實驗測得當電磁繼電器線圈的電流達到60mA時電磁繼電器的銜鐵被吸下來求：
（1）高壓220V的電源中 （a、b）端為電源的火線端。
（2）分析此電路圖，可以確定熱敏電阻R1的阻值是隨著溫度的升高而 （增大、減小）的。
（3）要使恒溫箱設定的溫度值升高一些，可向 移動R2的滑片。組卷：341引用：5難度：0.7 -
17．表中提供的是明湖中學使用的一臺數學投影儀的有關數據，請根據其中的數據，通過計算回答：
（1）這臺投影儀的耗電總功率是多大？
（2）如果投影儀的光源采用串聯電阻降壓的話，所有電阻的阻值應該多大？該電阻消耗的功率為多大？
（3）這臺投影儀的光源采用上述串聯電阻降壓的方法可行嗎？為什么？
（4）如果上述方法不可行，請你提出一種可以使投影儀正常工作的方案。（要求定性說明即可）電源工作電壓 220V 電源頻率 50Hz 光源電壓 24V 光源電流 10.0A 鼓風機電壓 220V 鼓風機電流 0.1A 組卷：239引用：5難度：0.1
四、實驗探究題（共28分，每空1分）
-
18．在“探究通電螺線管外部磁場的方向”的實驗中：
（1）開關閉合前，小磁針指南北，說明地球周圍存在 ；
（2）開關閉合后，小磁針的指向如圖所示，由此可見，通電螺線管的外部磁場與 磁體的磁場相似；
（3）將連接電源正、負極的導線對調，小磁針的指向也改變了，說明通電螺線管的磁場方向與 方向有關。組卷：124引用：2難度：0.7 -
19．如圖甲所示是小美和小麗設計的探究“電流與電阻的關系”的電路圖，其中電源電壓為3V，電流表（0～0.6A）、電壓表（0～3V）、定值電阻Rx（5Ω、10Ω、15Ω各一只）、滑動變阻器（40Ω 2A）、開關以及導線若干。
（1）用筆畫代替導線將圖甲實物電路連接完整（要求：導線不交叉，滑動變阻器向左滑動時，電流表示數變大）。
（2）實驗時，小麗先確定一個保持不變的電壓值U，示數如圖乙所示，U=。這種實驗方法叫做。當Rx由5Ω換成10Ω時，閉合開關，應將滑動變阻器的滑片向（選填“A”或“B”）移動，使電壓表示數保持為U，若小麗發現無論怎樣移動滑片，電壓表的示數都無法達到U，原因可能是；
（3）小美提出該實驗裝置還可以用“伏安法”來測量未知電阻的阻值，“伏安法”測電阻的原理是；但小麗不慎將電流表?yè)p壞，于是小美又設計了如圖丙所示的電路圖，其中電源電壓未知且恒定不變，另一只定值電阻的阻值為R0，實驗過程如下：
①閉合S1，斷開S2，電壓表的示數為U1；
②閉合S1、S2時，電壓表的示數為U2；
③電阻Rx=（用U1、U2、R0表示）。組卷：71引用：1難度：0.4 -
20．冰箱是我們生活中必不可少的家用電器之一，請回答下列問題：
（1）下列說法分析正確的是
A．冰箱內壁經常結霜，是水蒸氣凝固形成的
B．制冷系統要使用既容易汽化又容易液化的制冷劑
C．電冰箱里的食物容易相互“竄味”，屬于擴散現象
D．家用空調的功率遠大于冰箱，因此空調的電源線應該比冰箱的電源線粗一些
（2）如圖甲，是家用電冰箱及其部分電路圖。冰箱壓縮機”M”由”溫控開關”自動控制，冷藏室照明燈”?”由冰箱門”門動開關”控制。冰箱門關閉后，”門動開關”應該處于狀態。當冰箱里的溫度升高到定程度時，溫控開關會自動，壓縮機工作。（均選填“斷開”或“閉合”）
（3）如圖乙為冰箱內的溫控開關的部分結構圖，膜盒中氣體隨著溫度的升高受熱膨脹，脹動膜推動金屬杠桿向（選填“左”或“右”）轉動，使觸點接觸，壓縮機電路開始工作制冷，當膜盒里的氣體溫度下降到一定程度，由于氣體體積收縮，脹動膜向右側癟回去，金屬杠桿被彈簧向右拉動，觸點又分開，制冷結束，直到下次溫度升高再重復上述過程。
（4）如圖乙中的凸輪是設定溫度的旋鈕，手動旋轉凸輪時，凸輪會帶動連桿的上端移動位置，從而改變彈簧上的拉力。如果將凸輪逆時針旋轉，凸輪將連桿向右頂，使得彈簧上的拉力增大，此時要將觸點接通制冷，需要膜盒里面氣體溫度更（“高”或“低”）。
（5）如圖丙是一臺電冰箱的銘牌，若該冰箱在額定電壓下使用一個月（30天），冰箱消耗的電能是kW?h。組卷：320引用：1難度：0.5 -

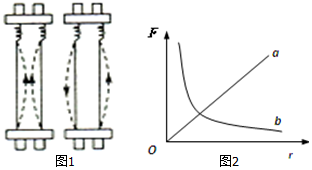

21．科學家安培發現，兩根平行導線通電后有如圖1所示的現象（圖中實線、虛線分別表示通電前、后的情況）。
①可見，平行通電導線之間有力的作用。而且，當通入的電流方向相反時，導線相互 ；
②安培發現平行通電導線之間相互作用力F的大小與兩根導線中的電流I1、I2，導線的長度l,導線之間的距離r有關，有關實驗數據如下：
①由實驗數據可得，兩平行導線間的相互作用力F的表達式為 ，（其中k為常數），k=；實驗次數 l/m I1/A I2/A r/m F/N 1 1 0.2 0.2 0.1 1.0×10-7 2 1 0.1 0.2 0.1 0.5×10-7 3 1.5 0.2 0.2 0.1 1.5×10-7 4 1 0.2 0.2 0.05 2.0×10-7 5 1.5 0.2 0.4 0.1 3.0×10-7
②對于長度一定的兩根平行導線，如果保持通入電流I1、I2大小不變，導體所受到的力F與導線之間的距離r之間的關系可以用圖象2中的 圖線來表示。組卷：175引用：2難度：0.5
