2023-2024學年江蘇省無錫市江陰市南菁初中九年級（上）月考物理試卷（12月份）
發布：2025/7/2 19:0:8
一、選擇題（共12小題，每小題2分，共24分）。
-

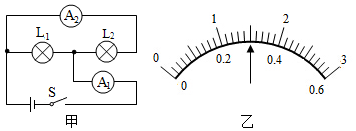

1．在如圖甲所示的電路中，當閉合開關后，兩個電流表指針偏轉均為圖乙所示，則燈泡L1和燈泡L2中的電流分別為（ ）組卷：202引用：7難度：0.7 -
2．如圖所示，閉合開關后電壓表測量（ ）
組卷：468引用：5難度：0.8 -
3．某裁切機床，工人左手按住按鈕P（閉合S1），同時右手按住按鈕Q（閉合S2），才能啟動電動機完成裁切；在光線較暗時開關S3自動閉合，接通燈泡照明，符合上述情況的電路設計是（ ?。?/h2>
組卷：164引用：4難度：0.7 -
4．一個導體兩端的電壓為3V時，通過它的電流為0.5A；當在該導體兩端加的電壓為6V時，該導體中的電流和電阻分別為（忽略溫度對電阻的影響）（ ?。?/h2>
組卷：102引用：4難度：0.6 -
5．2022北京冬奧會開幕式上出現的“綠草”、“蒲公英”，是發光桿交替發出的綠光和白光。發光桿上有兩個開關：一個是總開關，另一個是用來控制發出綠光或白光。下面電路設計符合這一效果的是（ ）
組卷：170引用：4難度：0.8 -
6．如圖所示的電路中，各電路元件連接正確的是（ ?。?/h2>
組卷：55引用：3難度：0.8 -
7．利用電壓表與電流表測電阻的方法叫做“伏安法”，如圖所示，“伏安法”測電阻R的電路圖應該是（ ?。?/h2>
組卷：3668引用：17難度：0.9 -
8．如圖所示的是科技小組同學設計的四種“環境溫度檢測”電路，其中R為熱敏電阻（用
表示），R的阻值是隨環境溫度的增大而增大，R0為定值電阻，電源電壓恒定不變。若當環境溫度升高時電表示數增大，則符合要求的電路是（ ?。?/h2>組卷：928引用：10難度：0.6 -
9．下列電路中，屬于串聯電路的是（ ?。?/h2>
組卷：409引用：4難度：0.9 -
10．如圖所示電路，閉合開關S后，甲、乙兩表是電壓表，示數之比是5：2；當開關S斷開，甲、乙兩表是電流表，則兩表的示數之比為（ ?。?/h2>組卷：644引用：8難度：0.7 -
11．關于公式R=
下列說法中正確的是（ ?。?/h2>UI組卷：474引用：28難度：0.9 -
12．如圖所示的電路，屬于并聯電路的是（ ?。?/h2>
組卷：19引用：6難度：0.9
二、填空題（共13小題，每空1分，共40分）。
-
13．導體中的電流，跟
成正比，跟成反比，這個結論叫做歐姆定律，其數學表達式為。探究該定律時應利用的研究方法是：。伏安法測電阻的原理是：。組卷：3引用：1難度：0.7 -
14．取一個橙子從中間切開，把金屬片a、b分別插入其中，就制成了一個水果電池。將一個調零好的電壓表的兩接線柱接在水果電池的金屬片a、b上時的情景如圖所示。由圖可知，金屬片 （選填“a”或“b”）是水果電池的正極，其理由是 。組卷：48引用：2難度：0.8 -
15．飛機翅膀做成下平上凸形狀，飛行時飛機翅膀上部空氣流速快、壓強 （選填“大”或“小”），使飛機獲得升力；飛機輪胎表面有凹凸不平的花紋，有利于著陸減速時 （選填“增大”或“減小”）摩擦；飛機在高空飛行過程中與空氣 （選填“摩擦”或“接觸”）起電使飛機帶上電荷。
組卷：14引用：1難度：0.8 -
16．小張根據老師提供的器材設計了如圖甲所示的電路，已知電源電壓恒定不變，R0=18Ω。當只閉合開關S1時，電流表的示數為0.3A；當開關S1、S2均閉合時，電流表示數如圖乙所示。則電源電壓為 V，Rx為 Ω。
組卷：1022引用：11難度：0.5 -
17．某一滑動變阻器標有“50Ω，2A”字樣，由此可知，此滑動變阻器阻值變化的范圍是
，若通過它的電流大于A，該滑動變阻器可能將會燒壞。組卷：34引用：2難度：0.5 -
18．如圖所示電路，開關閉合后用酒精燈將玻璃珠加熱到紅熾狀態，小燈泡將 （填“發光”或“不發光”），玻璃珠就變成了導體，這表明 。組卷：28引用：5難度：0.9 -
19．如圖所示，甲為一個調光臺燈，電位器是調節其亮度的裝置；乙為電位器的內部結構示意圖，a、b、c是它的三個接線柱，旋鈕帶動滑片轉動。若順時針旋轉旋鈕時燈泡發光變亮，則需將 （選填“a和b”、“a和c”或“b和c”）接線柱接入電路。現有電壓為9V的電源，將一個標有“6V、0.5A”字樣的小燈泡接入此電路中，為使小燈泡正常發光，需在此電路中 （選填“串聯”或“并聯”）一個阻值 Ω的電阻。組卷：239引用：4難度：0.6 -
20．如圖所示是“探究影響導體電阻大小的因素”的實驗裝置，圖中a和b都是鎳鉻合金絲，它們的長短相同，粗細不同，這個實驗?zāi)芴骄繉?dǎo)體的電阻跟導體的關系；實驗中通過觀察來判斷電阻的大小。
組卷：69引用：2難度：0.7 -

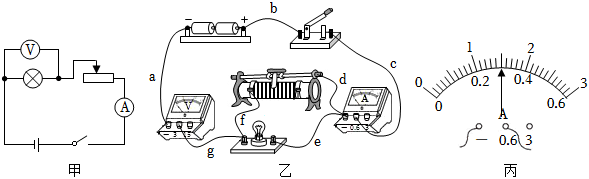

21．用圖甲所示的電路測量小燈泡發光時的電阻，假設電源電壓不變，小燈泡的額定電壓為2.4V。
（1）圖乙是實驗小組連接的實驗電路，有一根導線 連接錯誤（填對應的字母）；
（2）改正電路后，閉合開關前，滑動變阻器的滑片應置于乙圖中滑動變阻器的 （選填“左端”或“右端”）；
（3）閉合開關，發現小燈泡不亮，電流表有示數，電壓表示數為零。移動滑動變阻器的滑片，小燈泡逐漸亮起，電流表示數增加，但電壓表示數仍為零，電路中的故障可能是 ；
（4）排除故障后開展實驗，改變滑動變阻器滑片的位置，使小燈泡正常發光，此時電流表的示數如圖丙所示，則小燈泡正常發光時的電阻為 Ω。組卷：8引用：1難度：0.5 -
22．可移動式紅綠燈適用于城鎮道路交叉口、停電或施工等情況應急指揮車輛行人通行；紅、綠燈是發光二極管，主要制造材料為 ；白天，太陽能電池板給蓄電池充電，蓄電池相當于電路中的 ；紅燈與綠燈交替發光，它們的連接方式為 。組卷：48引用：3難度：0.7 -
23．根據熱敏電阻的阻值隨溫度的升高而減小這一特性，小梅自制一電子溫度計，其原理圖如圖甲。已知電源電壓恒為12V，R0為定值電阻，R1為熱敏電阻，其阻值R1隨溫度t變化的規律如圖乙。當環境溫度是20℃時，電流表示數為0.3A，此時R1兩端電壓為 V；電流表量程為0～0.6A，該溫度計能測量的最高溫度是 ℃。
組卷：151引用：2難度：0.5 -
24．如圖所示，電源電壓為3V，閉合開關S后，電流表A的示數為0.54A，電流表A1的示數為0.3A，則通過小燈泡L1的電流為 A，通過小燈泡L2的電流為 A，電壓表V的示數為 V。組卷：77引用：3難度：0.7 -
25．影響導體電阻大小的因素：
、、、。電阻的符號是，單位的符號是。組卷：8引用：1難度：0.7
三、解答題（共36分）。
-
26．在如圖所示的電路中，把圓圈所代表的電表填入其電路符號，使兩燈都能發光。組卷：30引用：1難度：0.7 -
27．有一種冰箱的壓縮機由一個溫控開關自動控制；冷藏室中的照明燈由冰箱門進行控制，且兩開關之間不相互影響。請你根據題意連接好圖中的冰箱電路圖。組卷：53引用：2難度：0.6 -
28．如圖所示電路，電源電壓恒為9V，R1=20Ω，R2=30Ω，電壓表量程0-15V，電流表量程0-0.6A。只閉合S1，電壓表示數6V。求：
（1）R1兩端的電壓；
（2）電阻R3的阻值；
（3）再閉合S2、S3，電流表的示數。
組卷：2489引用：18難度：0.5 -
29．實驗小組在探究電流與電阻的關系中，使用的器材有：電源、電流表、電壓表、滑動變阻器各一個，開關一個，五個定值電阻（5Ω、10Ω、15Ω、20Ω、25Ω），導線若干，設計了如圖甲所示的電路圖。
（1）閉合開關前，電流表指針如圖乙所示，對電流表的操作應該是 。
（2）小組在探究時，先將5Ω的電阻連入電路中，閉合開關后，移動滑動變阻器的滑片使電壓表示數達到某一數值，電流表的示數如圖丙所示，該示數為 A，接著斷開開關，將5Ω電阻更換成10Ω電阻，閉合開關后，接下來應做的操作是 ，直至電壓表示數為 V，記下此時電流表的示數。
（3）實驗小組收集的數據如下表，分析表中數據，發現第 次實驗的數據存在錯誤，反思產生的原因，回憶是某次將定值電阻的阻值由 Ω變換為錯誤數據點對應阻值時（實驗過程并未按表中序號順序進行），未調節滑片P就讀取電流而造成的。根據出現的數據，求出電源的電壓是 V。實驗序號 1 2 3 4 5 電阻R/Ω 5 10 15 20 25 電流I/A 0.20 0.10 0.10 0.08 組卷：151引用：3難度：0.5 -
30．要測量一個約為數百歐的電阻Rx的阻值，器材有：干電池兩節，電壓表（量程為0～3V、0～15V），滑動變阻器（100Ω 2A）和電阻箱（0～9999Ω）各一個，開關、導線若干。測量電路如圖甲所示。
（1）連接好電路，閉合開關，移動滑動變阻器滑片，使電壓表示數如圖乙所示為 V。
（2）接下來把電路中的待測電阻Rx替換為電阻箱，然后要進行的操作是：。
（3）換成電阻箱調節后如果電壓表示數為2V，應將電阻箱阻值調 （填“大”或“小”）。
（4）把Rx替換為電阻箱后，是否需要調節滑動變阻器？（填“是”或“否”）。組卷：90引用：3難度：0.6 -
31．在如圖所示的電路中，電源電壓為6V且不變。電阻R1的阻值為10Ω，滑動變阻器R2標有“20Ω 2A”字樣，兩電表均為常用電表。將滑片P滑到最右端，閉合開關S。
求：（1）電流表的示數。
（2）電壓表的示數。
（3）若移動滑動變阻器滑片P到某一位置時，發現電壓表已達滿刻度，此時滑動變阻器R2連入電路中的電阻是多少。組卷：139引用：1難度：0.5
