蘇科版九年級上冊《14.4.2 串聯電路的電阻》2023年同步練習卷
發布：2025/7/2 20:0:8
一、選擇題
-
1．由同種材料制成的三根電阻絲，已知它們的長度關系為L(zhǎng)1＞L2=L3，橫截面積的關系為S1=S2＜S3，現將它們串聯接入電路，關于它們的電阻和通過他們的電流，正確的是（ ）
組卷：505引用：89難度：0.7 -
2．通過定值電阻甲、乙的電流與其兩端電壓關系圖像如圖所示。現將甲和乙并聯后接在電壓為2V的電源兩端。下列分析正確的是（ ?。?/h2>組卷：31引用：2難度：0.7 -
3．如圖是一種自動測定油箱內油面高度的裝置示意圖，R是一種特制的滑動變阻器，它的金屬滑片是杠桿的一端，從油量表（即電流表）指針?biāo)傅目潭戎烙兔娓叨?。則它的工作過程是（ ）組卷：183引用：6難度：0.9 -
4．一位同學用如下圖所示的電路探究“電流與電阻的關系”。電源電壓不變，下表是實驗數據，若第四次實驗時將定值電阻的阻值由40Ω調為50Ω后就直接讀出電流表的示數，這個示數可能是（ ）R/Ω 10 20 30 40 50 I/A 0.6 0.3 0.2 0.15 組卷：1862引用：12難度：0.3 -
5．如圖所示的是科技小組同學設計的四種“環境溫度檢測”電路，其中R為熱敏電阻（用
表示），R的阻值是隨環境溫度的增大而增大，R0為定值電阻，電源電壓恒定不變。若當環境溫度升高時電表示數增大，則符合要求的電路是（ ?。?/h2>組卷：928引用：10難度：0.6 -
6．圖甲電子秤的示數表是由電流表改裝的，圖乙是其工作原理圖，電源電壓不變。R1是一根長6cm,阻值15Ω的均勻電阻絲，滑片P在a端時，電流表示數為0.15A；在b端時，電流表示數為0.6A，彈簧c受到的壓力F與壓縮量ΔL的關系如圖丙。若不計掛鉤重力，不稱重物時滑片P剛好在電阻絲的a端，所稱物重最大時P在b端。下列判斷正確的是（ ）
組卷：57引用：1難度：0.6 -
7．有兩個電阻阻值相同，串聯后總電阻為8Ω；那么這兩個電阻并聯后總電阻為（ ?。?/h2>
組卷：710引用：6難度：0.7 -
8．如圖，在探究電流與電阻的關系實驗時，將ab間的電阻由15Ω換成10Ω時，下一步操作是（ ）
組卷：3744引用：16難度：0.7 -
9．如圖所示，三只電阻R1、R2、R3分別以甲、乙、丙三種方式接在同一個電源上。已知R1=12歐，I2=I1，I3=12I1，則R2、R3的大小分別為（ ）34組卷：981引用：3難度：0.3
二、填空題
-
10．如圖所示，電源電壓保持不變，電阻R1=R2=R3=10Ω，要使R2、R3并聯，且兩端電壓等于電源電壓，應閉合開關，此時電流表的示數為I1；要使R1、R2串聯，應斷開開關S1、S2，此時電流表的示數為I2；則I1：I2=。組卷：812引用：16難度：0.5 -

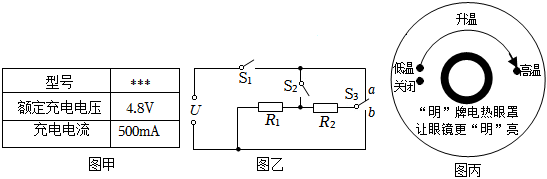

11．電加熱眼罩對緩解眼疲勞有一定效果。如圖甲是一款市場上的產品，小明查閱使用說明書，其相關參數如下表乙。
（1）據圖甲，該電加熱眼罩內部總電阻是 歐姆。
（2）圖乙是小明設計的可以手動調節加熱的電熱眼罩原理圖。若要將該電路改裝成R1和R2的并聯電路，則小明該如何操作？
（3）小明還想設計一個開關外觀如圖丙所示的電熱眼罩，可通過“手動金屬旋轉滑片”連續微調加熱，其電路設計要求：①電阻忽略不計的金屬旋轉滑片OP能起到開關通斷的作用，不能出現短路；②滑片OP順時針旋轉時電流表的示數增大（即升溫）。下列符合以上設計要求的電路是 。
A.
B.
C.
D.
組卷：25引用：0難度：0.2 -
12．在如圖所示的電路中，閉合開關S，電流表A1，A2的示數之比為I1：I2=2：1，則電阻之比為R1：R2=，電流表A1、A3的示數之比為I1：I3=。組卷：296引用：23難度：0.7 -
13．電阻值分別為R1=6Ω和R2=4Ω的兩個電阻串聯的等效電阻是 Ω。
組卷：160引用：1難度：0.7 -
14．兩只定值電阻，甲標有“10V，1A”字樣，乙標有“9V，0.6A”字樣，把它們串聯在同一電路中，總電阻是
Ω；電路兩端允許加的最大電壓為V。組卷：195引用：4難度：0.7 -
15．在“用電壓表測電壓”的實驗中，電源電壓為6V，某同學接成如圖所示電路，當開關閉合后，電壓表示數為2V，此時燈L1、L2電阻之比為 。組卷：86引用：1難度：0.5 -
16．小紅同學在“探究通過導體的電流與其兩端電壓的關系”時，作出了如圖所示的圖象，則R甲：R乙=，將甲、乙兩導體并聯接到電壓為2V的電源上，干路中的電流為 。組卷：89引用：4難度：0.7 -
17．如圖所示電路，已知R1=15Ω，若同時閉合S1和S2，電流表示數為0.4A，則電源電壓為V．若閉合S1斷開S2，電流表示數為0.1A，則R2=Ω。組卷：29引用：5難度：0.7 -
18．如圖所示，R1：R2=2：1，若甲、乙兩表為電壓表，當開關S閉合時，兩表讀數之比U甲：U乙=；若甲、乙兩表為電流表，當開關S斷開時，兩表讀數之比I甲：I乙=。組卷：3引用：0難度：0.5
三、計算題
-
19．某物理興趣小組設計了一個拉力傳感器，工作原理如圖所示。其中M、N均為絕緣材料。將N固定在地面上，P、Q間是可伸縮導線（電阻不計），彈簧上端M和滑動變阻器R2的滑片固定在一起，電源電壓為12V，拉力F豎直向上。閉合開關S，當拉力為10N時，電流表示數為1A，電壓表的示數為2V。
（1）定值電阻R1的阻值。
（2）拉力F為10N時，求R2接入電路的阻值大小。
（3）已知拉力F的大小與滑動變阻器R2接入電路的阻值大小成正比例關系，即：F=kR2。若拉動M，當電壓表示數為9V時，求拉力F的大小。組卷：284引用：1難度：0.3 -
。請計算此時變阻器R1連入電路的阻值。
20．在如圖所示的電路中，電源電壓為6伏且保持不變，滑動變阻器R1上標有“20Ω 2A”字樣。閉合開關S，通過R2的電流為0.3安。
（1）求電阻R2的阻值。
（2）當變阻器R1連入電路的阻值為5歐時，求電流表A的示數I。
（3）移動滑片P，兩電流表示數的比值變?yōu)?div id="sgimqor" class="MathJye" mathtag="math">23
組卷：59引用：3難度：0.5
21．用如圖所示的電路研究通過導體的電流與電壓、電阻的關系。保持電源電壓和電阻箱R1的阻值不變，移動滑動變阻器R2的滑片P，測得電流、電壓如表1所示；然后將滑片移到適當位置保持不變，僅改變電阻箱R1的阻值，測得相應的電流值，如表2所示。
表1
| 次數 | U1/V | I/A |
| ① | 1.0 | 0.20 |
| ② | 1.5 | 0.30 |
| ③ | 2.0 | 0.40 |
| 次數 | R1/Ω | I/A |
| ① | 3.0 | 0.50 |
| ② | 6.0 | 0.33 |
| ③ | 9.0 | 0.25 |
（2）分析表2中的數據，指出實驗操作中存在的問題，并說出判斷的理由。
（3）請利用表2中的數據求電源電壓。
組卷：1358引用：6難度：0.3
22．如圖甲所示，恩西同學設計了一個汽車落水安全裝置并進行了試驗，在汽車的四個門板外側分別安裝一個氣囊，氣囊的觸發由圖乙所示電路中a、b間的電壓來控制，壓敏電阻R1水平安裝在汽車底部A處，R1的阻值隨其表面水的壓力的變化如圖丙所示。某次試驗時：汽車入水前把R2的滑片調到合適位置不動，閉合開關S，電壓表的示數為3V，再把汽車吊入足夠高的長方體水池中緩慢下沉，直到a、b間的電壓等于或大于3V時，氣囊就充氣打開，使汽車漂浮在水中，試驗裝置相關參數如表所示。
| 電源電壓 | 4.5V |
| R1接觸水的面積 | 15cm2 |
| 長方體水池底面積 | 20m2 |
（2）當汽車漂浮時，測得水池的水位比汽車入水前上升了9cm（水未進入車內），求汽車受到的重力；
（3）求氣囊充氣打開時汽車A處浸入水中的深度。
組卷：278引用：1難度：0.2
四、解答題
-
23．如圖所示，家用電飯煲電路有兩擋，“1”擋是保溫燜飯，“2”擋是高溫?zé)?。電路電阻R0=44Ω，R=2156Ω。
（1）保溫燜飯時，電路中的電流I1和R0兩端的電壓U0是多少？
（2）高溫?zé)髸r(shí)，電飯煲的功率P是多少？組卷：12引用：1難度：0.5
