2018-2019學年湖南省岳陽市臨湘市九年級（上）期末物理試卷
發布：2025/7/2 21:0:15
一、單項選擇題．（每題3分，共36分）
-
1．如圖所示，（a）（b）兩個電路的電源完全相同，且R1=R2≠R3=R4，則下列說法中正確的是（ ?。?br />
組卷：1073引用：3難度：0.5 -
2．如圖所示，是載有“天問一號”的火箭發射升空時的情景，下列描述正確的是（ ）組卷：23引用：1難度：0.7 -
3．直流電動機能持續轉動，主要是因?yàn)椋ā 。?/h2>
組卷：25引用：4難度：0.8 -
4．“小蜜蜂”由話筒和擴音器兩部分組成，下列有關說法正確的是（ ?。?/h2>
組卷：150引用：4難度：0.8 -
5．如圖所示的電路中，將電磁鐵與滑動變阻器串聯接入電路，閉合開關S，下列說法正確的是（ ?。?/h2>組卷：196引用：3難度：0.8 -
6．有一種智能鎖，需要通過“密碼+人臉”兩次識別成功才能開鎖。密碼識別成功時僅S1閉合，燈L發光，照亮人臉進行識別，但不開鎖，人臉識別成功后S2才會閉合，電動機M工作，開鎖成功。下列電路設計符合要求的是（ ）
組卷：619引用：7難度：0.7 -
7．北宋時期沈括在《夢溪筆談》中記載：“以磁石磨針鋒，則能指南”。這一現象可說明（ ?。?/h2>
組卷：601引用：3難度：0.8 -
8．下列不是用來說明電磁波攜帶著物體的信息的是（ ?。?/h2>
組卷：0引用：1難度：0.9 -
9．甲、乙兩只燈泡的銘牌如圖所示，下列說法正確的是（ ）組卷：146引用：3難度：0.5 -
10．如圖所示，開關閉合后，三個電阻并聯的電路是（ ?。?/h2>
組卷：129引用：1難度：0.7 -
11．暑假期間，小雨家駕駛汽車去海邊游玩。下列說法正確的是（ ?。?/h2>
組卷：53引用：4難度：0.8 -
12．兩個相同的電流表，均有兩個量程（0～0.6A和0～3A）。如圖甲，閉合開關S，兩燈泡均發光，兩電流表均有正常的示數。如圖乙，兩個電流表指針偏轉的角度恰好相同，則通過L1與L2的電流之比為（ ）組卷：1318引用：12難度：0.6
二、填空題．（每空2分，共16分）
-
13．2023年8月29日，橫空出世的華為新手機mate60向世界展示了中國高科技企業的集體實力。手機、智能家用電器、軍事領域等都離不開芯片，芯片核心主要是由 材料制成的；科學家發現，鋁在-271.76℃以下時，電阻變成了零，這就是 現象。
組卷：491引用：16難度：0.8 -
14．小海將可以自由轉動的小磁針靠近條形磁體右端，小磁針靜止時如圖所示，則條形磁體的右端為 （選填“N”或“S”）極。組卷：113引用：2難度：0.9 -
15．寫出公式。一段電路中電流做功的電功公式
，電功率公式，焦耳定律公式。組卷：0引用：1難度：0.7 -
16．如圖所示，電源電壓恒為10V，滑動變阻器R的最大阻值為20Ω，直流電動機
的額定電壓為6V，線圈電阻為2Ω。當閉合開關S，滑片P移到中點時，電動機剛好正常工作，電動機主要將電能轉化為 ，此時電路中的電流為 A，整個電路通電100秒產生的內能為 J。組卷：732引用：5難度：0.5
三、實驗探究題．（每空2分，共18分）
-
17．在測電阻的實驗中，實驗的器材有：干電池3節，電流表、電壓表各1個，開關2個，滑動變阻器1只，待測電阻2個，導線若干。
（1）圖甲是實驗的電路圖。小江先斷開開關，按照?qǐng)D甲連接好電路。
①閉合開關S后，小江發現電流表和電壓表的指針均不動。他斷開開關S，檢查線路連接無誤后，把電壓表與b點相連的那根導線改接到c點，再次閉合開關S時，發現電流表的指針仍不動，但電壓表的指針有明顯的偏轉。若電路中只有一處故障，則故障是 。
②排除故障后，正確連接電路，閉合開關S，移動滑動變阻器的滑片P，當電壓表的示數為1.6V時，電流表的示數如圖乙所示，則電阻Rx=Ω。
（2）實驗時某小組同學想利用一只電流表和最大阻值為R0的滑動變阻器完成對未知電阻RY的測量。如圖丙所示是他們按照設計想法連接的部分實驗電路。
①實驗操作如下：
A．開關S1和S2都斷開，將變阻器的滑片P移到阻值最大處，觀察到電流表無示數；
B．保持滑片P位置不動，只閉合開關S1時，讀取電流表的示數為I1；
C．再閉合開關S2時，讀取電流表的示數為I2（I2＞I1）。
②請你用I1，I2和R0表示RY，則RY=。組卷：36引用：2難度：0.5 -

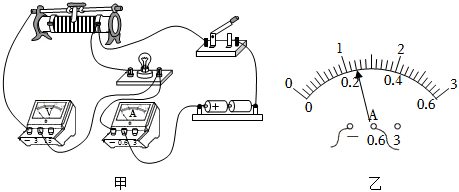

18．小明利用如圖甲所示的器材測量小燈泡的電功率，其中器材有：2節新干電池，額定電壓為2.5V的小燈泡，其電阻約為10Ω，“20Ω 0.5A”的滑動變阻器，已調零準確的電流表和電壓表、開關、若干導線。
（1）小明同學接錯了一根導線，請你在這根導線上打“×”，并補畫出正確的那根導線。
（2）改接正確電路后，小明按照正確步驟操作，閉合開關后發現燈不亮，緊接著他下一步操作應該是 。
（3）某次實驗中，小明看到電壓表示數為1.8V，要使燈泡L正常發光應向 （填“左”或“右”）端移動滑片，同時視線應注意觀察電壓表的示數，當燈正常發光時，電流表示數如圖乙所示，則小燈泡的額定功率是 W。
（4）若小燈泡在正常發光一段時間后燒壞了，小亮立刻斷開開關，換用規格為“2.5V 1W”的小燈泡去替換已經燒壞的小燈泡，再次閉合開關，此時電流表的示數可能是 。
A.0.18A
B.0.20A
C.0.26A
D.0.40A
（5）小明同學還想探究電流與電阻的關系，于是將甲圖中的小燈泡換成定值電阻R，并使電壓表的示數始終保持2V不變，多次更換阻值不同的定值電阻R，記錄各次電流表的示數，在不更換其他器材的情況下，為了能夠完成實驗，他所更換的定值電阻R的阻值范圍是 Ω。組卷：137引用：1難度：0.4
四、作圖題．（每題4分，共8分）
-
19．根據圖1的實物圖在圖2方框內畫出電路圖。
組卷：59引用：2難度：0.3 -
20．如圖所示，已知通電螺線管周圍的一條磁感線的方向，請標出電源“+”、“-”極和螺線管的N、S極。組卷：200引用：38難度：0.7
五、計算題．（每題11分，共22分）
-
21．如圖所示，電源電壓恒定，R1、R2為定值電阻，R2=20Ω，滑動變阻器R0銘牌上標有“30Ω 1A”，開關S閉合后：
（1）將S1閉合、S2斷開，滑動變阻器滑片滑到最左端后電流表示數為0.3A，電壓表示數為6V，求定值電阻R1的阻值；
（2）將S1、S2斷開，滑動變阻器滑到最右端后，求電流表此時的示數。
（3）若電流表的量程為0～0.6A，將S1、S2閉合，求滑動變阻器的取值范圍。組卷：3301引用：15難度：0.4 -
22．家用電飯鍋中自動開關一般由感溫鐵氧體組成，將電飯鍋的自動開關S按下，電飯鍋處于加熱狀態，當感溫鐵氧體溫度達到103℃時失去磁性，被吸鐵塊由彈簧彈開，使電飯鍋進入保溫狀態。某家用電飯鍋內部電路簡化示意圖如圖甲，某次使用該電飯鍋在220V的電壓下煮飯過程中，通過的電流隨時間變化的圖象如圖乙。
（1）當鍋內溫度為100℃時，自動開關S與（選填“1”或“2”）連接，此時電飯鍋處于（選填“加熱”或“保溫”）狀態。
（2）該電飯鍋此次工作30分鐘消耗的電能為多少？
（3）電阻R1與R2的阻值之比為多少？
（4）若要使該電飯鍋的加熱功率提高到1100W，可以給電阻R1并聯一個阻值為多大的電阻R3？組卷：1079引用：8難度：0.4
