2021-2022學年吉林省長春市東北師大附中明珠學校九年級（上）月考物理試卷
發布：2025/7/3 4:0:8
一、選擇題（本題共10小題，每小題只有一項最符合題目要求，每小題2分，共20分）
-
1．王老師把標有“220V 40W”和“220V 100W”的甲、乙兩盞燈串聯接在220V的電源上（設燈絲電阻不變），則下列判斷正確的是（ ?。?/h2>
組卷：1166引用：5難度：0.5 -
2．生活中處處有物理，下列說法錯誤的是（ ）
組卷：9引用：1難度：0.8 -
3．如圖是四沖程汽油機做功沖程的示意圖。汽油燃燒產生高溫高壓的氣體推動活塞向下運動。在活塞向下運動的過程中，汽缸內氣體的（ ?。?/h2>組卷：164引用：6難度：0.6 -
4．為了紀念物理學家對人類的貢獻，通常用他們的名字作為物理量的單位。以下作為電流單位的科學家的名字是（ ?。?/h2>
組卷：10引用：1難度：0.9 -
5．如圖所示為多擋位加熱器的電路圖，電熱絲R1的電阻小于電熱絲R2的電阻，對電路的分析正確的是（ ?。?/h2>組卷：326引用：2難度：0.5 -
6．對如圖電能表表盤提供的信息解讀錯誤的是（ ）組卷：250引用：4難度：0.9 -
7．下列用電器中，利用電流熱效應工作的是（ ?。?/h2>
組卷：172引用：41難度：0.9 -
8．某同學在探究串聯電路電流規律的實驗中，按下圖接好電路，閉合開關后，發現燈L1、L2都不發光，電流表示數為零。他用電壓表分別接到電流表、燈L1、燈L2兩端測量電壓，發現電流表、燈L1兩端電壓均為零，燈L2兩端電壓不為零。電路的故障可能是（ ?。?/h2>組卷：406引用：39難度：0.9 -
9．下列電路中，已知R1、R2為加熱電阻，電源電壓相等，且R1＜R2，則在相同的時間內，整個電路產生的電熱最少的是（ ）
組卷：1123引用：2難度：0.7 -
10．如圖所示的電路中，電源電壓不變，閉合開關S，若將滑片P向右移動。則正確的是（ ?。?/h2>組卷：539引用：2難度：0.7
二、非選擇題（本題共11小題，11-19題每空1分、每圖1分，20題6分，21題7分，共50分）
-
11．用熱傳遞的方法來改變物體的內能，實質上是能量
的過程；用做功的方法來改變物體的內能，實質上是能量的過程。（選填“轉移”、“轉化”）因此，可以用來量度內能的改變，內能的單位是。組卷：30引用：3難度：0.9 -
12．閱讀短文，然后回答文后問題。
趨膚效應當導體中有交流電通過時，導體內部的電流分布不均勻，電流集中在導體的“皮膚”部分，也就是說電流集中在導體外表的薄層，越靠近導體表面，電流密度越大（電流密度大小等于通過導體單位面積的電流大?。瑢?dǎo)體內部的電流較小，結果使導體的電阻增加，使它的損耗功率也增加，這一現象稱為趨膚效應。且交流電頻率越高，這種現象越明顯，當交流電頻率達到一定程度時，導體中央的電流幾乎為零；而導體中通過直流電時沒有這種現象。
（1）電流密度的定義方法和下列中物理量的定義方法不同；（選填字母）
A．功 B．功率 C．熱值 D．比熱容
（2）趨膚效應使得導體的電阻隨著交流電的頻率增加而，相當于改變了導體的（橫截面積/長度）；
（3）如圖甲所示裝置，兩支在底部中央打有小孔的圓形鐵筒；兩根與筒高度相同，橫截面較小的鐵質圓桿，可固定在鐵筒內底部；固定支架，用于固定鐵筒及鐵桿；兩個插頭連接電源；兩個完全相同小燈泡連接方式如圖乙所示；
a.固定支架應選用材料制作；（選填“導體”或“絕緣體”）
b.當插頭接直流電源時，兩個燈泡的亮度關系是：；
c.當插頭接交流電源時，兩個燈泡的亮度關系是：；若電源電壓不變，隨著交流電頻率的增加，A燈的亮度（選填“不變”、“變亮”或“變暗”）；
（4）高壓輸電時，高壓電線中通過的是交流電，為了讓電線有很好導電性能的同時不容易被拉斷，常使用鋁和鋼兩種材料共同組成高壓電線，其中鋁的導電性能較好，而鋼不容易被拉斷。如何合理的利用這兩種金屬制作高壓電線呢？請說出你的方案和理由（可配圖說明）。組卷：122引用：2難度：0.5 -
13．如圖所示，用餐巾紙摩擦吸管可以使其帶電，這是現象；現用另一帶電的物體靠近吸管帶電的一端，發現它們互相排斥，說明：它們帶的是（選填“同種”或“異種”）電荷。組卷：834引用：44難度：0.5 -
14．下表為一臺電熱水器的銘牌（有一項內容模糊不清），電熱水器內部簡化電路如圖所示，R1和R2均為電熱絲。
求：×××牌電熱水器 額定電壓 220V 額定
電流高溫?fù)?/td> 中溫?fù)?/td> 5A 低溫?fù)?/td> 2A 電源頻率 50Hz
（1）低溫?fù)跽９ぷ鲿r的額定功率；
（2）中溫?fù)跽９ぷ?0分鐘產生的熱量；
（3）高溫?fù)跽９ぷ鲿r的額定電流。組卷：456引用：21難度：0.1 -
15．如圖所示的實驗裝置探究電流通過導體產生的熱量與哪些因素有關。
（1）兩個透明容器中封閉著 ，通電后透明容器中電阻絲的內能增大是通過 （選填“做功”或“熱傳遞”）方式改變的。
（2）甲裝置是探究導體產生的熱量與 大小是否有關的裝置。
（3）裝置乙通電后兩容器內電阻絲產生的熱量之比是 。
（4）以下現象能用乙裝置的實驗結論解釋的是 。
A.電爐絲通過導線連接到電路，電爐絲熱得發紅而導線幾乎不發熱
B.在家庭電路中，兩根導線連接處往往比別處更容易發熱
C.冬天在房間里使用電取暖器時，通電越久，房間里溫度會越高
D.電風扇通過導線連接到電路里，導線幾乎不發熱，電熱水壺通過同樣的導線連接到電路里，導線明顯發熱組卷：561引用：5難度：0.5 -
16．為延長蔬果保鮮時間，某同學幫助菜農設計了蔬果保鮮倉庫的自動制冷裝置。裝置如圖甲所示，控制電路中電源電壓恒定，R1為熱敏電阻，R2阻值為5Ω，電磁鐵線圈阻值忽略不計。R1阻值隨溫度的變化關系如圖乙所示.當溫度升高到5℃時，控制電路中電流達到100mA，銜鐵吸下，制冷器啟動工作：當電流降至37.5mA時，銜鐵彈回，工作電路斷開，制冷器停止工作，如此進行間歇性循環工作，圖丙為工作電路某1小時內制冷器功率與時間的關系圖。
請完成下列問題：
（1）溫度升高時，熱敏電阻R1的阻值將 。（選填“增大”或“減小”）
（2）請在控制電路中加一個電壓表，使得溫度升高時，電壓表示數變大，應加在 （選填“R1”或“R2”）兩端。
（3）求該裝置所控制的最低溫度（請寫出過程）。
（4）求一小時內，工作電路制冷器消耗的總電能。
（5）如果要提高該裝置所控制的最低溫度，應將R2的阻值 （選填“增大”或“減小”），此時最高溫和最低溫的溫度差 （選填“增大”、“減小”或“不變”），理由是 。組卷：340引用：3難度：0.6 -

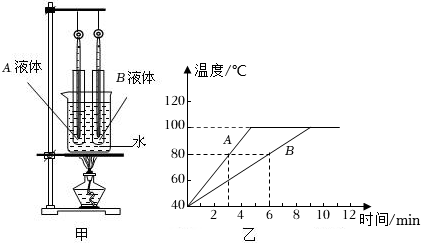

17．為了比較液體比熱容的大小，如圖甲所示，物理興趣小組在兩個相同的試管中，分別裝入質量相等的A、B兩種液體，將兩個試管放入盛有水的同一燒杯中，用酒精燈加熱。
（1）如圖乙所示，實驗后繪制了兩種液體的溫度與甲、乙時間關系圖像。在0～4min內：質量相等的A、B兩種液體，吸收的熱量 （選填“相等”或“不相等”）；
（2）B液體在第6min的內能 （選填“大于”、“等于”或“小于”）第4min的內能；
（3）若只能從A或B中選一種液體裝入暖手袋中作為供熱物質，則應選擇 （選填“A”或“B”）液體。假如B液體是水，則A液體的比熱容為 J/（kg?℃）[水的比熱容為4.2×103J/（kg?℃）]；
（4）繼續加熱后，A、B兩種液體溫度不再升高的原因是 （寫出一種可能）。組卷：68引用：1難度：0.5 -
18．小金利用圖甲的電路測量小燈泡的電功率。小燈泡的額定電壓為3伏。
（1）根據電路圖，連接實物圖（要求：向左移動滑片時，電路圖和實物圖滑動變阻器電阻變化趨勢相同。）
（2）閉合開關，電壓表的示數如圖乙所示，為了測量小燈泡的額定功率，此時應將滑動變阻器的滑片向 端移動。（填“左”或“右”）
（3）調節滑動變阻器，記錄多組電壓、電流數據，計算小燈泡對應功率，完成實驗，圖丙是小金作出的小燈泡I—U圖象。關于小燈泡功率P與通過其電流平方I2的關系。如圖所示的圖象中最合理的是 。
A.
B.
C.
D.
組卷：7引用：0難度：0.6 -

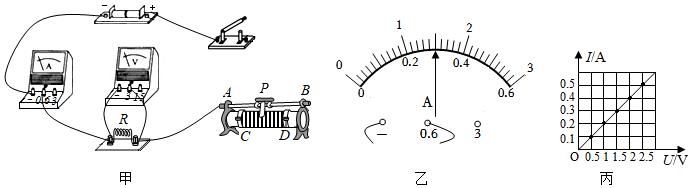

19．在“探究電流與電壓關系”的實驗中，圖甲是某實驗小組設計的電路，電源電壓3V保持不變。
（1）請用筆畫線代替導線，在圖甲中完成電路連接，要求滑片P向B端滑動時，電流表的示變數大。
（2）移動滑片P到某一位置時電流表示數如圖乙所示，此時通過定值電阻R的電流為 安。
（3）實驗中測得五組數據，并繪制出定值電阻R的I-U圖象如圖丙所示。由圖象可得的結論是 。
（4）結合所測數據分析，本實驗所用滑動變阻器的最大阻值應不小于 歐。組卷：2引用：0難度：0.5 -
20．圖甲為某款新型電飯煲，額定電壓為220V，它采用了“聰明火”技術，智能化地控制不同時間段的烹飪溫度，以得到食物最佳的營養和口感。圖乙為其電路原理圖，R1和R2為電阻不變的電熱絲，S1是自動控制開關。將電飯煲接入220V電路中，在電飯煲工作的30min內，它消耗的電功率隨時間的變化如圖丙所示。求
（1）5～10min,電飯煲的功率；
（2）20～30min,電飯煲產生的總熱量。
組卷：709引用：7難度：0.3 -
21．如圖所示的電路中，定值電阻R1=10Ω，R2=20Ω，電壓表示數為10V；求：
（1）通過R2的電流；
（2）通電300s,電流通過R1所做的功。組卷：52引用：2難度：0.6
