2024-2025學年山東省聊城市臨清市九年級（上）期末物理試卷
發布：2025/7/3 6:0:7
一、單項選擇題（本題包括10個小題；每小題3分，共30分。每小題只有一個選項符合題意，多選或不選均得0分）
-
1．下列關于家庭電路和安全用電說法不正確的是（ ）
組卷：7引用：2難度：0.8 -
2．如圖所示是小明設計的身高測量儀簡易電路，當被測人的身高越高時（ ?。?/h2>組卷：250引用：1難度：0.7 -
3．下列對一些物理量及其單位表述錯誤的是（ ?。?/h2>
組卷：12引用：1難度：0.8 -
4．玩具警車的簡化電路主要由電動機和小燈泡構成，而且電動機和小燈泡都能夠獨立進行工作。下列電路設計中符合要求的是（ ?。?/h2>
組卷：79引用：3難度：0.5 -
5．對于如圖中所示的四幅圖，下列說法中正確的是（ ）
組卷：20引用：1難度：0.6 -
6．如圖是四沖程汽油機工作的四個沖程示意圖，其中使汽車獲得動力的沖程是（ ?。?/h2>
組卷：107引用：4難度：0.6 -
7．在“探究電流通過導體產生的熱量與哪些因素有關”的實驗中，某同學采用了如圖甲、乙所示的實驗裝置（兩個透明容器中封閉著等量的空氣）。下列說法正確的是（ ?。?/h2>組卷：351引用：2難度：0.6 -
8．如圖甲，在試管內裝適量水，用橡膠塞塞住管口，將水加熱至沸騰一段時間后，橡膠塞被推出，管口出現大量“白氣”。圖乙是汽油機的某一沖程，關于這兩個過程，下列說法正確的是（ ）組卷：61引用：3難度：0.6 -
9．已知甲、乙兩燈串聯，但甲燈看起來明顯比乙燈亮，則通過甲、乙兩燈的電流關系為（ ?。?/h2>
組卷：22引用：2難度：0.8 -
10．如圖所示，家庭電路中安裝了兩盞白熾燈和一個插座，其中安錯的元件是（ ?。?br />
組卷：646引用：35難度：0.7
二、多項選擇題（本題包括3個小題；每小題4分，共12分。每小題的選項中至少有兩個選項符合題意。全部選對的得4分，選對但不全的得2分，有選錯或不選的得0分）
-
11．如圖所示的做法中，符合安全用電原則的是（ ?。?/h2>
組卷：60引用：4難度：0.6 -
12．如圖甲，電源電壓保持不變，R1為定值電阻，滑動變阻器R2的最大阻值為50Ω，電壓表的量程為0～15V，閉合開關S，移動滑動變阻器的滑片，得到電壓表示數與滑動變阻器接入電路的電阻關系圖象，如圖乙所示。則下列說法中正確的是（ ?。?/h2>組卷：187引用：1難度：0.5 -
13．小王在“探究通過導體的電流與其兩端電壓的關系”時，記錄了兩組實驗數據，并根據數據繪出了如圖所示的圖象，下列說法正確的是（ ?。?br />?組卷：46引用：1難度：0.5
三、填空題（本題包括5個小題；每空1分，共10分）
-

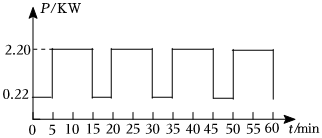

14．盛夏，室外溫度達37℃，小寧將客廳空調的設定溫度設置為26℃，客廳空調處于制冷狀態時的功率為P1，處于送風狀態時的功率為P2，它們是交替運行的，空調工作時主要消耗的電能是在制冷過程。現測得此空調器在某時段內的電功率隨時間變化的關系如圖所示，家庭電路的電壓為220V。
（1）空調在送風狀態下工作時，通過它的電流 A。
（2）空調如圖正常工作3h,消耗的電能為 kW?h。
（3）為了節能減排，小寧將空調的設定溫度調高。在工作電壓、室外溫度等條件均相同的情況下，空調新的一個工作周期內，制冷狀態工作時間會 （選填“變長”或“變短”）。組卷：127引用：2難度：0.5 -
15．如圖，閉合S，L1與L2均正常發光，觀察到兩個電流表的指針偏轉角度相同，則燈L1與燈L2的電阻之比為 。組卷：11引用：1難度：0.7 -
16．在吹氣球時，吹大了的氣球沒握住，它叫嘯著飛跑了！在此過程中：
（1）球內氣體對氣球 （選填“做”或“不做”）功；
（2）如圖熱機的飛輪轉速是1800r/min,則熱機每秒對外做功 次。組卷：13引用：1難度：0.8 -
17．如圖，當S閉合，滑動變阻器的滑片P向右滑動時，電壓表示數將，電流表示數將，電壓表示數與電流表示數的比值（選填“變大”、“變小”或“不變”）。組卷：72引用：12難度：0.9 -
18．如圖是部分不同物質的原子核對核外電子束縛能力強弱的排序圖，梳子與圖中的 摩擦最容易起電，且它們摩擦后梳子帶 電荷（選填“正”或“負”）。組卷：102引用：3難度：0.7
四、作圖題（本題包括2個小題；每小題2分，共4分）
-
19．如圖是常用手電筒的剖面圖，在方框內畫出它的電路圖；組卷：173引用：14難度：0.5 -
20．請將圖中的開關、電燈、保險絲、插座、三孔插座接入電路（其中插座準備接大功率用電器、三孔插座準備接洗衣機），使其符合安全用電的原則。組卷：26引用：3難度：0.6
五、實驗探究題（本題包括3個小題，每空1分，共15分）
-
21．在探究影響導體電阻大小的因素時，小茜、小亮兩位同學作出了如下猜想：
①導體的電阻與導體的長度有關；
②導體的電阻與導體的橫截面積有關；
③導體的電阻與導體的材料有關。
實驗室提供了4根電阻絲，規格、材料如表：
為了驗證上述猜想，他們設計了如圖所示的實驗電路。編號 材料 長度/m 橫截面積/mm2 A 鎳鉻合金 0.5 0.5 B 鎳鉻合金 1.0 0.5 C 鎳鉻合金 0.5 1.0 D 錳銅合金 0.5 0.5
（1）按照如圖所示“探究影響導體電阻大小因素”的實驗電路，在M、N之間分別接上不同的導體，則通過觀察 來比較導體電阻的大小；
（2）為了驗證上述猜想③，應該選用編號 和 兩根電阻絲進行實驗；
（3）如果選用編號為A、C的兩根電阻絲進行實驗，是為了驗證猜想 （填序號）；
（4）如果選用編號為A、B的兩根電阻絲進行實驗，是為了驗證猜想 （填序號）。
（5）本實驗中，研究問題的科學方法是 。（答對其中一個即可）組卷：30引用：2難度：0.8 -
22．如圖所示，甲、乙、丙三套實驗裝置完全相同。
（1）為比較不同燃料的熱值，小明選擇了甲、乙兩套裝置，他分別在加熱器中放入 相同的不同燃料，小明設計的方案存在明顯的缺陷是 。
（2）小明改正后繼續進行實驗，他同時對初溫相等的兩種液體加熱，等待燃料充分燃燒后，然后通過觀察 （選填“液體升高的溫度”或“燃料燃燒時間”）來比較兩種燃料熱值大小。他認為燃料完全燃燒放出的熱量 （選填“大于”“等于”或“小于”）液體吸收的熱量。
（3）比較不同物質比熱容的實驗中，應選用圖中 裝置加熱相同一段時間后，經過實驗得出了水和煤油溫度隨時間變化的圖象如圖丁中所示，液體b升溫多，由此可知：液體 （選填“a”或“b”）的比熱容小。這段時間，液體a吸收的熱量 （選填“大于”、“等于”或“小于”）液體b吸收的熱量。
（4）若不計實驗過程中的能量的損耗，則煤油的比熱容為 J/（kg?℃）。[c水=4.2×103J/（kg?℃）]組卷：53引用：1難度：0.5 -
23．在“測定小燈泡正常發光時的電阻”的實驗中，琪琪和航航設計的電路如圖甲所示，電源電壓恒為4.5V，小燈泡的額定電壓為2.5V。琪琪的實驗過程如下：
?
（1）實驗電路還缺一根導線，請補全實物連接圖。
（2）實驗時，琪琪調節滑動變阻器，發現當電壓表的示數為2.5V時，小燈泡不能正常發光，而航航發現了問題，于是繼續向 （選填“左”或“右”）端調節滑動變阻器，使電壓表的示數為 V時，小燈泡才正常發光。若此時通過小燈泡的電流如圖乙所示，電流為 A，小燈泡正常發光的電阻為 Ω。
（3）她倆重新選擇實驗器材，不用電壓表就測出了I額=0.3A的小燈泡的額定功率，設計的電路圖如圖丙所示，請你將下列實驗步驟補充完整，并計算出小燈泡的額定功率（電源電壓恒定且未知，滑動變阻器的最大阻值為30Ω）。
①將滑動變阻器的電阻調到最大，開關S閉合，S1（選填“閉合”或“斷開”），讀出電流表的示數為0.2A，則電源電壓為 V；
②開關S閉合，S1（選填“閉合”或“斷開”），調節滑動變阻器的滑片使電流表的示數為0.3A時，小燈泡正常發光；
③開關S、S1均閉合，滑動變阻器的滑片不動，讀出電流表的示數為0.4A；
④小燈泡額定功率P額=W。組卷：92引用：1難度：0.3
六、計算題（本題包括3個小題，共29分。解答時應寫出必要的文字說明、主要公式和重要的演算步驟。只寫最后答案的不得分，有數值計算的題，答案中必須寫出數值和單位）
-
24．如圖所示的電路中，電源兩端電壓保持不變，R2的電阻為5Ω。閉合開關后，電壓表的示數為2V，電流表的示數為0.2A，求：
（1）電阻R1的阻值；
（2）電源兩端電壓的大??；
（3）通電100s,電阻R2消耗的電能。組卷：877引用：4難度：0.5 -
25．如圖所示的電路中，電流表的量程為0～0.6A，電壓表的量程為0～15V，R1的阻值為20Ω，電源電壓為18V，滑動變阻器R0的阻值范圍為0～180Ω。
（1）只閉合開關S3時，電流表的示數為0.3A，求R2的阻值；
（2）當開關S1、S3和S4都閉合，且滑片P從最右端向左移動了三分之一，求此時電流表的示數；
（3）只閉合開關S2、S4，在不損壞電流表、電壓表的情況下，求滑動變阻器的阻值變化范圍。組卷：42引用：4難度：0.4 -
26．某同學家使用燃?xì)鉄崴?，平均每天需?00kg的水從18℃加熱到58℃。[c水=4.2×103J/（kg?℃），q天然氣=4.0×107J/m3]。求：
（1）每天水吸收的熱量是多少J？
（2）若天然氣完全燃燒放出熱量的70%被水吸收，則熱水器平均每天消耗天然氣多少m3？組卷：182引用：6難度：0.7
