2022-2023學年黑龍江省哈爾濱市道里區群力經緯中學九年級（上）月考物理試卷（11月份）（五四學制）
發布：2025/7/4 0:0:9
一、選擇題：（共12題，每題2分）
-
1．如圖所示的電路中，R為定值電阻，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P向左移動時，下列說法正確的是（ ?。?/h2>組卷：817引用：7難度：0.7 -
2．下列事例中，利用電流的化學效應的是（ ）
組卷：81引用：7難度：0.7 -
3．如圖是甲、乙、丙三個小球相互靠近時的情景。則下列說法不正確的是（ ）組卷：64引用：2難度：0.8 -
4．如圖所示是一個簡化了的玩具警車電路圖，若只讓小燈泡工作，應（ ）組卷：723引用：11難度：0.8 -
5．“神舟十五號”飛船在太空中飛行時，處于“失重”狀態。宇航員想在飛船中進行下列實驗，其中不能完成的是（ ?。?/h2>
組卷：926引用：8難度：0.8 -
6．關于熱量、內能和溫度的關系，下列說法中正確的是（ ）
組卷：444引用：6難度：0.9 -
7．如圖甲所示，用規格相同的兩試管分別裝上質量相同的煤油和水，隔著石棉網同時對兩試管加熱，煤油和水每秒吸收的熱量相同，如圖乙中的圖線反映了該實驗情況。由圖乙可知（ ?。?/h2>組卷：167引用：3難度：0.9 -
8．在教室中，已經有5盞燈發光，若熄滅其中一盞燈，則下列說法正確的是（ ）
組卷：17引用：3難度：0.7 -
9．以下是同學們活動交流時的一些數據，符合事實的是（ ?。?/h2>
組卷：29引用：1難度：0.6 -
10．下列現象說明分子在不停地做無規則運動的是（ ?。?/h2>
組卷：66引用：1難度：0.8 -
11．如圖所示電路中，電源電壓為6V，L1和L2是小燈泡，當開關S閉合時，電壓表的示數為2V，忽略溫度對燈絲電阻的影響，則（ ）組卷：68引用：2難度：0.8 -
12．如圖是探究流通過導體時產生熱量的多少跟什么因素有關的實驗裝置，兩個透明容器中密封著等量的空氣，U形管中液面高度的變化反應密閉空氣溫度的變化，下列說法正確的是（ ）組卷：682引用：7難度：0.5
二、填空題：（每空1分）
-
13．圖甲所示的電路中，電源電壓恒為12V，滑動變阻器R2的銘牌上標有“100Ω 0.5A”字樣，圖乙為R1的I-U圖象，R1的阻值為 Ω．當電路中的電流為0.2A時，滑動變阻器R2接入電路的阻值為 Ω。組卷：188引用：6難度：0.7 -
14．如圖甲所示的電路中，電源電壓恒定不變，圖乙是小燈泡L和定值電阻R1的電流與電壓關系的圖象。當只閉合S1、S2時，電壓表示數為2V；當只閉合S2、S3時，電壓表示數為4V．則電源電壓U=V，R2=Ω。組卷：3300引用：70難度：0.7 -
15．9月初李芳家中的電能表的示數為
，10月初電能表如圖所示，本月她家共使用了 度電。她認真觀察了幾分鐘，查出電能表的轉盤轉過100圈，則這幾分鐘內她家的用電器消耗的電能是 J。組卷：59引用：5難度：0.9 -
16．如圖所示電路，電源電壓保持不變，閉合開關S，電壓表V1的示數為3V，電壓表V2的示數為8V，則燈L1兩端的電壓為 V，燈L1與L2兩端的電壓之比為 。組卷：93引用：3難度：0.7 -
17．“稻花香里說豐年”中描述的“稻花香”體現了物理學中的 現象；廣闊的湖水可以調節周邊的氣溫，這是由于水具有較大的 ；火箭選用液態氫做燃料，是因為氫的 大。
組卷：28引用：2難度：0.8 -
18．如圖甲所示，是一款消防應急照明燈，乙是其簡化原理圖，虛框中有兩只應急燈泡（畫出），當外部電源供電時應急燈不亮，外部電路停電時應急燈正常發光。當外部電源供電時，S與觸點1接觸，此時蓄電池相當于電路中的 （選填“電源”或“用電器”）；當外部電源停電時，開關S與觸點2接觸，將一只應急燈從燈座上卸下，另一只應急燈仍發光，說明L1、L2是 聯連接的。
組卷：238引用：2難度：0.6 -
19．小金在課外探究活動時，進行了如圖所示的實驗，在瓶里裝有少量的水。蓋緊瓶蓋，使勁擰題的下部，使其嚴重變形，然后略松開瓶蓋（對著沒人的方向），瓶蓋彈出數米遠，觀察到瓶口和瓶內有白霧產生。根據此實驗，回答下列問題：
（1）“瓶口和瓶內的白霧”的形成原因是水蒸氣 成小水珠（填“汽化”、“液化”或“熔化”）。
（2）瓶蓋彈出時氣體對瓶蓋做功，內能減小，該過程的能量轉化是 。組卷：4引用：0難度：0.5 -
20．焦耳定律：電流通過導體產生的熱量跟
成正比，跟導體的成正比，跟成正比。公式：。 當電流通過導體做的功 （電功） 全部用來產生熱量（電熱），則有W=，可用計算電功的公式來計算Q．電熱器是利用電流的效應的設備。組卷：20引用：2難度：0.9 -
21．如圖是汽車油量表的工作原理圖，其中的油量表是用 表改裝的，當油箱中的油面下降時，變阻器R1接入電路的阻值變 ，油量表的示數 （選填變大、變小、不變），定值電阻R0在電路中的作用 。組卷：431引用：7難度：0.5 -
22．把阻值為2歐的電阻R1與阻值為5歐的電阻R2并聯起來接在電源上，則R1、R2兩端電壓之比為
；通過R1、R2的電流之比為。組卷：18引用：1難度：0.9
三、作圖題：（每題2分）
-
23．如圖1所示，請你在圖2所示方框內畫出實物圖的電路圖。
組卷：217引用：5難度：0.7 -
24．如圖是用滑動變阻器改變電路電流大小的電路圖及有關元件示意圖，請用筆畫線代替導線，按電路圖連接對應的實物圖。
組卷：22引用：1難度：0.6
四、實驗探究題：（每空1分）
-

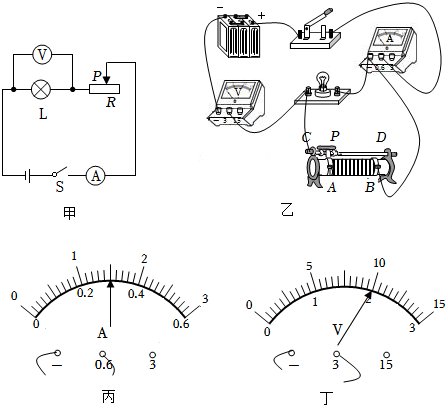

25．有一個額定電壓是2.5V的小燈泡，正常工作時的電阻約為10Ω，小明想測量它的額定電功率。實驗室有如下器材：電源（電壓恒為6V）、電流表、電壓表、開關各一個、規格分別為“10Ω 0.5A”和“50Ω 0.5A”的滑動變阻器兩個、導線若干。
（1）小明設計了圖甲所示電路，他應選規格為 的滑動變阻器才能完成實驗；
（2）圖乙是小華根據電路圖連接的實物圖，閉合開關后，移動滑動變阻器的滑片，發現小燈泡不亮，經檢查是由于一根導線連接錯誤，請你在圖乙中連接錯誤的導線上打“×”并補畫出正確的連線；
（3）小華改正接線后，閉合開關，觀察到電流表指針不偏轉，示數為零；電壓表示數為6V則電路中出現的故障是：；
（4）小華排除故障后，繼續實驗。實驗中，當電壓表的示數為2.5V時，電流表的示數如圖丙所示，則小燈泡額定功率是 W；
（5）該實驗同時還發現小燈泡的電阻是變化的，其原因是 ；利用上述電路繼續進行對比實驗時，當調節滑動變阻器使得電流表示數為0.15A時，燈泡的實際電功率P實（大于/小于/等于）0.25P額；
（6）小華同學利用（5）中連接好的實物電路，探究電流跟電阻的關系。實驗時，她將小燈泡分別換成多個已知阻值的定值電阻R，保持電壓表示數始終為如圖丁所示，并記錄各次電流表的示數，在不更換其他器材的情況下，為了能夠完成實驗，更換的定值電阻的阻值范圍是：；若實驗中某兩次接入的定值電阻之比為1：3，則滑動變阻器兩端的電壓之比是 ，功率之比是 。組卷：479引用：2難度：0.2 -
26．小明用“伏安法”測量未知電阻R的阻值。
（1）如圖甲所示電路，閉合開關前，要將滑動變阻器的滑片調到 （填“最左”或“最右”）端；
（2）當電流表的示數為0.3A時，電壓表的示數如圖乙所示為 V，可計算出電阻R的阻值為 Ω；
（3）他接著移動滑動變阻器的滑片，測出多組電壓和電流的值，計算出對應的電阻值及電阻的平均值。計算電阻的平均值的目的是 ；
（4）小明還想用一只電流表和一個已知阻值為R0的定值電阻測量未知電阻Rx的阻值。于是他設計了如圖丙所示的電路，并進行如下實驗操作：
①開關S和S1均閉合，記錄電流表的示數為I1；
②開關S閉合，開關S1（填“閉合”或“斷開”），記錄 ；則Rx=（用R0和測量出來的物理量表示）。組卷：353引用：2難度：0.5 -
27．小華和同學們用如圖甲所示的實驗電路圖探究“串聯電路電壓的特點”，用電壓表分別測量L1兩端的電壓UAB、L2兩端的電壓UBC和電路兩端的電壓UAC。
（1）連接電路完畢后，小華閉合開關，發現電壓表指針偏轉如圖乙所示。產生該現象的原因是 。實驗次數 L1兩端電壓UAB/V L2兩端電壓UBC/V 電路兩端電壓UAC/V 1 1.0 1.8 2.8 2 1.4 1.4 2.8
（2）排除故障后，他們進行實驗，分析記錄的數據如表所示，得出結論：串聯電路兩端的電壓 。
（3）得出結論后，組內同學們進一步分析，發現所得的結論具有偶然性，因此，他們下一步應該 。
（4）通過交流分享，小華認為要想盡快解決該問題，還可以 ，進行分析論證，得出結論。組卷：70引用：1難度：0.6
五、計算題：（6分）
-
28．將“220V 100W”的燈泡接入110V的電路中，求：
（1）燈泡正常工作時的電阻（燈絲電阻不受溫度的影響）；
（2）對應電壓下的實際功率是多少？組卷：141引用：3難度：0.6
