2023-2024學年河南省鄭州市惠濟區九年級（上）期末物理試卷
發布：2025/7/4 12:0:8
一、填空題（本題共6小題，每空1分，共14分）
-
1．如圖所示電路，甲、乙兩燈分別標有“6V，6W”和“6V，3W”字樣，電源電壓恒為6V，不考慮溫度對燈絲電阻的影響，則只閉合S1時，甲、乙兩燈的實際功率之比為 ，只S1、S2閉合時，電路的總功率為 。組卷：39引用：1難度：0.5 -
2．小紅和幾個同學在竹海當中散步，翠竹的清香四處飄散，這是 現象，該現象表明組成物質的分子在不停地 ；春天里，挖幾棵春筍，能做一頓美味，炒筍的過程是通過 （選填“做功”或“熱傳遞”）的方式使筍的內能增加。
組卷：116引用：6難度：0.8 -
3．如圖是一種一體式LED日光燈，“220V 7W”的LED燈的亮度相當于“220V 50W”的白熾燈，則LED燈比白熾燈節能 %?！?20V 7W”的LED燈連續正常工作10h消耗的電能 kW?h,將這種日光燈的A端通過兩線插頭連到電源插座上就可以正常發光，也可以將第二根這種日光燈的A端直接插到第一根燈的B端一起正常發光，如圖乙。一起發光時，這些日光燈的連接方式是 （串聯/并聯）。
組卷：99引用：3難度：0.6 -
4．如圖甲所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓不變。閉合開關S后，滑片P從a端移動到b端，電流表示數I與電壓表示數U的變化關系如圖乙所示，則電源電壓為 V，R1的阻值為 Ω。R2的最大阻值為 Ω。
組卷：414引用：2難度：0.5 -
5．課堂上，老師做了如圖所示的演示實驗，給直導線（鋁棒）通電，觀察到直導線運動起來。請回答：
（1）該實驗現象說明 對放入其中的通電導體有力的作用，電動機就是利用這種現象制成的。
（2）老師將磁極上下對調，讓同學們觀察直導線的運動情況，他這樣操作是為了研究通電導體在磁場中的 與磁場方向的關系。組卷：3引用：0難度：0.5 -
6．在研究光的折射規律時，如圖所示，小明在水中放置一密閉的薄壁透明長方體容器（容器中有空氣），當一束光從容器左側的水中斜射入容器中時，光的傳播速度將 （選填“變大”“變小”或“不變”），折射角 （選填“＞”“＜”或“=”）入射角，最后光從容器中射出后再次進入水中的光線可能是圖中的 （選填“a”“b”“c”或“d”）線。組卷：814引用：6難度：0.6
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題有兩個選項符合題目要求，全選對得2分，選對但不全的得1分，有選錯的得0分）
-
7．下列說法中，正確的是（ ）
組卷：45引用：1難度：0.7 -
8．如圖所示，將下列哪個物體兩端夾在A、B夾子上，閉合開關，燈泡可發光（ ?。?/h2>組卷：36引用：3難度：0.9 -
9．核能是原子核裂變或聚變釋放出的能量，核能發電是重要的電力來源之一，它給人類解決能源危機帶來希望。下列有關說法正確的是（ ）
組卷：28引用：3難度：0.8 -
10．下列估測符合實際的是（ ）
組卷：94引用：1難度：0.8 -
11．古代人們常用鉆木取火，下列情況改變內能方式與其不同的是（ ?。?/h2>組卷：138引用：4難度：0.8 -
12．關于家庭電路與安全用電，下列做法正確的是（ ?。?/h2>
組卷：22引用：1難度：0.7 -
13．下圖是教材中的實驗裝置圖，關于它們下列說法錯誤的是（ ）
組卷：34引用：1難度：0.5 -
14．如圖是小明利用光敏電阻為居民樓門口設計的一種智能照明電路，L為“220V 22W”照明燈，天暗時自動發光，天亮?xí)r自動熄滅?？刂齐娐分?，電源由兩節干電池串聯而成。R1為定值電阻，R2為阻值會隨著光照強度變化而變化的光敏電阻。下列說法中正確的是（ ?。?/h2>組卷：111引用：5難度：0.8
三、作圖題（本題共2小題，每小題2分，共4分）
-
15．在圖中，根據通電螺線管的N極，標出磁感線的方向及電源的正極。組卷：90引用：6難度：0.7 -
16．請?jiān)趫D中用筆畫線代替導線將電燈、開關正確接入家庭電路。組卷：137引用：8難度：0.5
四、實驗探究題（本題共3小題，第17題4分，第18題7分，第19題8分，共19分）
-

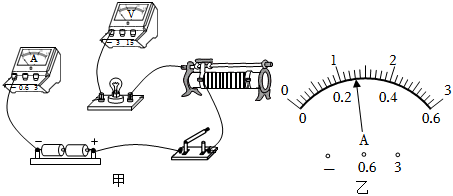

17．小明在“測定小燈泡電阻”的實驗中，所用小燈泡正常發光電壓為2.5V，電阻約為10Ω。
（1）請用筆畫線代替導線，在圖甲中完成電路連接。
（2）如圖甲，電路連接正確后，閉合甲開關前，應將滑動變阻器的滑片移到最 （選填“左”或“右”）端。
（3）小明閉合開關后，移動滑片，發現小燈泡不亮，電流表有示數，電壓表無示數，則該電路故障可能是 ；
（4）小明排除故障后，通過正確操作，當小燈泡正常發光時，電流表示數如圖乙所示，小燈泡正常發光時的電阻為 Ω；（保留一位小數）
（5）測出小燈泡正常發光電阻后，接著繼續移動滑動變阻器的滑片，當電流表示數為0.2A時，小燈泡亮度與正常發光時相比更 ，此時電壓表示數可能是 。
A.1.8V
B.2.0V
C.2.2V
D2.4V組卷：60引用：1難度：0.5 -
18．如圖為探究“磁生電”的實驗裝置，將導體AB、小量程電流表和蹄形磁體如圖組裝起來。
（1）組裝好器材后閉合開關，當導體AB左右運動時，電流表的指針偏轉，此時導體AB相當于 （填“電源”或“用電器”）；
（2）若再將導體AB沿豎直方向上下運動，則觀察到電流表指針不動，由此說明產生感應電流的一個條件是導體要做 運動；
（3）斷開開關后，讓導體AB左右運動，觀察到電流表指針不動，由此說明產生感應電流的另一個條件是 。組卷：17引用：1難度：0.7 -
19．某物理興趣小組在老師的指導下探究“并聯電路的電流特點”
（1）巡視中老師發現小龍、小虎兩位同學實驗中指針偏轉異常（如圖甲），產生小龍同學這種情況的原因可能是 ；產生小虎同學這種情況的原因可能是 。
（2）小薇設計了如圖乙所示的電路進行實驗。
小薇用電流表分別測出電路中A、B、C處的電流，改變電源電壓，重復試驗，記錄數據如表。
上面表格的設計中存在的不足之處是 。實驗序號 A處的電流IA B處的電流IB C處的電流IC 第一次測量 0.2 0.2 0.4 第二次測量 0.3 0.3 0.6 第三次測量 0.4 0.4 0.8
（3）小薇由表格數據得出實驗結論：并聯電路中干路電流為支路電流的2倍。這個結論一定成立嗎？答：（選填“一定”或“不一定”）。為了得出具有普遍意義的并聯電路中電流的特點，應該 。在誤差允許范圍內，你認為并聯電路中干路電流和各支路電流的關系是 （寫出關系式即可）。組卷：155引用：2難度：0.6
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
-
20．小明在科技博覽會上參加義務勞動，需要把一個質量為12kg的展品從地面搬到高1.2m的展臺上，如圖所示。g取10N/kg。
（1）要把展品從地面搬到展臺上，他至少需要對展品做多少功？
（2）展臺臺面承受的壓強不能超過40kPa,如果把展品放到水平臺面上，展品與臺面的接觸面積是40cm2，臺面會不會被壓壞？請通過計算說明。
（3）展品展示時，要求臺面水平。請你簡述一種檢驗臺面是否水平的操作方法。組卷：743引用：4難度：0.5 -
21．如圖所示是某種多功能燉鍋的簡化電路圖。R1、R2是兩個電熱絲，S2是單刀雙擲開關。通過開關S1和S2的閉合、斷開的組合，實現高、中、低三擋加熱。多功能燉鍋的相關參數如表。
求：電源電壓/V 低溫?fù)豕β?W 中溫?fù)豕β?W 高溫?fù)豕β?W 容積/L 220 275 550 1100 1
（1）燉鍋處于高溫?fù)豕ぷ鲿r(shí)，S2與接頭 （選填“1”、“2”或“都不”）相連；
（2）燉鍋處于低溫?fù)豕ぷ?min,消耗的電能W；
（3）燉鍋處于中溫?fù)豕ぷ鲿r(shí)，電路中的電流I；
（4）電熱絲R2的阻值。組卷：113引用：3難度：0.3
