2020-2021學年河北省邯鄲市翰光中學九年級（上）期中物理試卷
發布：2025/7/5 1:0:8
一．選擇題（共10小題，滿分30分，每小題3分）
-
1．關于電功，下列說法不正確的是（ ）
組卷：4859引用：17難度：0.6 -
2．下列電壓最大的是（ ）
組卷：34引用：3難度：0.6 -
3．如圖為一種電路中常用的鋁芯導線，它是由幾股鋁導線外包絕緣皮制成，下列所采取的措施中，能減小其電阻的是（ ?。?/h2>組卷：309引用：8難度：0.8 -
4．用毛皮分別摩擦氣球和塑料圈，再將塑料圈放在氣球上，塑料圈能浮在空中如圖所示，
說明了（ ?。?/h2>組卷：55引用：2難度：0.7 -
5．一個“36V 60W”的燈接入某電路中，測得通過它的電流為1.5A，則該燈的實際電功率應（ ?。?/h2>
組卷：10引用：1難度：0.9 -
6．如圖所示的是科技小組同學設計的四種“環境溫度檢測”電路，其中R為熱敏電阻（用
表示），R的阻值是隨環境溫度的增大而增大，R0為定值電阻，電源電壓恒定不變。若當環境溫度升高時電表示數增大，則符合要求的電路是（ ）組卷：928引用：10難度：0.6 -
7．如圖所示，電源電壓為6V，閉合開關后，電壓表的示數為4V，則下列描述正確的是（ ?。?/h2>組卷：62引用：2難度：0.7 -
8．超導現象是某些物質在溫度很低時電阻變?yōu)榱愕默F(xiàn)象，超導體可以用來制作（ ?。?/h2>
組卷：106引用：2難度：0.9 -
9．關于電路中形成電流的條件，下列說法中正確的是（ ?。?/h2>
組卷：42引用：3難度：0.9 -

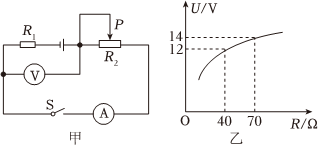

10．如圖甲所示的電路中，電源電壓不變，電流表的量程為0～0.6A，電壓表的量程為0～15V，滑動變阻器規格為“200Ω 1A”，在移動滑片的過程中，電壓表的示數與滑動變阻器接入電路的電阻的關系如圖乙所示。在保證電路安全的前提下，下列說法正確的是（ ）組卷：719引用：2難度：0.5
二．多選題（共3小題，滿分9分，每小題3分）
-

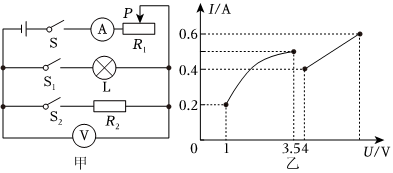

11．如圖甲所示電路，電源電壓保持不變，閉合開關S、S1，斷開S2，滑動變阻器R1的滑片從最右端向左滑動到某點時，小燈泡正常發光；保持滑動變阻器R1的滑片位置不變，閉合開關S、S2，斷開S1，再將滑動變阻器R1的滑片繼續向左滑動到最左端。兩次電流表示數與電壓表示數關系圖像如圖乙所示。下列說法中正確的是（ ?。?br />
組卷：342引用：3難度：0.5 -
12．如圖，電源兩端電壓保持不變，閉合開關S，在滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ）組卷：1043引用：4難度：0.5 -
13．兩燈串聯在某電路中，一盞燈發光較亮，另一盞燈發光較暗，下列說法正確的是（ ?。?/h2>
組卷：41引用：1難度：0.6
三．填空題（共7小題，滿分16分）
-
14．滑動變阻器的銘牌上標有“50Ω 1A”的字樣，該滑動變阻器的最大阻值為
，最小阻值為Ω；允許通過的最大最流為A。組卷：131引用：1難度：0.5 -
15．如圖所示的電路中，電源電壓保持不變，當開關S1、S2都閉合時，電流表的示數為0.5A，電壓表的示數為3V；將電壓表和電流表的位置互換后，只閉合開關S2，電流表的示數為0.2 A．則電源電壓U=V，定值電阻R1=Ω，R2=Ω。組卷：740引用：6難度：0.5 -
16．如圖所示，電源電壓恒定，R1=10Ω，閉合開關S，斷開S1電流表示數為0.3A。若再閉合S1，發現電流表示數為0.5A，則通電1min電阻R2產生的熱量為 J。組卷：198引用：4難度：0.5 -
17．將一根鎳鉻合金絲均勻拉長后接入電路，其電阻將 ；若將這根鎳鉻合金絲對折后接入電路，其等效電阻將 。（填“增大”“減小”或“不變”）
組卷：35引用：4難度：0.9 -
18．如圖中所示的電路，如果閉合開關S1、S2，斷開S3，燈L1、L2之間是 聯的。組卷：14引用：1難度：0.9 -
19．如圖所示，電子式電能表表盤上標有“3200imp/kW?h”字樣（“3200imp/kW?h”指的是，接在這個電能表上的用電器，每消耗1kW?h的電能，電表上的指示燈閃爍3200次）．將某用電器單獨接在該電能表上正常工作30min,電能表指示燈閃爍了320次，該用電器的額定功率是 kW。組卷：230引用：40難度：0.5 -
20．小波家的電冰箱銘牌如下表，小明在只有冰箱工作的情況下，觀察冰箱從啟動到停止工作用了6min,電能表轉盤轉了18圈，則該冰箱以標定耗電量工作時，一天實際啟動次。用電器每消耗1度電電能表轉盤轉圈。
耗電量 0.72kW?h/24h 額定電壓 220V 冷凍量 4kg 輸入功率 120W 制冷劑 R600a 氣候類型 N?ST 組卷：81引用：1難度：0.7
四．實驗探究題（共2小題，滿分32分）
-
21．如圖所示，甲是用“伏安法”測量未知電阻Rx的實物電路圖。
（1）閉合開關前，應將滑動變阻器的滑片移到 端。
（2）閉合開關，當滑片移動到某位置時，電壓表示數為2.4V，電流表示數如圖乙所示，則未知電阻Rx=Ω。
（3）接下來他應該進行的操作是 。
A.換用不同阻值的電阻進行多次測量
B.調節滑動變阻器進行多次測量
（4）若實驗中電壓表?yè)p壞，利用其它的原有器材也能測出未知電阻Rx的阻值。實驗電路如圖丙所示（滑動變阻器最大阻值為R0，電源電壓未知且不變），請將下列相關實驗步驟補充完整：
①閉合開關S，將滑動變阻器的滑片P移到a端，記錄電流表示數為I1；
②閉合開關S，將滑動變阻器的滑片P移到 ，記錄電流表示數I2；
③寫出待測電阻的表達式Rx=（用已知量和測量量符號表示）。組卷：219引用：1難度：0.4 -
22．如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，將四段電阻絲a、b、c、d分別密封在完全相同的盒子內，盒內封閉一定量的空氣，其中圖乙中另取阻值為5Ω的電阻在盒外與盒內電阻并聯。
（1）在實驗中電流通過電阻時產生熱量的多少是通過觀察U形管中 來比較的，應用的物理科學探究方法是 。
（2）圖甲可探究電流產生的熱量與 的關系，通電一段時間后，（選填“左”或“右”）側盒子中的電阻產生的熱量多。
（3）圖乙可探究電流產生的熱量與 的關系。
（4）實驗的結論可進一步用公式 來表達。由公式可知，圖乙中左右兩側盒子中的電阻產生的熱量之比為 。
（5）將圖乙右側兩個電阻都放入密封盒中，可探究電流產生熱量和 的關系。組卷：563引用：1難度：0.5
五．計算題（共2小題，滿分13分）
-
23．小明想探究濃鹽水的比熱容大小，他找來了如圖甲、乙所示的兩套完全相同的裝置，“熱得快”（電熱器）上面的銘牌如圖丙所示，他稱出了500g的純凈水和500g的濃食鹽水分別裝入了甲、乙兩個燒杯。小明找來停表，同時通電加熱，記錄到加熱時間1min,水溫上升了12℃，食鹽水溫度上升了15℃，已知水的比熱容為4.2×103J/（kg?℃）。問：
（1）小明所用“熱得快”正常工作電流是多大？
（2）該“熱得快”正常工作的電阻是多大？
（3）若加熱時甲、乙裝置吸收的熱量相同，則小明所測濃鹽水的比熱容是多少？組卷：146引用：5難度：0.5 -
24．如圖甲所示，電熱桌墊在冬天很受歡迎，小明和綜合實踐活動小組的同學共同探究了它的原理，查看說明書后發現：該電熱桌墊由5V電源供電，發熱部分由R1和R2組成，有低溫、高溫和關三個擋。圖乙和圖丙是小明利用完全相同的元件設計的兩種電路圖，其中R2=2Ω，R1阻值未知，不考慮溫度變化對電阻的影響。
（1）若電熱桌墊實際電路如圖乙所示，當處于高溫?fù)鯐r(shí)的總功率為17.5W，則通過R1的電流是多少？R1 的阻值是多少？
（2）若使用圖丙所示的電路，當電熱桌墊處于低溫?fù)鯐r(shí)，工作7min電流產生的熱量是多少？組卷：25引用：1難度：0.7
