北師大版八年級下冊《6.2 學生實驗：探究——凸透鏡成像》2024年同步練習卷
發布：2025/7/5 1:0:8
一、選擇題
-
1．某物體通過凸透鏡在屏上成一個縮小的清晰的像，現將物距減半，則下列判斷正確的是（ ）
組卷：59引用：2難度：0.7 -
2．小郡同學在做“探究凸透鏡成像規律”實驗時，蠟燭、凸透鏡、光屏的位置如圖所示，點燃蠟燭后，光屏上得到了清晰的像。由此可知，下列說法正確的是（ ?。?/h2>組卷：310引用：1難度：0.5 -
3．如圖所示，圖甲是測凸透鏡焦距的方法，圖乙是探究凸透鏡成像的規律實驗。乙圖所示的位置，光屏上恰好成清晰的像，下列說法正確的是（ ?。?br />
組卷：31引用：1難度：0.5 -
4．如圖，小強在做凸透鏡成像實驗時，他得到以下結論，你認為正確的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202003/130/c4776533.png" style="vertical-align:middle" />
組卷：839引用：27難度：0.9 -

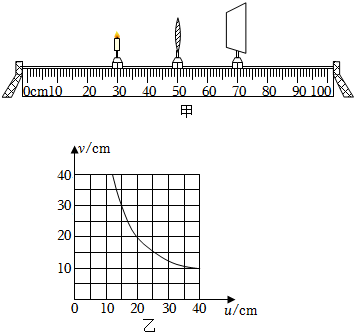

5．在“探究凸透鏡成像規律”的實驗中，蠟燭、透鏡和光屏的位置如圖甲所示，圖乙是通過實驗得到的凸透鏡成像時像距v和物距u關系圖象，據圖判斷以下說法正確的是（ ?。?br />
組卷：12引用：0難度：0.5 -
6．一束平行光正對凸透鏡照射時，在凸透鏡另一側距凸透鏡中心10cm的地方出現一個小亮點，那么把點燃的蠟燭放在光具座上距凸透鏡15cm的地方，在凸透鏡另一側移動光屏，在光屏上就可以得到（ ?。?/h2>
組卷：38引用：12難度：0.7 -
7．探究凸透鏡成像規律過程中，光屏上得到一個倒立、等大的實像?，F(xiàn)要模擬照相機成像原理，應將（ ）
組卷：234引用：8難度：0.9
二、填空題
-
8．用焦距為10cm的凸透鏡做“探究凸透鏡成像規律”的實驗。組裝并調整實驗器材時。應使?fàn)T焰和光屏的中心位于凸透鏡的 上；找像時，要前后多移動幾次光屏，找出成最 像時光屏的位置；當點燃的蠟燭、凸透鏡、光屏置于光具座上如圖所示的位置時，光屏上呈現燭焰的倒立、（選填“縮小”、“等大”或“放大”）的實像，（選填“照相機”、“投影儀”或“放大鏡”）就是應用這個原理。
組卷：187引用：2難度：0.6 -
9．物理是一門十分有趣的科學。
（1）如圖甲所示，小明先用放大鏡看自己的手指，發現手指是 的，再用放大鏡看窗外的物體是 的。（兩空均選填“放大”或“縮小”）
（2）如圖乙所示，高壓電線桿下面都貼有“高壓危險”字樣的警示牌，圖中小鳥的做法是 （選填“安全”或“危險”）的。如圖丙圖中在音箱上放一個跳舞的小人是為了放大音箱的 。組卷：11引用：1難度：0.7 -
10．大氣對光的散射有一個特點：波長
的光容易被散射，波長的光不容易被散射。天空是藍色的，這是因為大氣對陽光中波長的藍光散射得較多。組卷：27引用：3難度：0.9 -
11．將一個凸透鏡正對著太陽光，在另一側距離此透鏡10cm處的紙上得到一個最小、最亮的光斑。則此透鏡的焦
距約為cm.將蠟燭放在距離此透鏡15cm處，在透鏡另一側的光屏上能得到一個（選填“正立”或“倒立”）（選填“放大”或“縮小”）的（選填“實”或“虛”）像。組卷：187引用：2難度：0.5
三、作圖題
-
12．如圖所示，完成光線通過透鏡的光路圖。
組卷：372引用：6難度：0.7
四、實驗探究題
-
13．用焦距10cm的凸透鏡做“探究凸透鏡成像規律”的實驗，如題圖所示。（凸透鏡的位置固定不動）
（1）為了便于觀察實驗現象，實驗環境應該 （選填“較亮”或“較暗”）一些，此實驗過程中蠟燭燃燒后逐漸變短，則光屏上燭焰的像也將逐漸向 移動。
（2）記錄實驗數據如下表，請將所缺的實驗數據和像的性質補充完整。
請根據實驗序號4的成像規律，寫出在生活中的一個應用 ③。實驗序號 物距u/cm 像距r/cm 像的性質 1 30 15 ① 2 20 20 倒立、等大的實像 3 15 ② 倒立、放大的實像 4 6 無 正立、放大的虛像
（3）若已在光屏上成清晰的像，此時用遮光布遮住凸透鏡的下小半部分，則所成的燭焰的像
為 （選填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）。
（4）曉紅在早上9：00利用太陽光進行觀察凸透鏡焦點的活動，她將凸透鏡與水平地面平行放置，調節凸透鏡到地面的距離，直至地面上出現一個最小的亮點，她認為此點就是凸透鏡的焦點。你認為她這種活動過程存在的問題是：。
（5）根據上表提供的信息，再找出一條規律 。組卷：34引用：2難度：0.5
五、解答題
-
14．在“研究凸透鏡成像規律”的實驗中：
（1）在實驗前，應先調節燭焰、凸透鏡、光屏的中心大致在 。
（2）將實驗用凸透鏡正對陽光放置，在透鏡另一側的紙上得到了一個最小最亮的光點，這個點就是凸透鏡的 。測得該光點到透鏡的距離為8cm,即透鏡的焦距為8cm。
（3）為了探究物距在大于2倍焦距的成像情況，小明把蠟燭置于距透鏡30cm處，可是光屏上沒有清晰的像。此時他應該將 移動到適當位置便可觀察到清晰的成像情況。
（4）當蠟燭到透鏡距離小于 cm后像就開始大于物體；當距離小于 cm,光屏上就不能成像，此時我們在 （填“光屏”或“蠟燭”）一側可以通過透鏡看到蠟燭所成的像。組卷：78引用：4難度：0.5
