2020-2021學年河北省保定市安國市九年級（上）期末物理試卷
發布：2025/7/5 2:0:8
一、選擇題（本大題包括24個小題，1--20小題為單選；21--24小題為多選，每小題均為2分，共48分。其中多選少選得1分，錯選不得分。）
-
1．課外興趣小組活動時，某校兩同學通過實驗研究小燈泡的電功率跟兩端電壓的關系，已知小燈泡的額定電壓為2.5伏、額定功率為0.75瓦。小明同學設計了如圖甲所示的電路進行研究，他先測出若干組電壓和電流值，再由公式P=UI，求得對應的功率，并作出功率隨電壓變化的圖線a。小紅同學設計了如圖乙所示的電路進行研究，她先由R=
計算出小燈泡的電阻R，再測出若干個電壓值，最后根據P=U2額P額，求得對應的功率，也作出功率隨電壓變化的圖線b。則下列反映了他們的實驗結果的圖線是（ ）U2R
組卷：4020引用：24難度：0.5 -
2．接在電路中的兩個用電器，電功率大的（ ）
組卷：231引用：14難度：0.9 -
3．同標有“220V 100W”字樣的白熾燈、電烙鐵、電風扇三個用電器，當它們各自在額定電壓下工作時，在相同的時間里產生的熱量最多的是（ ）
組卷：26引用：2難度：0.8 -
4．下列各組物質，通常情況下屬于絕緣體的是（ ）
組卷：23引用：1難度：0.8 -
5．下列數據中，符合生活實際的是（ ）
組卷：23引用：2難度：0.7 -
6．下列做法符合安全用電原則的是（ ?。?/h2>
組卷：271引用：12難度：0.7 -
7．如圖所示電路中，只閉合開關S1時，電壓表，電流表均無示數；同時閉合S1、S2時，電流表有示數，電壓表無示數，電路中僅有一處故障。以下判斷正確的是（ ）組卷：338引用：3難度：0.6 -
8．下列說法正確的是（ ）
組卷：2引用：1難度：0.8 -
9．用圖電路探究“影響電阻大小的因素”實驗時，下列說法中正確的是（ ?。?/h2>組卷：363引用：6難度：0.7 -
10．利用電壓表與電流表測電阻的方法叫做“伏安法”，如圖所示，“伏安法”測電阻R的電路圖應該是（ ?。?/h2>
組卷：3687引用：17難度：0.9 -
11．用絲綢摩擦過的玻璃棒靠近一個小泡沫塑料小球，則下列說法中正確的是（ ?。?/h2>
組卷：448引用：12難度：0.7 -
12．關于家庭電路，下列說法正確的是（ ）
組卷：89引用：2難度：0.7 -
13．如圖是某型充電樁（慢充）為電動車充電的情景，下表為該充電樁的部分參數。在正常電壓下充電且不計充電過程中的能量損耗，下列說法正確的是（ ）輸入電壓 220V 輸出電壓 220V 充電功率 7kW 充電時間 8-10h 組卷：180引用：2難度：0.5 -
14．某同學利用如圖甲所示的電路進行實驗，電源電壓恒為6V，更換5個定值電阻Rx，得到如圖乙所示的圖像。以下有關敘述正確的是（ ）組卷：35引用：0難度：0.5 -
15．如圖所示，幾只串聯的水果電池提供的電壓足夠點亮排成“V”字形的一組發光二極管。下列說法正確的是（ ?。?/h2>組卷：43引用：3難度：0.7 -
16．下列現象中，能說明分子在不停運動的是（ ?。?/h2>
組卷：12引用：1難度：0.6 -
17．根據能量守恒定律，下列四幅圖中僅發生能量轉移的是（ ?。?br />
①試管中的冷水放入熱水中變熱
②煤氣爐將冷水燒熱
③一球上升一球下降（不考慮摩擦影響）
④小燈泡通電發光組卷：301引用：5難度：0.6 -
18．如圖所示電路中，電源電壓為6V，L1和L2是小燈泡，當開關S閉合時，電壓表的示數為2V，忽略溫度對燈絲電阻的影響，則（ ?。?/h2>組卷：68引用：2難度：0.8 -
19．在如圖所示的用電器中，消耗相同的電能轉化為內能最多的是（ ）
組卷：869引用：7難度：0.8 -
20．將如圖所示完好的接線板連入家庭電路中，閉合開關S，指示燈發光。再將臺燈插入接線板上的插座，臺燈與指示燈都能發亮。則（ ?。?/h2>組卷：668引用：58難度：0.9 -
21．如圖所示是電動汽車的能量回收裝置。在司機踩剎車或汽車滑行時電動機就可以發電，并把能量儲存到電池中為汽車的電動機提供后續運動的能量。這樣汽車就可以邊行駛、邊發電，實現節能。下列說法正確的是（ ?。?/h2>組卷：30引用：1難度：0.7 -
22．隨著科技的發展，家用電器種類越來越多，家庭用電安全也越來越受到人們的重視。從安全用電角度，下列說法中正確的是（ ）
組卷：32引用：1難度：0.8 -
23．利用圖象可以直觀形象地描述物理量之間的關系，如圖所示圖象能正確描述物理量關系的是（ ）組卷：42引用：2難度：0.7 -
24．小華用如圖所示電路進行如下操作，下列說法正確的是（ ?。?br />
組卷：54引用：5難度：0.8
二、填空題（每空1分，共20分。）
-
25．2021年7月底，鄭州六院新冠肺炎暴發院內感染，新冠病毒是直徑僅為0.3μm的顆粒物，可通過飛沫傳播，飛沫傳播的方式 （選填“是”或“不是”）擴散現象。防控工作中重要的一種方法是用酒精消毒，在使用酒精前要進行稀釋，在稀釋過程中發現等體積的酒精和水放在一起時，總體積小于酒精和水的體積之和，原因是 ，我們很遠就能聞到酒精的氣味說明酒精分子在 。疫情期間，要求外出佩戴口罩做好防護，N95口罩中間層為多孔結構熔噴布，熔噴布能過濾比自身空隙小得多、直徑僅為0.3μm的顆粒物，原因是：在生產過程中通過處理，使熔噴布得到大量電子而帶 （選填“正”或“負”）電，具有 的作用。
組卷：32引用：1難度：0.8 -
26．小明想利用一塊電流表和阻值已知的電阻R0測量電阻Rx實驗電路，如圖所示。請將實驗步驟補充完整。
（1）。
（2）開關S1、S2都閉合時，電流表A的示數用I2表示，請用I1、I2和R0表示Rx，Rx=。組卷：501引用：5難度：0.7 -
27．小明同學想在家里安裝一盞照明燈，如圖所示是他設計的電路。圖中虛線框1和2應連入開關和電燈，則開關應裝在方框中。安裝完畢后，閉合開關，電燈不亮，用測電筆分別測試B、C點時，測電筆的氖管都發光，用測電筆測試A點，氖管不發光，則電路的故障為。組卷：318引用：8難度：0.7 -
28．在某次大地震后，空軍某部奉命執行任務，某空降兵和降落傘總重為700N。剛跳下時，降落傘未打開，空降兵和降落傘做 （選填“加速”或“減速”）運動；當降落傘打開后勻速下落時，空降兵和降落傘所受阻力為 N。
組卷：17引用：1難度：0.7 -
29．如圖所示，電源電壓恒為3V，R1的阻值為10Ω，閉合開關后，電流表的示數為0.5A，則通過R1的電流為 A，R2的阻值為 Ω。組卷：146引用：1難度：0.6 -
30．熱量的計算公式有：
和。組卷：3引用：1難度：0.5 -
31．青島一個80后小伙子徐鵬飛在自家居民樓頂上，自己設計、自己組裝了一套微型發電站，被媒體稱為“中國家庭光伏電站第一人”。小徐的這個發電站，是利用光伏效應。在晴朗的天氣，發電站一天可以發電10度，不但自家夠用了，而且，還能把多余的電賣給國家電網，實在是一舉兩得。
請回答下面幾個問題：
（1）若一天的有效光照時間按8h計算，一天可以發電10kW?h,則該光伏發電系統發電的功率是 kW。若這些能量用來燒水，可使初溫30℃質量為100kg的水溫度上升 ℃（1個標準大氣壓，不考慮熱量的散失）。（1kW?h=3.6×106J）
（2）該光伏發電系統一天的發電量，如果由熱電轉化效率為30%的熱電廠來完成，需燃燒 kg煤（煤的熱值q煤=3×107J/kg）。組卷：4引用：1難度：0.5 -
32．如圖所示，R1=10Ω，R2=20Ω，R3=30Ω，電源電壓恒定不變，若開關S1閉合，S2斷開時，電流表的讀數是0.3A，求：
（1）電源電壓多大？
（2）當S1和S2都斷開時，電流表的讀數多大？
（3）當S1和S2都閉合時，電流表的讀數是多大？組卷：222引用：30難度：0.5
三、實驗探究題（作圖每小題2分，其他每空1分，共22分。）
-
33．在方框內畫出如圖所示的電路圖。
組卷：274引用：6難度：0.9 -
34．如圖，請根據安全用電的原則，將三孔插座、保險絲、燈泡、開關正確連入到家庭電路中。組卷：134引用：3難度：0.8 -
35．實際生活中，用電器接通電源后，都伴有熱量的產生，小明在“探究電流通過導體產生熱量的多少與什么因素有關”時，采用了如圖所示的實驗裝置，其中a、b、c、d四個相同的容器密閉著等量空氣并與U形管緊密相連，實驗前U形管兩端液面相平，將1、2和3、4導線分別接到電源兩端。
（1）在實驗過程中，通過觀察U形管中 的變化來比較電流通過電阻絲產生熱量的多少；
（2）圖甲所示的裝置是用來研究電流通過電阻絲產生的熱量與 的關系；
（3）圖乙所示的裝置是用來研究電流通過電阻絲產生的熱量與 的關系；
（4）綜合分析圖甲、乙兩裝置的實驗現象，可以得出的結論是：。組卷：381引用：8難度：0.6 -
36．沈明想測量一未知電阻Rx阻值約為40Ω。實驗室所提供的器材有：一個電源（電壓約為3V），一個阻值為10Ω的定值電阻R0，一塊電壓表（量程為0～3V，分度值為0.1V），一塊電流表（量程為0～0.6A，分度值為0.02A），開關、導線若干。請你合理選用器材設計一個實驗，測出未知電阻Rx的阻值。要求：
（1）畫出實驗電路圖（電路不可重組）；
（2）根據你所設計的電路，寫出主要實驗步驟；
（3）寫出Rx的數學表達式（用已知量和測得量表示）。組卷：122引用：1難度：0.6 -
37．在探究“并聯電路的電壓規律”實驗中，小明使用了兩相同的燈泡：
（1）在連接電路時，開關應該 。圖甲是小明已經完成部分的電路，請用筆代替導線在圖中增加一條導線，使得電壓表測量L2兩端的電壓。
（2）圖乙所示的電路圖中，用電壓表接在ab兩點之間時，閉合開關，電壓表的示數如圖丙所示，電壓表的讀數為 V。
（3）依次將電壓表接入到電路中的ab、cd、ef兩點之間，小明發現電壓表示數相等。由此他得到結論：并聯電路中，各支路兩端的電壓相等。此結論 （選填“科學”或“不科學”），接下來應該進行的操作是 。
A．更換不同規格的燈泡，再次實驗。
B．將L1、L2的位置交換，再次探究。
C．保持電源、燈泡不變，多測量幾次電路中三處的電壓。
（4）小明發現家里客廳的燈L1比臥室的燈L2亮，兩燈對應的電壓U1和U2的大小關系是U1U2（選填“＞”、“=”或“＜”）。組卷：343引用：7難度：0.5 -
38．回顧試驗和探究：（將下列實驗報告中的空缺部分填寫完整）
伏安法測小燈泡（標有“2V”字樣）的電功率：原理 根據：電功率計算公式P=
電 路
圖
步驟（1）閉合開關后發現電壓表示數為1V．要使燈泡正常發光，應將滑動變阻器的滑片向 移動，使燈泡兩端電壓為。
（2）請將實物電路連接完整
數據結論（1）將表格中數據填寫完整。
（2）小燈泡在上述三次實驗中亮度不同，小燈泡的亮度決定于他的次數 U/V I/A P/W 1 1.0 0.18 0.18 2 2.0 0.24 3 3.0 0.26 0.78 方法 伏安法測電功率時，把電壓表和電流表組個起來使用，體現的科學方法是 法組卷：18引用：1難度：0.5
四、計算題（寫出必要的文字說明和公式，只寫最后結論不得分。38小題4分，39小題6分，共10分。）
-
39．如圖所示的電路中，電源兩端電壓保持不變，電阻絲R1的阻值為10Ω。當開關S閉合后，電壓表的示數為2V，電流表的示數為0.4A。
求：
（1）通電10s電阻絲R1產生的熱量；
（2）電源兩端的電壓。組卷：312引用：5難度：0.7 -

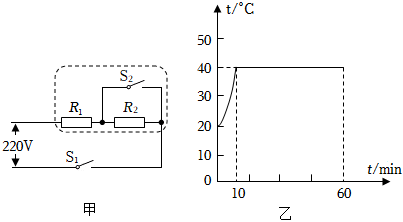

40．如圖甲所示，是小明的家用酸奶機的簡化電路圖，R1與R2為發熱電阻，R2的阻值為450Ω，酸奶機的加熱功率為88W。當牛奶被加熱到40℃時，溫控開關S2會自動斷開進入保溫發酵狀態。小明在一次用該酸奶機給一定質量的酸奶加熱時，加熱和保溫過程中牛奶溫度隨時間變化的圖像如圖乙所示，該酸奶機的加熱效率為80%。【牛奶的比熱容為2.5×103J/（kg?℃）】求：
（1）R1的阻值；
（2）酸奶機的保溫功率；
（3）在這次酸奶機加熱酸奶時，被加熱酸奶的質量。組卷：58引用：3難度：0.6
