2020-2021學年河南省洛陽市洛寧縣九年級（上）第三次月考物理試卷
發布：2025/7/5 14:0:8
一、填空題（本題共6小題，每空1分，共14分）
-
1．左圖是某一款家用冰箱的電路圖，右圖是該冰箱的銘牌（部分參數）．冰箱正常工作電壓應該為
V，壓縮機和照明燈是聯的。壓縮機的作用是通過加壓使氣態致冷劑液化，將電能轉化為能。若冰箱連續工作10小時，則電流做功J，合度電。
組卷：155引用：1難度：0.1 -
2．小明學完電能表的使用后，想利用電能表測量電飯煲的電功率，他觀察自家的電能表如圖所示，該電能表允許接入用電器的最大電功率是W；將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的指示燈6分鐘閃爍320次，則他家電飯煲的功率是kW。組卷：69引用：1難度：0.8 -
3．中國臍橙的源產地-信豐是中國臍橙之鄉，每年1月份開始臍橙大量上市，如圖所示是老鄉們在采摘臍橙。我們走進橙園遠遠可以聞到一股橙香味，這是一種現象，吃臍橙時臍橙皮感覺很難剝是因為分子間存在力。組卷：5引用：1難度：0.9 -
4．熱量的計算公式有：
和。組卷：3引用：1難度：0.5 -
5．小明家的電能表如圖所示，當小明家只有一盞電燈工作時，15min內轉盤正好轉過25圈，則該燈泡消耗的電能是kW?h,它的電功率為W。組卷：316引用：8難度：0.7 -
6．如圖所示，為四個用絲線懸掛的泡沫塑料小球之間相互作用的情況，D球帶負電，另外三個球中，一定帶正電的是；可能帶負電的還有；可能不帶電的有。
組卷：161引用：16難度：0.9
二、選擇題（本題共8小題，每小題2分，共16分。第7?12題每小題只有一個選項符合題目要求，第13?14題每小題有兩個選項符合題目要求，全部選對的得2分，選對但不全的得1分，有錯選的得0分）
-
7．兩個導體的電阻阻值之比是3：4，通過的電流之比是2：1，在相同的時間內兩個導體產生的熱量之比是（ ）
組卷：52引用：3難度：0.9 -
8．福建沿海地區晝夜溫差較小，而內陸沙漠地區晝夜溫差較大。這主要是因為海水與砂石相比具有較大的（ ?。?/h2>
組卷：1179引用：43難度：0.9 -
9．通過直接感知的宏觀現象，推測無法直接感知的物理規律，是一種重要的科學研究方法。下列根據現象作出的推測不符合事實的是（ ?。?/h2>
組卷：13引用：2難度：0.9 -
10．如圖所示，幾只串聯的水果電池提供的電壓足夠點亮排成“V”字形的一組發光二極管。下列說法正確的是（ ?。?/h2>組卷：43引用：3難度：0.7 -
11．根據歐姆定律，下列說法正確的是（ ）
組卷：823引用：13難度：0.9 -
12．如圖所示。電源電壓保持不變。開關s閉合后。燈L1、L2都能正常工作，甲、乙兩個電表的示數之比是4：5，此時燈L1、L2的電功率之比是（ ?。?/h2>組卷：1201引用：5難度：0.4 -
13．如圖所示，是一科技創新小組同學們設計的水位計工作原理圖，絕緣浮子隨水位的升降帶動滑動變阻器R的金屬滑桿P升降，水位計（電表改裝）顯示的數據來反應水位升降情況。水位最低時，滑桿P位于R的a端處。L是一個指示燈，電路各部分接觸良好，不計導線電阻。下列判斷正確的是（ ?。?br />?組卷：64引用：1難度：0.5 -
14．如圖，電源兩端電壓保持不變，閉合開關S，在滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ?。?/h2>組卷：1043引用：4難度：0.5
三、作圖題（本題共2小題，每小題2分，共4分）
-
15．如圖所示，斜面上靜止放一裝有水的玻璃杯，一小球在水中漂浮，請畫出小球的受力示意圖。組卷：8引用：1難度：0.6 -
16．當今世界最長的跨海大橋——港珠澳大橋，如圖甲所示，全長55km,其中主橋29.7km,橋面設計了雙向六車道的高速公路，汽車限速100km/h。
（1）一輛汽車由靜止開始駛?cè)氪髽?。假設速度與時間的關系如圖乙所示，15s至30s這個過程中，汽車運動的距離是 m。
（2）汽車行駛在中間車道時，司機發現大橋上的橋墩向后運動，是以 為參照物；司機看到前方一輛車，感到他自己的車卻慢慢向后退了，原因是前方的車速比他的車速 。
（3）如果汽車以25m/s的恒定速度通過主橋，至少需要多少小時？
（4）某輛汽車在此橋路面上勻速直線行駛時，某處進入超聲測速區域，如圖丙所示。當該車運動到距測速儀370m時，測速儀向該車發出一超聲波信號，2s后接收到從該車返回的信號，設此時超聲波在空氣中的傳播速度是340m/s。則該車的運動速度是多少？是否超速？組卷：64引用：1難度：0.4
四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
-

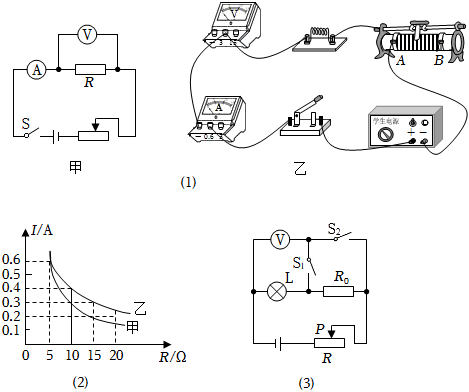

17．小華同學用圖甲的電路圖探究“電流與電阻的關系”，實驗中所用的定值電阻分別是5Ω、10Ω、15Ω、20Ω，電源電壓為6V不變，滑動變阻器“20Ω 1A”。
（1）請根據圖甲所示的電路圖用筆畫線代替導線將圖乙所示的實物連接成完整電路。
（2）同組的兩個同學先后進行實驗，并作出I-R圖象如圖（2）所示，圖（選填“甲”或“乙”）實驗操作中不符合要求。
（3）按照上述正確的一組數據繼續探究：小華用30Ω的定值電阻代替原來的電阻進行應換用最大阻值不低于 Ω的滑動變阻器。如果只有“20Ω 1A”的滑動變阻器，為了能夠繼續完成實驗，他還可以將電源電壓調至 V。
（4）實驗結束后，小吳找到一個標有“2.5V”字樣的小燈泡，他設計了如圖（3）所示的電路，測量該小燈泡的額定功率，請完成下列步驟：（定值電阻阻值R0已知，電源電壓恒定）
①閉合開關S1，斷開開關S2，調節滑動變阻器R的滑片，使電壓表的示數為 V；
②保持滑動變阻器R的滑片不動，，讀出電壓表的示數U1；
③小燈泡的額定功率P額=（用已知量和測量的量的符號表示）。組卷：127引用：1難度：0.5 -

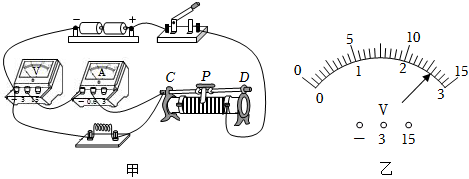

18．小明在實驗室做“測量定值電阻Rx的阻值”實驗，所使用的電源為兩節干電池，滑動變阻器的最大阻值為R，待測電阻Rx的阻值約為10Ω。
?
（1）如圖所示是小明連接的實驗電路。
該電路中存在導線連接錯誤，請在接錯的導線上畫“×”，并用筆畫線代替導線畫出正確的電路連接圖。
（2）正確連接電路后，閉合開關，調節滑動變阻器的滑片，當電流表的示數為0.26A時，電壓表的示數如圖乙所示。為了使測量值更接近真實值，下一步，應將滑片向 （選填“C”或“D”）端移動，進行多次測量并計算電阻阻值的平均值，以減小實驗誤差。
（3）在實驗過程中，電流表突然損壞而無法正常使用，小明利用原有電路，用一根導線替代電流表，也測出了一組數據并計算出了待測電阻的阻值操作步驟如下：
①調節滑片P至滑動變阻器的阻值大處，閉合開關，讀出電壓表示數為U1；
②，讀出電壓表示數為U2。
③待測電阻Rx=（用已知量和測量量表示）。組卷：9引用：0難度：0.5 -

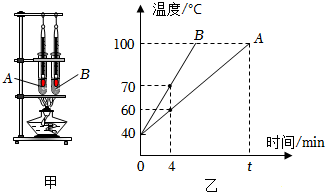

19．小穎利用如圖甲所示的裝置，來比較A和B兩種不同液體吸熱的情況。
（1）小穎在該實驗中采用的方法是：使 和初溫相同的液體A和B吸收相同的熱量，然后比較液體A和B 來判斷兩種液體的吸熱能力。實驗中為了保證液體A和B吸收相同的熱量，應使液體A和B （選填“加熱時間”或“升高溫度”）相同。
（2）圖乙是小穎根據測得的數據，繪制出的兩種液體溫度隨時間變化的關系圖象，由圖象可以判斷：液體 的吸熱能力強。若A的比熱容為3.6×103J/（kg?℃），則B的比熱容為 J/（kg?℃）。
（3）根據圖乙圖象可以推斷出，時間t應為第 min。組卷：39引用：1難度：0.6
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
-
20．將圖中的蓄電池、開關、燈泡L1和L2串聯起來組成電路，并在右邊方框中畫出它的電路圖。
組卷：39引用：11難度：0.7 -
21．如圖所示是某電熱器工作的部分電路圖，電源電壓U=220V不變，兩根電熱絲的電阻關系為R1=4R2，通過旋轉扇形開關S接觸不同觸點，實現高、低兩個擋位的轉換，低溫?fù)鯐r的發熱功率為220W。求：
（1）R1和R2的電阻值；
（2）電熱器處于高溫?fù)鯐r的功率；
（3）如果在高溫?fù)跸鹿ぷ?0min產生的熱量70%被水吸收，在1標準大氣壓下，這些熱量能讓2kg、50℃的水溫度升高多少？水的比熱容c水=4.2×103J/（kg?℃）。組卷：18引用：1難度：0.5
