2023-2024學年安徽省六安市毛坦廠實驗中學九年級（上）第三次月考物理試卷
發布：2025/7/5 15:0:22
一、填空題
-
1．導體中的電流，跟
成正比，跟成反比，這個結論叫做歐姆定律，其數學表達式為。探究該定律時應利用的研究方法是：。伏安法測電阻的原理是：。組卷：3引用：1難度：0.7 -
2．改變內能有不同的方式。圖是在一個配有活塞的厚壁玻璃筒里放一小團蘸了乙醚的棉花，當迅速壓下活塞時，可看見筒內棉花燃燒起來。這是通過 方式使玻璃筒內的空氣 增加，溫度升高，達到棉花的燃點，使棉花燃燒。組卷：30引用：2難度：0.7 -
3．用石墨烯制成的濕敏電阻，其阻值會隨含水量的升高而增大。如圖所示，這是檢測植物葉片含水量的電路，電源電壓不變。將濕敏電阻R附著在葉片上，當葉片含水量升高時，電流表的示數，電壓表的示數。（均選填“變大”、“變小”或“不變”）
組卷：103引用：5難度：0.6 -
4．小梅學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，giant電能表允許接入用電器的最大電功率是W；將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的指示燈6分鐘閃爍了300次，則在這段時間里他家電飯煲消耗的電能是J，他家電飯煲的功率是W。組卷：14引用：1難度：0.7 -
5．如圖所示電路中，閉合開關后，電流表A1的示數是0.35A，電流表A2的示數是0.54A，兩燈是的，A3的示數應該是A，A4的示數是A。組卷：84引用：2難度：0.7 -
6．質量相等、初溫相同的a、b兩種不同液體，分別用兩個完全相同的加熱器加熱，加熱過程中，溫度隨時間變化的圖線如圖所示，根據圖線可知a液體的比熱容 （選填“大于”“小于”或“等于”）b液體的比熱容。由圖可知，當升高的溫度相同時，（選填“a”或“b”）液體的加熱時間更長。若液體b的比熱容為4.2×103J/（kg?℃），則a的比熱容為 。組卷：200引用：3難度：0.5 -

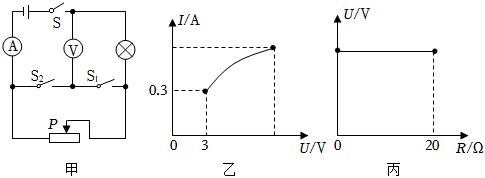

7．如圖甲所示的電路，電源電壓不變，電流表量程為0～0.6A，電壓表量程為0～15V。閉合開關S、S1，斷開S2，滑動變阻器的滑片P從最右端向左移動，直至燈泡正常發光，電流表示數和電壓表示數關系圖象如圖乙所示，燈泡正常發光時，某塊電表的示數恰好達到最大值；再斷開S1，閉合S2，將滑片P調回至最右端，電壓表示數和滑動變阻器連入電路的阻值關系圖象如圖丙所示。則電源電壓為 V，變化過程中，燈泡的最小電阻為 Ω，燈泡的額定功率為 W。
組卷：291引用：2難度：0.6 -
8．在如圖所示的電路中，電源電壓保持不變。閉合開關S，小燈泡L正常發光，電路正常工作，一段時間后，小燈泡L突然熄滅，此時電流表的示數為零，電壓表有示數。若電路故障發生在電阻R或燈L上，則電路的故障情況是。
組卷：118引用：2難度：0.8 -
9．某內燃機運行時各種能量損耗大致為：機械自身消耗能量25%，廢氣帶走的能量占40%，則它的效率為 。已知某型號柴油機的效率30%，在柴油機內完全燃燒2kg柴油能放熱 J，這些熱量通過該柴油機的轉化，能對外做有用功 J。（柴油的熱值為4.3×107J/kg）組卷：199引用：7難度：0.6 -
10．小明學完電能表的使用后，想利用電能表測量電飯煲的電功率，觀察自家的電能表如圖所示，將家里其他用電器斷開，只將該電飯煲接入電路中，觀察到電能表的表盤在6分鐘里轉動了320次，則他家電飯煲的實際功率是 W。組卷：151引用：2難度：0.7
二、單選題
-
11．以下說法正確的是（ ?。?/h2>
組卷：17引用：2難度：0.9 -
12．小軍同學根據他在電學實驗課上獲得的實驗數據，繪制出如圖所示的圖象。其中圖甲表示電阻R1，圖乙表示電阻R2。根據圖象信息可判斷（ ）組卷：1040引用：12難度：0.6 -
13．在一段電路中，電流所做的功決定于電路中的（ ?。?/h2>
組卷：23引用：1難度：0.7 -
14．如圖是電飯鍋工作原理的簡化電路圖，電飯鍋有兩擋，分別是高溫擋煮飯和飯煮熟后的保溫擋，S1為擋位自動控制開關，R0和R均為電熱絲。下列說法正確的是（ ?。?/h2>組卷：121引用：1難度：0.7 -
15．如圖所示，電源電壓恒定，當開關S1、S2閉合，甲、乙兩表為相同的電壓表（接線柱上標有“-”、“3”、“15”），兩電壓表指針偏轉相同：當開關S1閉合、S2斷開，若甲，乙兩表均為電流表時，R1、R2的電阻之比和甲、乙兩表的示數之比分別為（ ）組卷：623引用：2難度：0.3 -
16．如圖所示的電路中，若將滑動變阻器R2的滑片由中點滑到最右端，則下列說法錯誤的是（ ?。?/h2>組卷：517引用：12難度：0.7 -
17．如圖所示的電路中，開關S能同時控制電燈和電鈴工作與否的是（ ?。?/h2>
組卷：461引用：10難度：0.9
三、實驗題
-
18．在探究電流與電阻的關系的實驗中，電源電壓為3V，滑動變阻器的規格為“20Ω 1A”。
（1）如圖甲所示是實驗的實物連接圖，其中有一根導線連接錯誤，請在該導線上打“×”并畫出正確連線；
（2）改正錯誤后，將5Ω的定值電阻接入電路，閉合開關S，調節滑片，電流表示數如圖乙所示，為 A；
（3）接著把5Ω電阻分別換成10Ω、20Ω、30Ω的定值電阻，連入電路，應向 移動滑動變阻器的滑片，才能使定值電阻兩端電壓保持 V不變；
（4）某次更換電阻后，閉合開關，發現電流表有示數，電壓表無示數，可能是定值電阻發生了 。組卷：96引用：2難度：0.6 -
19．在探究“串聯電路的電壓規律”時，小李同學設計了如圖所示的電路：
（1）開關閉合后，電壓表測 兩端的電壓；
（2）閉合開關后，小李同學發現燈泡L1比L2亮，則通過兩燈的電流I1I2（選填“＞”、“=”或“＜”）；
（3）若A、B、C三處的電流為IA、IB、IC，測得AB、BC、AC兩點間的電壓記為UAB、UBC、UAC。下列說法正確的是 。
A.IA=IB＜IC
B.IA＜IB＜IC
C.UAB=UBC=UAC
D.UAC=UAB+UBC組卷：53引用：1難度：0.6 -
20．.如圖一所示電路，在測量電阻的實驗中，R為待測電阻，R'為滑動變阻器。
（1）在圓圈中填上兩表符號。
（2）伏安法測電阻的原理是。在連接電路時，開關S應，滑片應位于端。
（3）移動滑動變阻器滑片P是為了改變。
（4）設R約為3Ω，用筆線代替導線把圖一的元件連接成電路（注意導線不交叉，元件位置不移動）。
（5）請把第二次測量時，圖三所示的電壓表和電流表表示數填入表格2中相應的空格。
（6）處理表2中所記錄的各次實驗數據，得出待測電阻R的阻值為Ω，本次實驗減小誤差的方法是。次數 1 2 3 電壓/V 1.1 2.3 電流/A 0.22 0.46
（7）若電壓表指針向零刻線左側偏，則原因為。若電壓表示數為零，電流表有示數，則故障是，若電壓表有示數，電流表無示數，則故障是。組卷：11引用：1難度：0.3
四、計算題
-
21．如圖所示電路中，電源電壓恒定，定值電阻R1的阻值為20Ω。當開關S1閉合，S2接a時，電流表讀數為0.3A。當開關S2改接b時，電壓表讀數為2V，求：
（1）電源電壓。
（2）當S2接b時，通過定值電阻R1的電流。
（3）定值電阻R2的阻值。組卷：151引用：5難度：0.6 -
22．太陽是離地球最近的一顆恒星，由于其內部深處的極高溫度（約2×107℃）和極高壓強（約2×1016Pa），使原子的熱核反應得以不斷進行，從而通過太陽表面以光的形式向宇宙空間輻射出巨大的能量，這就是太陽能。
（1）利用太陽能的一種方式是用集熱器把水加熱。某太陽能集熱器把質量為100kg、初溫為20℃的水加熱到80℃，水吸收的熱量是多少？[c水=4.2×103J/（kg?℃）]
（2）我國幅員遼闊，日照充足，一年可獲得的太陽能約為3.6×1022J，這些太陽能相當于多少噸標準煤完全燃燒釋放的能量？（q煤=3×107J/kg）組卷：47引用：4難度：0.6 -
23．某型號的電燉盅有“高溫”和“低溫”兩個擋位，其簡化電路如圖、部分參數如表所示。
（1）要讓電燉盅處于高溫擋，開關應該如何控制？××型電燉盅 額定電壓 220V 高溫功率 2000W 低溫功率 400W
（2）1度的電能可供電燉盅在“高溫”擋位正常工作多少小時？
（3）R1、R2的阻值分別為多少？
（4）若實際電源為198V，低溫擋的實際功率為多少？組卷：564引用：1難度：0.4
