2023-2024學年廣東省深圳高級中學九年級（上）期中物理試卷
發布：2025/7/5 15:0:22
一、單選題（每題2分，共20分）
-
1．如圖所示，舞臺上有一個“靜電球”，當女孩觸摸“靜電球”時，頭發會一根根地“飛”起來并散開，關于這個現象，下列說法正確的是（ ?。?/h2>組卷：601引用：5難度：0.8 -
2．如圖所示電路要使電燈L1、L2并聯，應當（ ?。?/h2>組卷：893引用：35難度：0.9 -
3．中國航空航天技術處于世界領先水平?！伴L(zhǎng)征五號”系列運載火箭為“天問一號”“嫦娥五號”等多項重要航天器發射任務立下了汗馬功勞。下列說法正確的是（ ?。?/h2>
組卷：50引用：3難度：0.7 -
4．北京時間2022年11月29日晚，我國申報的“中國傳統制茶技藝及其相關習俗”通過評審，列入聯合國教科文組織人類非物質文化遺產代表作名錄，世界遺產再添“中國元素”，國人振奮。如圖，一杯綠茶端到客人面前，茶香四溢，下列說法正確的是（ ）組卷：45引用：4難度：0.8 -
5．如圖，閉合開關S，當滑片P向右移動時，電流表、電壓表的變化情況是（ ?。?/h2>組卷：990引用：5難度：0.7 -
6．在如圖所示的四幅圖中，都是將機械能轉化為內能的情況的是（ ?。?img alt src="https://img.jyeoo.net/quiz/images/202311/703/b2c73aff.png" style="vertical-align:middle" />
組卷：36引用：1難度：0.8 -
7．如圖所示，當開關S閉合時，兩只小燈泡能同時發光的正確電路是（ ?。?/h2>
組卷：391引用：88難度：0.9 -
8．下列現象中，能說明分子在不停運動的是（ ）
組卷：12引用：1難度：0.6 -
9．超導現象是某些物質在溫度很低時電阻變?yōu)榱愕默F(xiàn)象，超導體可以用來制作（ ?。?/h2>
組卷：106引用：2難度：0.9 -
10．某同學利用如圖甲所示的電路進行實驗，電源電壓恒為3伏，更換5個定值電阻Rx，得到如圖乙所示的圖象。以下有關敘述正確的是（ ?。?/h2>組卷：3856引用：59難度：0.7
二、作圖題（每題2分，共4分）
-
11．請你將如圖所示凸透鏡的光路圖補充完整。
組卷：705引用：11難度：0.6 -
12．請根據如圖所示的實物圖在右邊的方框中畫出電路圖。
組卷：94引用：7難度：0.5
三、填空題（每空2分，共8分）
-
13．超導材料：對于某些材料，當溫度降至一定低溫時，其電阻會，電流幾乎通行無阻，材料的這種特性稱為這種材料的應用前景非常寬廣，若用它來輸電能夠。
組卷：24引用：1難度：0.8 -
14．如圖是某單缸四沖程汽油機工作循環的 沖程，飛輪轉速為3000r/min,則1s內該汽油機對外做功 次；該汽油機工作時氣缸內燃?xì)鈱?duì)活塞平均推力為2000N，活塞向下運動的距離是50cm,則汽油機的功率是 kW。想要保持它的持續工作，必須依靠水箱中的水帶走多余熱量，這是利用了水 較大的特性。
組卷：47引用：2難度：0.5
四、實驗題（每空2分，共14分）
-
15．小明利用如圖甲所示裝置做比較不同物質吸熱能力的實驗。
（1）實驗是用加熱相同的時間觀察 來反映兩種液體吸熱能力的強弱。
（2）安裝實驗器材時，應該先安裝 （選填“鐵圈”或“鐵桿”）。
（3）調節好器材，利用質量相等、初溫均為20℃的水和煤油進行實驗，每隔1min記錄一次水和煤油的溫度，數據如表所示：
小明在記錄溫度時，忘記記錄液體種類，根據表格數據，（選填“甲”或“乙”）液體表示的是水。他們?cè)谙嗤瑫r(shí)間內升溫不同是因?yàn)樗鼈兊?不同。加熱時間/min 0 1 2 3 4 5 甲的溫度/℃ 20 22 24 26 28 30 乙的溫度/℃ 20 24 28 32 36 40
（4）實驗后小明改進了實驗裝置如圖乙所示，你認為這樣改進的好處是 。組卷：22引用：1難度：0.5 -

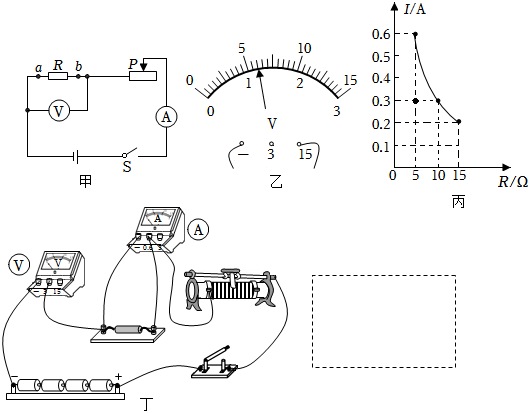

16．某實驗小組在“探究電流與電阻的關系”實驗中，按如圖甲所示的電路圖連接電路，依次將不同阻值的定值電阻R接在a、b間，每次閉合開關前，滑動變阻器的滑片均移到阻值最大端。
（1）如圖丁是某同學連接的實物圖，經仔細檢查后發現有一根導線連接錯誤，請?jiān)趫D中連接錯誤的那根導線上畫“×”并用筆畫線代替導線將電路連接正確。
（2）當接入電阻R1為5Ω時，閉合開關，電流表無示數，電壓表示數如圖乙所示，移動滑片，兩表指針保持不動。若電路中只有一處故障，則故障為 。
（3）排除故障后，閉合開關，發現電流表示數為0.3A；則滑動變阻器的最大阻值為 。
（4）換用不同的電阻R2=10Ω和R3=15Ω，并保持電壓表的示數為 V不變，得到如圖丙所示的圖像。
（5）小明認為只有三組數據太少，他又再次換用電阻R4，閉合開關后電流表的示數為0.15A，請推測接下來小明會遇到什么問題？。
（6）只用本實驗提供的器材，請你幫助小明完善第四次實驗（在虛線框中畫出電路圖即可）。組卷：107引用：2難度：0.5
五、計算題（17題7分，18題9分，共16分）
-
17．如圖，電源電壓為4伏，且保持不變，虛線框內的電路中，接有兩個相同的電阻R．當開關S斷開時，電流表的示數為0.5安；當開關S閉合時，電流表的示數為1.0安。
（1）開關S斷開時，電路的電阻是歐；
（2）在虛線框內畫出一種可能的連接電路，并連接在原電路圖上。組卷：25引用：3難度：0.1 -
18．小潔家購買某型號的四輪汽車的質量為1.8t,每個輪子與地面的接觸面積為20cm2。假期全家開車去某地旅游，汽車勻速行駛225km,所用時間是2.5h,消耗汽油16kg（假設汽油完全燃燒），汽車發動機在這段時間內的功率為20kW。求：
（1）空車靜止時對水平路面的壓強多大？
（2）汽車行駛過程的牽引力是多大？
（3）汽車發動機的效率是多少？（已知：q汽油=4.5×107J/kg,g=10N/kg）組卷：35引用：2難度：0.5
六、綜合題（每空2分，共8分）
-
19．電熱膜是一種新型的電熱器件，如圖1所示是一種常見的電熱膜。電熱膜是在絕緣的聚酯薄膜表面，經過特殊工藝加工形成的一條條薄的導電墨線，導電墨線兩端與金屬導線相連，形成網狀結構，其內部結構如圖2所示。
電熱膜通電工作時沒有發紅、熾熱現象產生，所以電熱膜本身溫度并不太高，不易氧化，使用壽命長。在制造電熱膜時，會出現不同區域?qū)щ娔€厚度不均勻的現象。導電墨線電阻隨溫度變化的關系如圖3所示，這種溫度特性的優點是，它不會因厚度不均勻而出現嚴重發熱不均、局部過熱的現象，這是電熱絲所不具備的，它保證了電熱膜各處的溫度均勻。
（1）電熱膜取暖器工作時，室內空氣溫度升高是通過 的方式增加空氣內能的。
（2）如圖2所示電熱膜電路，導電墨線之間的連接方式是 聯，正常工作時金屬導線中A、B處電流分別為IA和IB，則IAIB （填“＞”、“＜”或“=”）。
（3）某根導電墨線的局部導電材料脫落，如圖4所示的C部分，則這根導電墨線的電阻 （填“變大”、“變小”或“不變”）。組卷：316引用：3難度：0.7
